      图片仅供参考，请以已选的规格为准

        UV LED面光源 风冷 气冷

        品牌名称：

        怡合达

        条件筛选：

        材质 铝合金
        表面处理 银色阳极氧化
        冷却方式 风冷/水冷
        种类筛选 UV LED面光源

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            NHT53 UV LED面光源 铝合金 银色阳极氧化



            产品特点
            ● 采用风冷或水冷的冷却方式，提高光源使用寿命；
            ● 响应速度快，光功率瞬间到达峰值；
            ● 节能环保，比起汞灯，光转化率高，不含水银，不产生臭氧；
            ● 适应范围广，光功率从1~100%可调。
            应用范围：可应用在PCB板微小器件UV紫外线固化粘接、光学元件装配、微电子半导体芯片粘接
                微型马达装配、手机摄像头模组粘接、光通信器件二次固化、医疗器械UV固化粘接等场合。



            UV LED线光源包含配套控制器，光源线缆长2m。
            产品附带使用说明书。

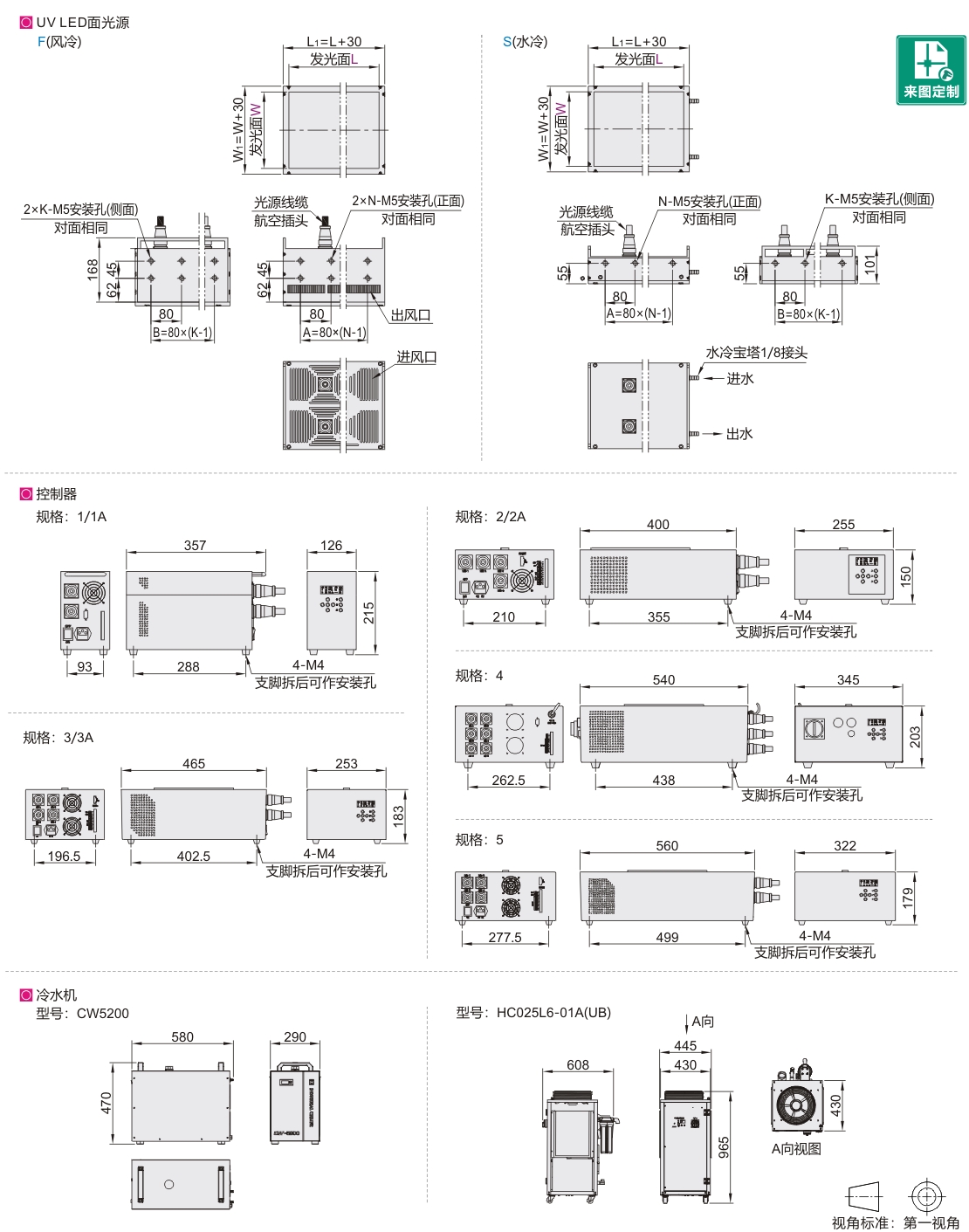

            参数图



            选型表

            型号 发光区尺寸 冷却
            方式            		 外观尺寸 重量(kg)
            代码 波长
            (nm)            		 L W L1 W1 A B 安装孔数 F(风冷) S(水冷)
            N(正面) K(侧面)
            NHT53 365
            385
            395
            405            		 100 100 F(风冷)
            S(水冷)            		 130 130 80 80 2 2 3 2
            200 230 160 3 5 4
            300 330 240 4 8 6
            400 430 320 5 10 8
            500 530 400 6 13 10
            600 630 480 7 15 12
            200 200 230 230 160 160 3 3 10 8
            300 330 240 4 15 12
            400 430 320 5 20 16
            500 530 400 6 25 20
            300 300 330 330 240 240 4 4 23 18



            发光区尺寸 F(风冷) S(水冷)
            L W 光强度
            (mw/cm2)            		 功率
            (W)            		 线缆
            数量            		 插头
            芯数            		 使用控制器 光强度
            (mw/cm2)            		 功率
            (W)            		 线缆
            数量            		 插头
            芯数            		 使用控制器 使用冷水机
            规格 重量(kg) 规格 重量(kg) 型号 重量(kg)
            100 100 1000 400 1 16 1 4.5 1500 1200 1 16 1 4.5 CW5200 28
            200 650 26 1A 6 1600 26 1A 6
            300 900 2 2 8 2000 2 8
            400 1200 2A 9 3300 2 2A 9 HC025L6-01A(UB) 90
            500 1450 3 11 3700 3A 15
            600 1700 3 3A 15 4000
            200 200 800 1100 2 2A 9 3300 2A 9
            300 1550 3 3 11 4000 3 11
            400 2000 4 4 16 4900 3 4 16
            500 2500 5 19 5700 4 5 19
            300 300 500 1700 4 16 5300 3



            功能介绍
            ● UV LED控制系统，具有手动或远程两种控制方式；
            ● 24V标准直流电压信号输出接口；
            ● 可采用RS485接口进行数据读取以及控制；
            ● 配有液晶显示屏，显示LED实时功率、温度以及其他操作设置。



            前面板说明（概述，详细设置参见说明书）
            ①LCD显示窗口；
            ②方向操作键：切换设置项以及子菜单切换功能键；
            ③确认键；
            ④设置键：进入设置菜单；
            ⑤同②：
            ⑥通道开关键：开启或关闭【1】通道LED;
            ⑦通道开关键：开启或关闭【2】通道LED；
            ⑧LED总开关：同时控制【1】、【2】通道LED；
            ⑨同②。



            后面板说明（概述，详细设置参见说明书）
            ①LED航空插头母座；
            ②电源插头母座；
            ③电源开关；
            ④RS485插座；
            ⑤I/0信号板（详细说明见“I/0信号板说明”）。



            I/0信号板说明

            I/O信号板接口定义
            序号 表示内容 输入输出 信号名
            1 CH1 输入 UV照射开始/结束输入CH1
            2 GND — 输入用COM
            3 CH2 输入 UV照射开始/结束输入CH2
            4 GND — 输入用COM
            5 RDY1 输出 准备输出CH1
            6 GND — 输出用COM
            7 RDY2 输出 准备输出CH2
            8 GND — 输出用COM
            9 STA1 输出 CH1工作中信号
            10 GND — 输出用COM
            11 STA2 输出 CH2工作中信号
            12 GND — 输出用COM
            13 ERR1 输出 CH1错误信号
            14 GND — 输出用COM
            15 ERR2 输出 CH2错误信号
            16 GND — 输出用COM
