        怡合达自营 固定式读码器 全能型 定焦 防护等级 IP54

        品牌名称：

        怡合达

        条件筛选：

        类型 全能型
        对焦方式 定焦
        防护等级 IP54
        种类筛选 固定式读码器

        产品型号：

        NHN73-E-RW

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

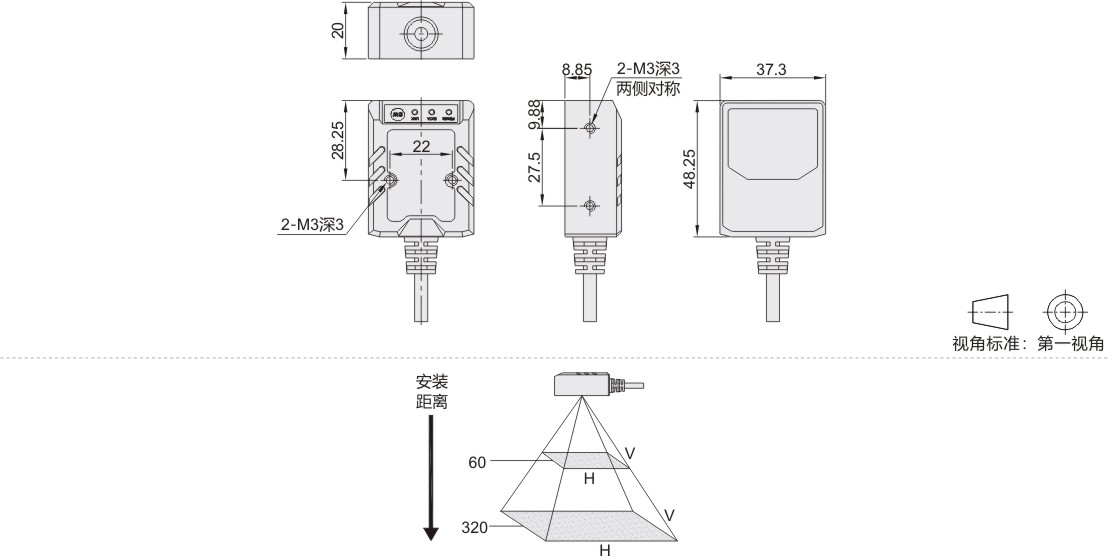

            参数图

            材质图
            代码  类型   对焦方式  防护等级
            NHN73 固定式读码器  全能型  定焦 IP54



            读取范围特性图

            安装距离(mm) 视野H(mm) 视野V(mm) 最小分辨率(mm)
            60 30  20  0.13
            110 45  35  0.25
            160 85  50  0.25
            230 100  70  0.38
            320 150  95  0.5



            产品特点：
            超大景深，实现高分辨率及远距离读码；
            支持高反光金属及各种复杂的DPM码；
            以太网接口通讯，尺寸紧凌：
            航空镁铝外壳，IP54工业防护等级。
            读码器含配套线缆。



            参数图



            选型表

            型号 辅助光源 重量(g) 线缆及配件说明
            代码 通讯方式
            NHN73 E(网口通讯) RW(高亮红白光) 107.6 三合一线5米(网线+I/O线+供电)，供电适配器24V
            R(RS232通讯) 二合一线5米(RS232+I/O线供电)，供电适配器24V，配1.5米USB调试线
            U(USB通讯) 配2米USB线+5V电源适配器



            技术参数

            代码 NHN73
            接受器 传感器 CMOS图像传感器
            像素数 1280×800
            发射器 照明光源 高亮红光+白光平面
            指示灯光源 高亮度绿色LED
            对焦调整 定焦
            读取规格 支持符号 2D QRCode、PDF417、DataMatrix等
            条形码 Code11、Code39、Code93、Code128、EAN13EAN8I25、UPC-A
            UPC-E、MIS、D25、M25、DataBar、CodeBar等
            最小分辨率 2D 0.178mm
            条形码 0.127mm
            读取距离 30mm~200mm
            读取查看范围 90×60mm
            150mm时示例
            输入/输出规格 控制输入 点数 1路
            输入类型 1×IN(光耦隔离)
            最大额定值 26.4V
            最小ON电压 5V
            最大OFF电流 5uA或更低
            控制输出 点数 1路
            输出类型 1×OUT(光耦隔离)
            最大额定值 40V
            最大负载电流 500mA
            OFF时的泄露电流 100nA或更低
            ON时的残余电压 0.13V或更低
            Ethernet 通信标准 符合 IEEE802.3 1000 BASE-TX
            支持协议 Raw，Modbus-TCP、TCP、UDP
            串行通信 通信标准 符合 RS-232C
            传输速度 9600、19200、38400、57600、115200bps
            支持协议 Raw，Modbus-RTU
            USB 通信标准 符合 USB2.0 High  Speed，兼容 USB1.1 Full Speed
            支持协议 USB HID键盘，USB CDC虚拟串口
            环境抗耐性 外壳防护等级 IP54
            环境温度 -5°C~+65℃
            存储环境温度 -20°C~+70℃
            相对湿度 35%RH～85%RH（无凝结）
            存储环境湿度 35%RH～85%RH（无凝结）
            环境亮度 阳光：10000lux、白炽灯：6000lux、荧光灯：2000lux
            工作环境 无尘埃或无腐蚀性气体
            耐震动 10~55Hz：双倍振幅0.75mm/X、Y和Z方向各3小时
            额定值 电源电压 5V～24VDC
            电流消耗 350mA
