        怡合达自营 工业镜头 FA定焦镜头 C接口

        品牌名称：

        怡合达

        条件筛选：

        接口 C
        种类筛选 FA定焦镜头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 接口
            NHP01 FA定焦镜头 C



            产品特点：

            最高支持2000万像素相机；
            最大支持1.1"相机芯片；
            低畸变，总体畸变率低于2.3%最小畸变可达0.02%；
            聚焦范围从0.1M到无穷远。

             应用：
            适合工业领域各种行业检测，定位，测量。

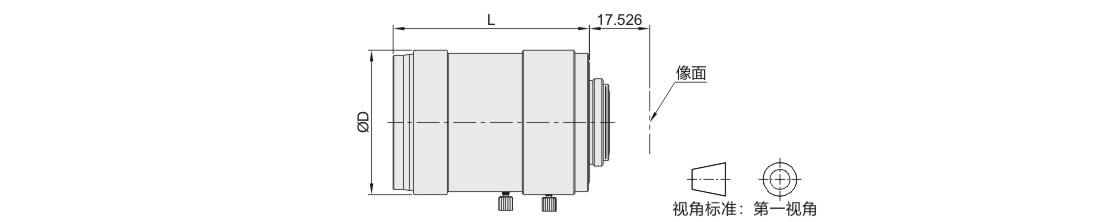

            参数图



             选型表

            型号
            		 最大像面尺寸
            Imaga Size( Dia)
            		 焦距
            ( mm)
            		 通光孔径FNo
            ( mm)
            		        TV畸变
                 Distortion
                   (%)
            		 最近工作距离
            MOD(mm)
            		 滤镜螺纹
            Filter size
            		 ØD
            		 L
            代码 像素(万)
            NHP01 500  1 ( 1/ 1.8 ") 4  2 .0 ~ 16 <0.5 100  无 38.2        27.9
            6  <0. 1 M25.5 ×0.5 26.8        23.5
            8        25
            12  <0.3       19.9
            16  <0. 1       22.4
            25  27        23.5
            35  200  28        33
            50  2.8 ~ 16 <0.05 300  M28.5 ×0.5 30.6        44.9
            75  500  M30.5 ×0.5 35        71.9
            2 (2/3") 8  1.4 ~ 16 <1 100  M37×0.5 39.3        40
            12  <-0 .8 150  M30.5 ×0.5 32.9        36.5
            16  <0. 1 100  33.5        33.9
            25  <0.2 100        36.33
            35  <-0 .4 150  M37×0.5 39.8        43.7
            50  <-0 . 1 300  39.6        57
            3 ( 1 ") 12.5  < 1.8 100  M46 ×0.75 50        57.6
            16  <0.2       58.2
            25  <0. 1 M40.5 ×0.75 44.8        47.74
            35  150  M46 ×0.75 52        53
            50  300        55.3
            75  1.8 ~ 16 800  M55×0.75 60        90.6
            1000  2 (2/3") 8  2.8 ~ 16 <1 100  M30.5 ×0.5 32        32.8
            12  <0.2 M27×0.5 29        32.8
            16  <0. 1       40.6
            25        33.8
            35        46.7
            50  <-0 . 1 300        56.1
            1200  3 ( 1 ") 8  1.8 ~ 11 <4 . 12 300  无 56.5        55
            4 ( 1 . 1 ") 12  2.8 ~ 16 < 1.79 100  47        57
            16  < 1.3 M30.5×0 .5 39        49
            25  <0.4 150  M35.5×0 .5
            35  <0.21 200        54
            50  <0.05 300        57
            2000  4 ( 1 . 1 ") 6  1.8 ~ 16 <2 .3 100  无 99        77.8
            8  1.4 ~ 16 <5 M58×0.75 60
            12  2.8 ~22 < 1.5 无 48        67.8
            16  <0.5 M35×0.5 38        78
            25  <0. 1 37        82
            35  <0.02 200  38        47.6
            50  <0.04 300        53.9


             镜头远型指南

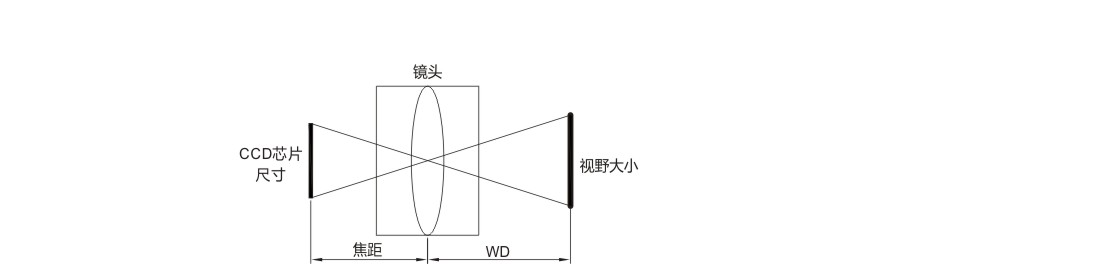

            请通过下面的计算公式，计算应该选择多大“焦距”（mm）的定焦镜头。
            WD：视野大小=焦距：CCD芯片尺寸（*）
            例如：WD=150mm、视野大小（长×宽）=120mm×80mm，使用1/2英寸相机时，长边焦距为：150×6.4+120=8mm，短边焦距为：150×4.8+80=9mm，这样镜头焦距要兼容长边短边的视野，即焦距选择8mm镜头。
            *CCD芯片尺寸  1英寸=12.8mm×9.6mm  2/3英寸=8.8mm×6.6mm  1/2英寸=6.4mm×4.8mm  1/3英寸=4.8mm×3.6mm
            注：镜头最大相面尺寸必须要大于或者等于相机的CCD芯片尺寸。

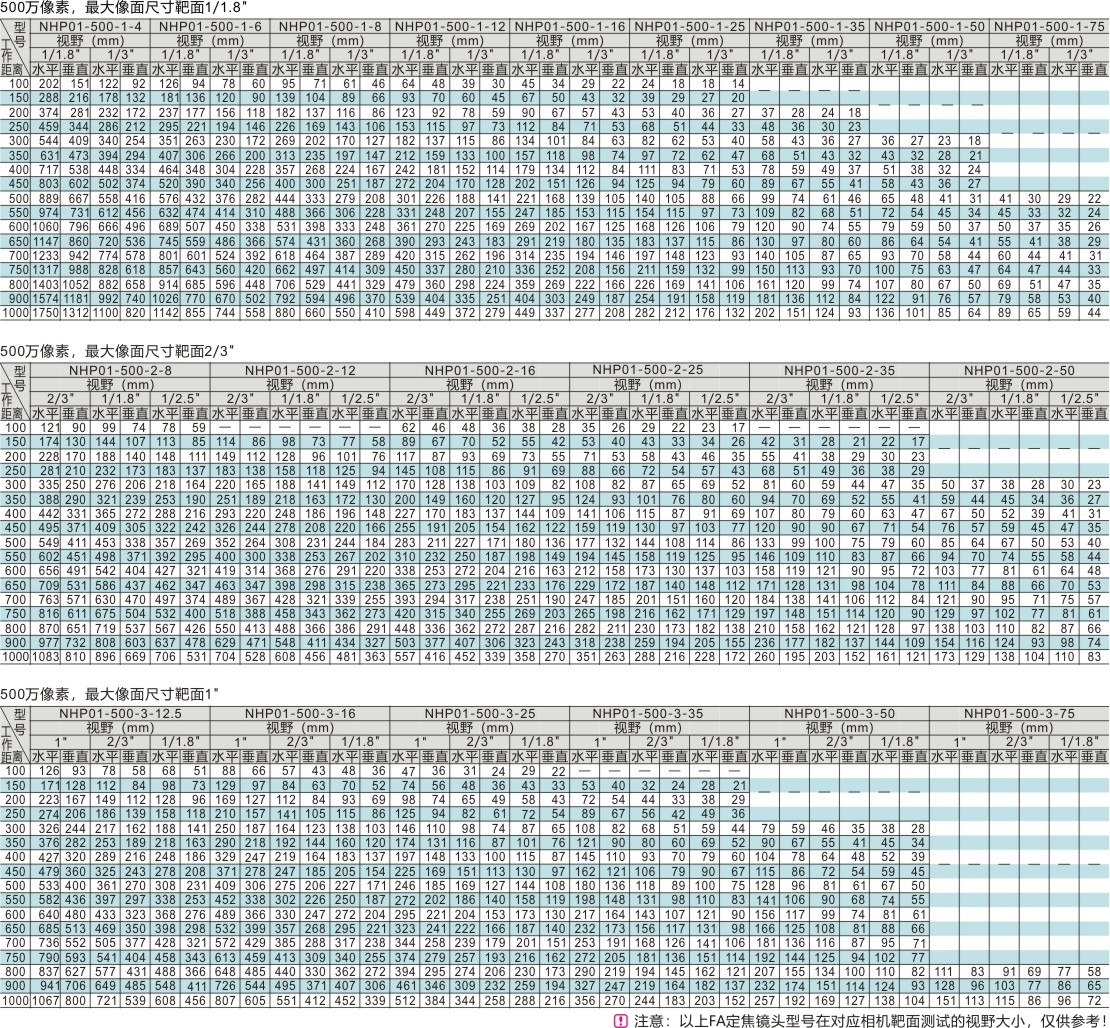

            500万像素

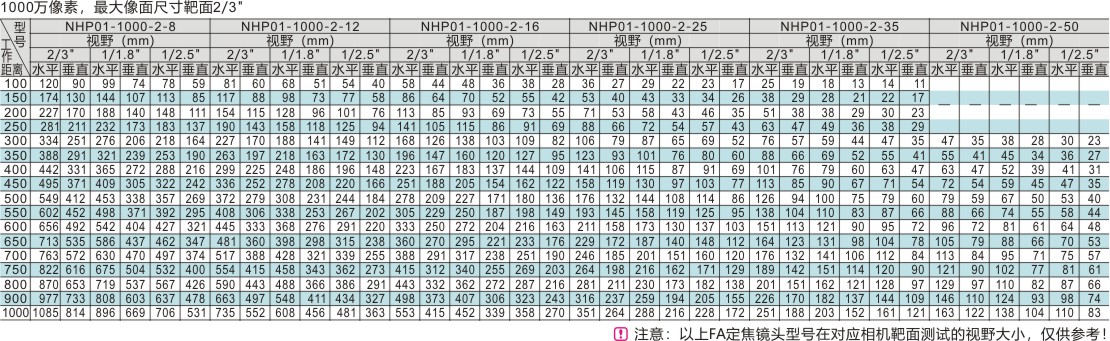

            1000万像素

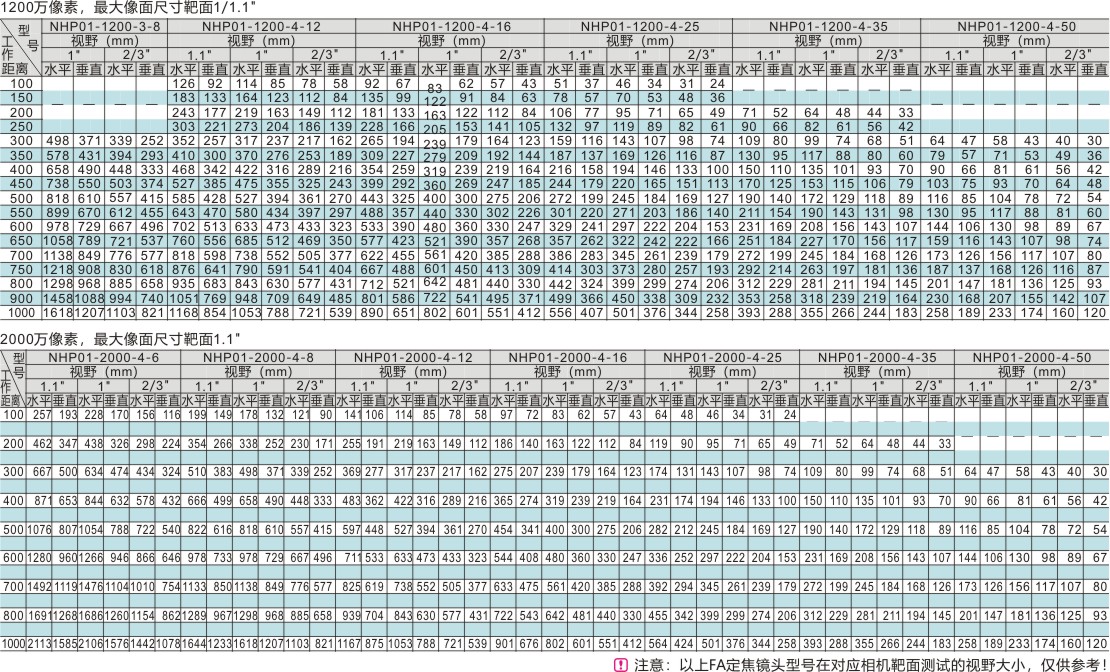

             1200万像素
