        视觉光源 侧部面光源 标准型

        品牌名称：

        怡合达

        条件筛选：

        主体材质 铝合金
        表面处理 黑色阳极氧化
        亮度 标准
        种类筛选 侧部面光源

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 亮度 材质 表面处理
            主体 漫射板 主体
            NHS41 侧部面光源 标准 铝合金 亚克力板 黑色阳极氧化

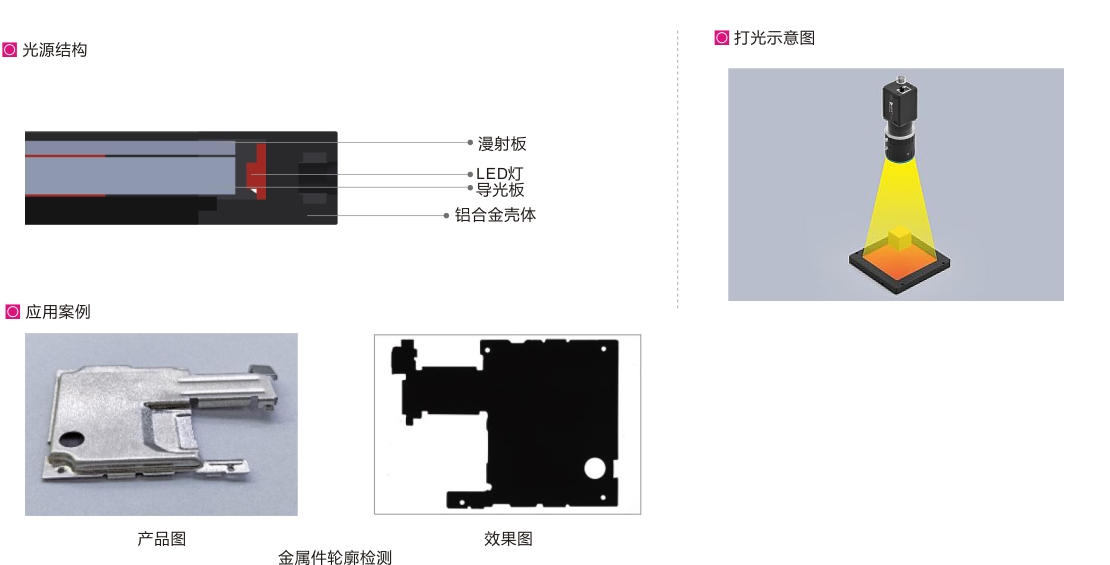

            产品特点：
            ●  采用特殊漫射板，四面进光，均匀度可达95%；
            ●  可实现最薄6mm的超薄设计，节省较大空间；
            ●  亮度相对面光源稍低，对亮度要求较高的客户谨慎选用；
            ●  尺寸定制性强，大面积均匀照明首选。



            应用范围：
            ●  外形轮廓检测；
            ●  加工尺寸测量；
            ●  玻璃瓶破损、异物检测；
            ●  透明物体表面划痕、内部异物检测。



            备注：
            ●  光源配有标准3米延长线，特殊长度和材质需要备注或另外咨询；
            ●  光源不含光源控制器，光源控制器需另外选型下单；
            ●  光源需接直流24V电压，选配输出直流24V电压的光源控制器或接设备
               上稳定的直流24V电压；
            ●  光源线正负极区分：白色/红色为“正极”，黑色为“负极”。

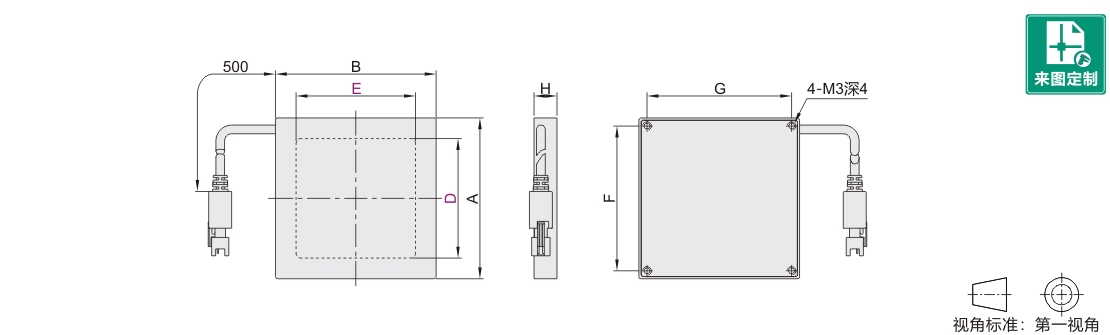

            参数图



            选型表

            型号 发光区尺寸
            		 发光颜色
            		 外观尺寸
            		 功率(W)
            		 电压
            (V)
            代码 D E A B F G H W(白色)/B(蓝色) R(红色)
            NHS41 35 35 W(白色)
            B(蓝色)
            R(红色)            		 50 50 36 36 10 1.5 1 24
            52 52 70 70 63 63 2 1.3
            64 64 90 90 84 84 6
            105 105 130 130 121 121 10 4.3 2.9
            150 100 180 130 130 124 11 4.8 3.2
            175 175 200 200 191 191 10 6.8 3.6
            210 125 242 157 234 149 7.2 4.2
            240 190 280 210 270 160 12 7.8 5.3
            290 230 330 270 320 260 10 8.5 5.7
            400 300 440 340 400 334 13 15.1 8.5
            443 320 485 366 400 360 12 16.9 11.2
            540 280 590 330 500 200 10 18.2 13.6
            590 440 660 480 645 360 12 21.3 15.8
