型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
发光类型
产品选型
D
L
A
W
发光颜色
图片仅供参考，请以已选的规格为准
防水光源 环型 方型 标准型
品牌名称：
怡合达
条件筛选：
主体材质 铝合金
表面处理 黑色阳极氧化
亮度 标准
种类筛选 防水光源
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 | 亮度 | 材质 | 表面处理 | 防护等级 |
|
| 主体 | 主体 | |||||
| NHS85 | 防水光源 |
环形 | 标准 |
铝合金 |
黑色阳极氧化 |
IP67 |
| NHS86 | 条形 | |||||
产品特点：
● 多用在潮湿，灰尘、粉尘较多的环境下使用；

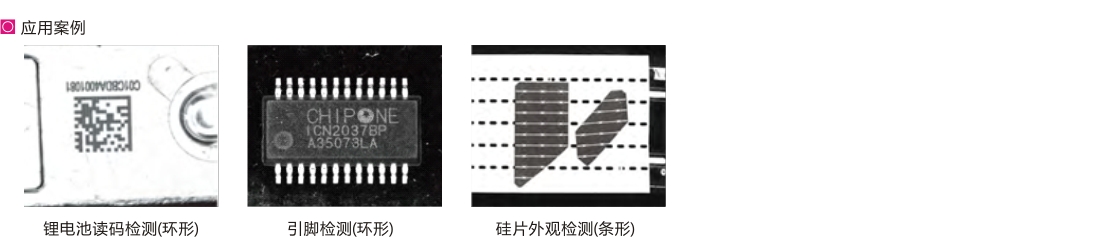

● 出线口采用定制金属防水接头，防水性能高。 应用范围：应用于锂电、3D打印等多尘环境及CNC铣床定位。 备注：
● 光源配有标准3米延长线，特殊长度和材质需要备注或另外咨询；
● 光源不含光源控制器，光源控制器需另外选型下单；
● 光源需接直流24V电压，选配输出直流24V电压的光源控制器或接设备上稳定的直流24V电压；
● 光源线正负极区分：白色/红色为“正极”，黑色为“负极”。

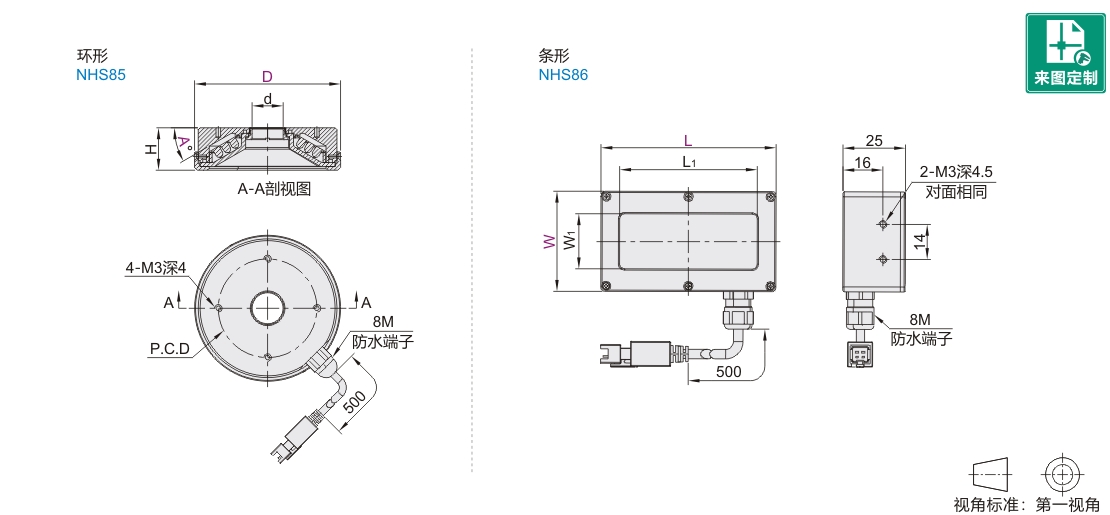

参数图
环形
| 型号 | 灯珠角度 A(°) |
发光颜色 | 外观尺寸 | 功率(W) | 电压 (V) |
灯珠 排数 |
||||
| 代码 | D | d | H | P.C.D | W(白色)/B(蓝色) | R(红色) | ||||
| NHS85 | 80 | 15 | W(白色) B(蓝色) R(红色) |
28 | 22 | Ø60 | 2.8 | 2.1 | 24 | 2 |
| 30 | 17 | 23.2 | Ø54 | 5.28 | 3.52 | 3 | ||||
| 94 | 60 | 48 | 26 | Ø82 | 8.4 | 5.6 | ||||
条形
| 型号 | W | 发光颜色 | 发光区尺寸 | 功率(W) | 电压 (V) |
灯珠 排数 |
|||
| 代码 | L | L1 | W1 | W(白色)/B(蓝色) | R(红色) | ||||
| NHS86 | 70 | 40 | W(白色) B(蓝色) R(红色) |
55 | 22 | 1.9 | 1.6 | 24 | 4 |
| 130 | 115 | 3.8 | 2.2 | ||||||
| 190 | 175 | 5.2 | 3.8 | ||||||
| 250 | 235 | 6.5 | 5.1 | ||||||
| 310 | 295 | 8.2 | 6.5 | ||||||
| 370 | 355 | 11.1 | 9.3 | ||||||
| 430 | 415 | 14.8 | 11 | ||||||
| 490 | 475 | 16.2 | 14.2 | ||||||
| 550 | 535 | 21 | 17 | ||||||
-
