        环形光源 标准型

        品牌名称：

        怡合达

        条件筛选：

        主体材质 铝合金
        表面处理 黑色阳极氧化
        亮度 标准
        种类筛选 环形光源

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 亮度
            		 材质 表面处理
            主体 主体
            NHS01 环形光源 标准 铝合金 黑色阳极氧化

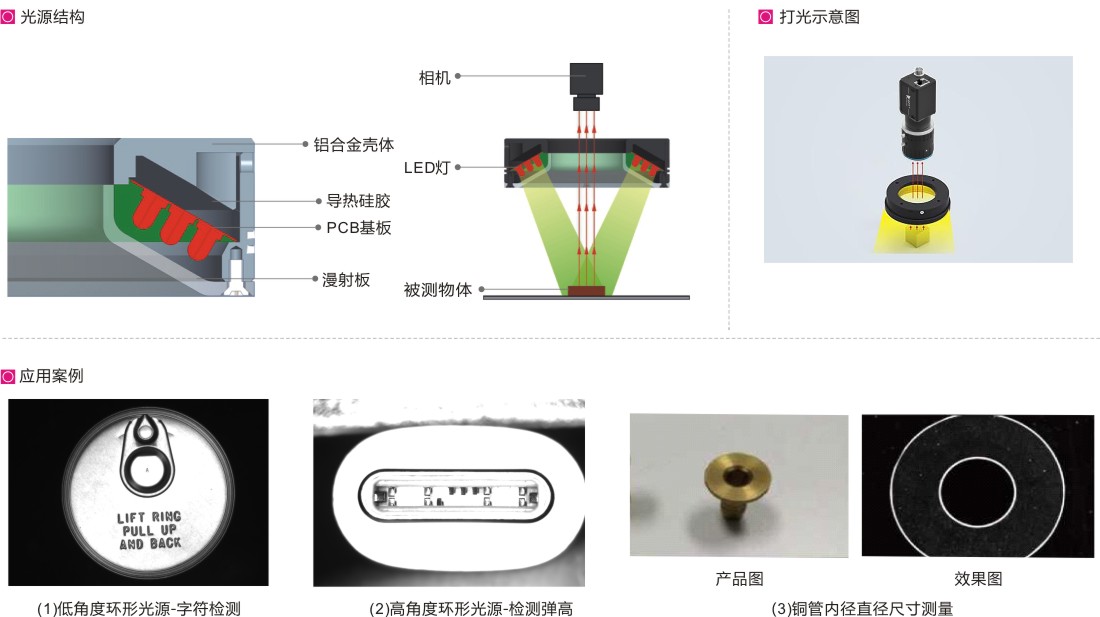

             产品特点：
            ● 高密度LED阵列，高亮度；
            ● 采用高柔性基板材质，结构紧凑设计，节省安装空间；
            ● 独特的散热构造，提高光源稳定性；
            ● 可选配漫射板，使光线均匀扩散。
            应用范围：
            ● 1C等半导体产品外观字符检测；
            ● PCB基板检测与元件检测；
            ● 产品包装外观、标签检测；
            ● 药品破损、缺片检测；
            ● 低角度环形光源，主要用于产品间隙尺寸测量及产品边缘检测，在3C电子行业的视觉检测中比较常见。
            备注：
            ● 光源配有标准3米延长线，特殊长度和材质需要备注或另外咨询；
            ● 光源不含光源控制器，光源控制器需另外选型下单；
            ● 光源需接直流24V电压，选配输出直流24V电压的光源控制器或接设备上稳定的直流24V电压；
            ● 光源线正负极区分：白色/红色为“正极”，黑色为“负极”。

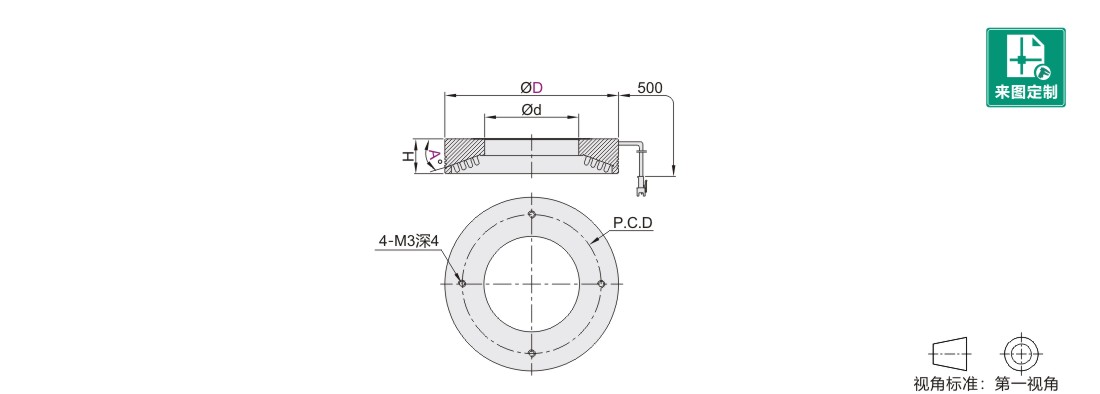

            参数图


             选型表

            型号
            		 A(°)
            		 发光颜色
            		 外观尺寸
            		 功率(W)
            		 电压
            (V)
            		 灯珠
            排数
            代码 D d H P.C. D W(白色)/B(蓝色) R(红色)
            NHS01 40  0  W(白色)
            B(蓝色)
            R(红色)            		 24  23  36  1.20  0.80  24  1
            50  25  19  40  2.90  1.90  2
            53  17  36  3.20  2
            70  32  20  54  6.30  4.20  3
            73  36  17.5  54  7.10  4.80
            90  32  20  70  14.40  9.60  5
            100  40  18  75  14  8.30
            120  50  20  100  16  10.40
            150  18.5  110  29.40  19.60  7
            180  100  18  160  33  22  6
            70 10 22 21 54  7.60  5
            50  15  26  18  40  2.94  1.96  2
            70  35  16  54  5.88  3.92  3
            90  20  44  20  70  12  7.10  4
            120  65  22  96  17  11
            50  30  26  18  40  2.50  1.68  2
            52  28  20  42  3.60  2.40
            66  35  52  6.70  4  3
            70  30  21  54  5.28  3.52
            74  35  20  60  7.10  4.80
            90  40  24  80  10.56  7.04  4
            120  60  27  100  16.80  11.50  5
            150  94  26  130  17.60  11.80  4
            180  120  160  23  15.50  5
            50  45  20  22  40  3.60  2.40  3
            70  37  23  54  6  4
            90  56  80  9.70  6.50
            120  70  29  100  13.80  9.20  4
            150  98  34  130  23  15.50  5
            180  130  35  160  28.60  19
            60  60  22  18  40  3.60  2.40  2
            70  40  23  60  7.20  4.80  3
            74  40  20  60  4.80  3.20  2
            90  52  25  80  8.40  5.60  3
            120  78  29  104  17.20  11.60  4
            150  114  27  136  25  17  5
            180  130  32  160  30  20
            50  90  20  10  45  1.68  0.84  1
            70  36  64  1.26  1.12
            90  54  82  2.90  2
            96  60  90  3.60  2.40
            120  84  112  3.80  2.50
            146  104  11  136  4.80  3.20
            150  110  10  142  4.60  2.80
            180  140  174  7.67  4.50
