        怡合达自营 经济型光电传感器 对射式 漫反射式 镜反射式 通用方型 检测距离10~8000mm

        品牌名称：

        怡合达

        条件筛选：

        功能 通用型
        外形 标准方型
        产品种类 光电传感器
        检测距离（mm） 10~8000

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

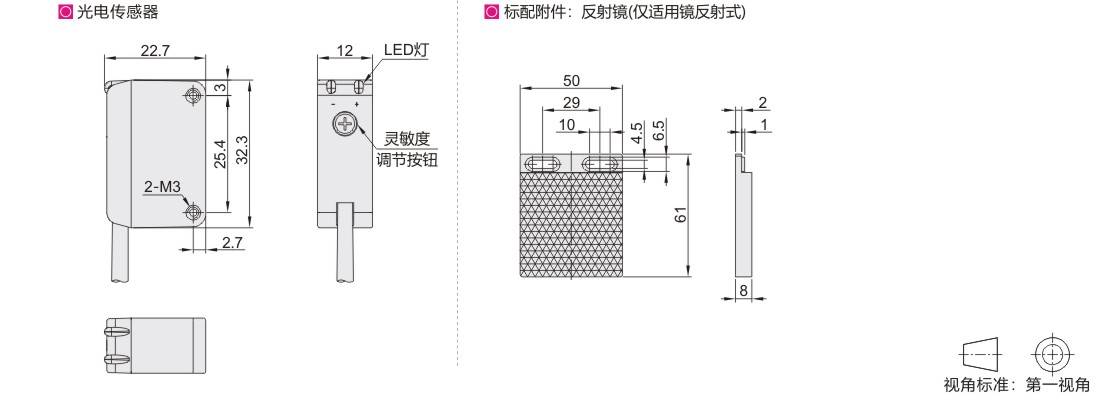

            参数图

            材质图
            代码 类型 检测方式
            E-ZJF61 通用方型 对射式/漫反射式/镜反射式







            参数图



            选型表

            型号 输出功能
            		 检测距离
            (mm)
            		 线长
            		 光源
            		 出线方式
            		 标配附件
            		 重量(g)
            代码 检测方式 2米线长 3米线长 5米线长
            E-ZJF61 D(对射式) N(NPN)
            P(PNP)            		 8000 无指定(2米)
            3(3米)
            5(5米)            		 红光 直接出线  4芯 — ≈92 ≈124 ≈203
            M(漫反射式) 100(10~100) 红外光 ≈46 ≈67 ≈108
            300(20~300)
            F(镜反射式) 3000 红光 反射镜 ≈32 ≈45 ≈95





            技术参数

            型号代码 E-ZJF61-D E-ZJF61-M E-ZJF61-F
            检测物体 100×100白色画纸 Ø12mm以上不透明物体 Ø5mm以上不透明物体
            电源电压 12~24VDC脉动（P-P）10%以下
            消耗电流 ≤25mA ≤45mA ≤25mA
            负载电流 <100mA
            残余电压 <1V
            回路保护 浪涌保护，短路保护，极性反接保护
            响应时间 <1.0ms
            显示灯 动作指示灯（红色）
            环境温度 动作时：-25℃~+55℃（无结冰，无结霜）保存时：-40℃~+70℃（无结冰，无结霜）
            环境光度 日光：10000LX以下，白炽灯：3000LX以下
            环境湿度 动作时：-45%~85%（无结冰）保存时：35%~85℃（无结冰）
            电压影响 额定电源电压范围±15%以内波动时，检测距离±1%以内变化
            绝缘抗阻 20MΩ以上，（DC500兆欧表）充电部与外壳间
            介电强度 AC1000V以上在50/60Hz1min充电部与外壳间
            震动(耐久) 10~50Hz，1.5mm双振幅，X、Y、Z各方向达到1h
            冲击(耐久) 500m/s²双振幅，X、Y、Z各方向3次
            保护结构 IP65
            外壳材质 PC

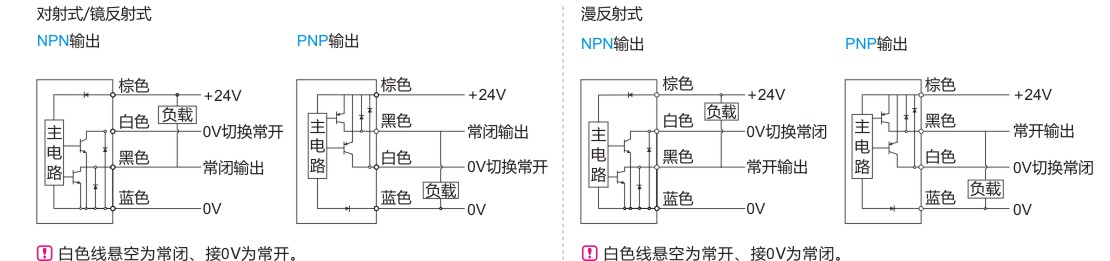

            接线图
