查看大图
型号筛选
未生成型号，还有 4 项未选择
重置
代码
产品选型
检测方式
输出功能
检测距离(mm)
线长
图片仅供参考，请以已选的规格为准
光电传感器 小方型 对射式/漫反射式•检测距离100~5000mm
品牌名称：
怡合达
条件筛选：
性价比 标准型
功能 通用型
外形 小方型
产品种类 光电传感器
检测方式 对射式/漫反射式
光源类型 红色激光
检测距离（mm） 100~5000
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 |
| ZKJ49 | 小方型 | 对射式/漫反射式 |
特点：
采用PC坚固机身，耐用，使用寿命长； 体积小，检测盲区范围小，贴近检测窗口均能检测； 采用标准M2的螺钉简易安装。

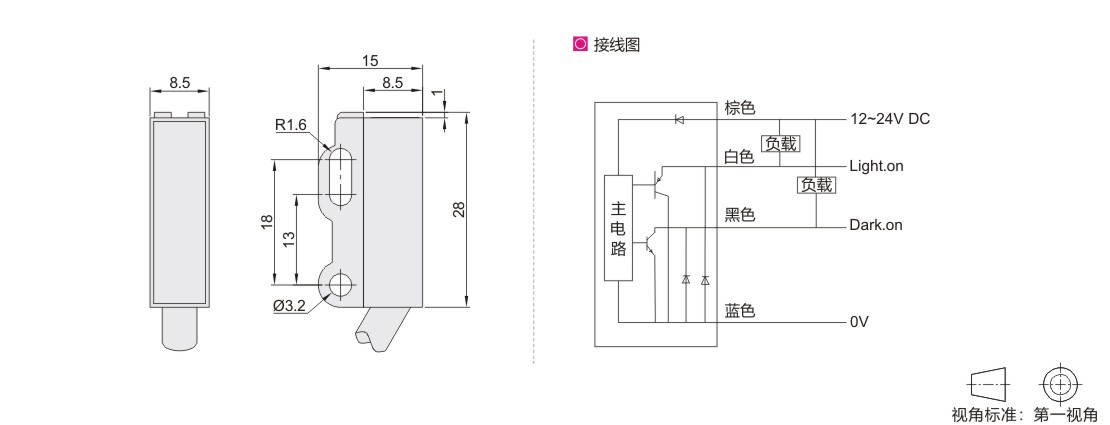

参数图
选型表
| 型号 |
输出功能 | 检测距离(mm) | 线长 | 光源 | |
| 代码 | 检测方式 |
||||
| ZKJ49 | D(对射式) | N(NPN) P(PNP) |
5000 | 无指定(2米) 3(3米) 5(5米) |
640nm红光 |
| M(漫反射式) | 100 | 660nm红色激光 | |||
性能参数
| 检测方式 | 对射式 | 漫反射式 | |
| 检测距离 | 5000mm | 100mm | |
| 检测物体 | 直径1mm以上不透明物体 | ||
| 反差 | 检测距离的20%以上 | ||
| 控制输出 | 常开常闭 | ||
| 应答频率 | 1ms以下 | ||
| 电源电压 | DC12~24V脉动(p-p)10%以下(DC10~30V) | ||
| 消耗电流 | ≤25mA | ||
| 控制输出 | 开关容量 | ≤3W | |
| 残留电压 | 1V以下(负载电流100mA) | ||
| 回路保护 | 浪涌保护，短路保护，极性反接保护 | ||
| 显示灯 | 动作指示灯(红色） | ||
| 环境温度 | 动作时：-25℃~+70℃(无结冰，无结霜)；保存时：-40℃~+85℃(无结冰，无结霜) | ||
| 环境照度影响 | 日光：10000Lx以下；白炽灯：3000Lx以下 | ||
| 使用环境湿度 | 动作时-45%~85%RH(无结冰)；保存时：35%~85%RH(无结冰) | ||
| 电压的影响 | 额定电源电压范围±15%以内波动时，检测距离±1%以内变化 | ||
| 绝缘抗阻 | 50MΩ以上充电部与外壳间 | ||
| 介电强度 | AC1000V以上，在50/60Hz1min充电部与外壳间 | ||
| 震动(耐久) | 10~55Hz，1.5mm双振幅，在X、Y、Z各方向达到2h | ||
| 冲击(耐久) | 500m/s2双振幅，在X、Y、Z各方向10次 | ||
| 防护等级 | IP65 | ||
| 连接方式 | 导线引出型 | ||
| 外壳材质 | PC | ||
-
