欧姆龙 光电传感器 通用型 小方型 对射式 漫反射式 限定反射式 有效检测距离5~1000mm
品牌名称：
欧姆龙
条件筛选：
功能 通用型
外形 小方形
产品种类 光电传感器
检测距离（mm） 5~1000
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 | |
| E3T | 光电传感器 | 小方型 | 对射式/漫反射式/限定反射式 |

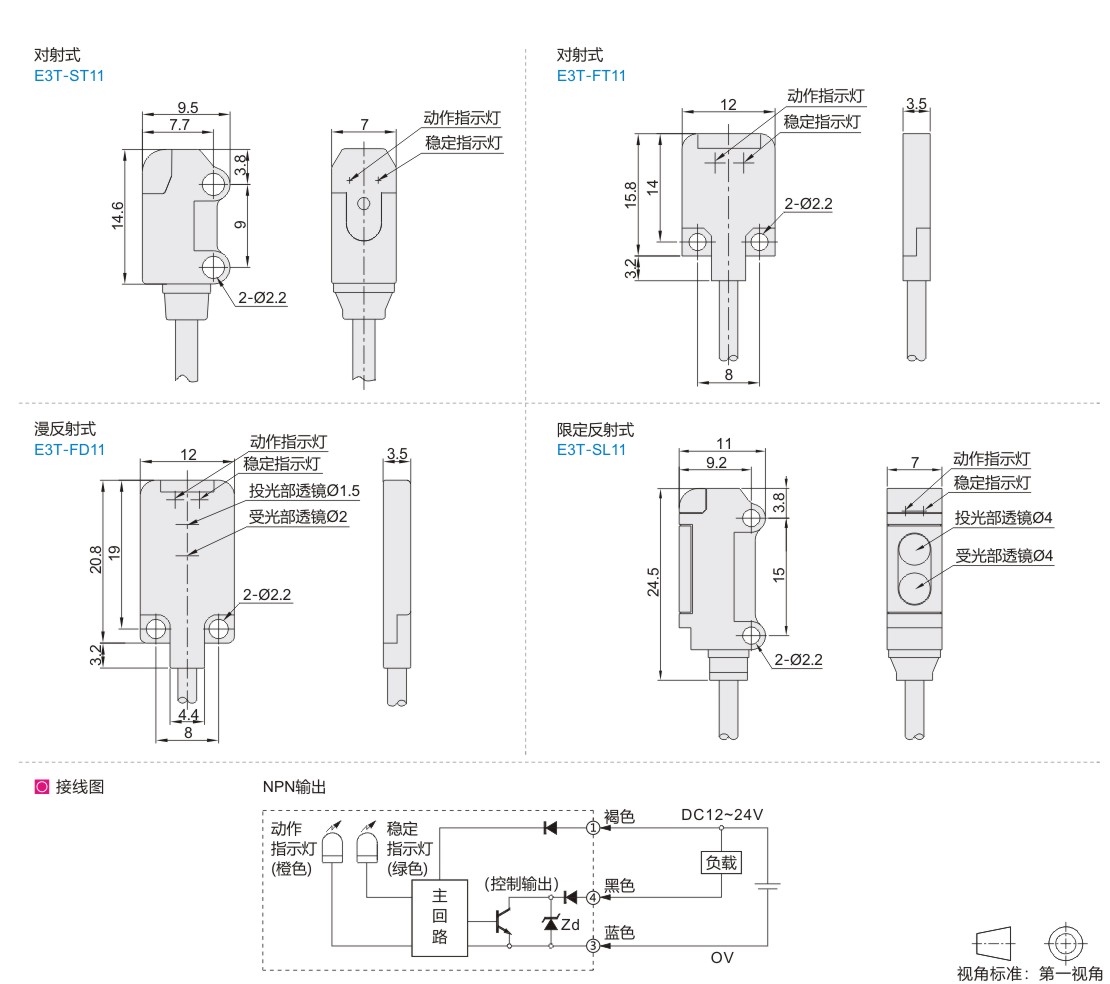

参数图
选型表
| 型号 | 检测方式 | 检测距离 | 输出功能 | 光源类型 | 出线方式 | ||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||
| E3T | ST11 | 对射式 | 1m | NPN | 红色光 | 直接出线 2M/3芯电缆 |
|||||||||||||||
| FT11 | 500mm | ||||||||||||||||||||
| FD11 | 漫反射式 | 5~30mm | |||||||||||||||||||
| SL11 | 限定反射式 | 5~15mm | |||||||||||||||||||
参数表
| 型号 | E3T-ST11 | E3T-FT11 | E3T-FD11 | E3T-SL11 | ||||||||||||||||||||||||||||||||||||||||
| 检测方式 | 对射式 | 漫反射式 | 限定反射式 | |||||||||||||||||||||||||||||||||||||||||
| 侧视 | 扁平 | 扁平 | 侧视 | |||||||||||||||||||||||||||||||||||||||||
| 最小检测物体 | Ø2mm不透明体 | Ø1.3mm不透明体 | Ø0.15mm(检测距离10mm) | |||||||||||||||||||||||||||||||||||||||||
| 光源(发光波长) | 红色（650nm） | |||||||||||||||||||||||||||||||||||||||||||
| 电源电压 | DC12～24V±10%脉动（p-p）10%以下 | |||||||||||||||||||||||||||||||||||||||||||
| 消耗电流 | 30mA以下 | 20mA以下 | ||||||||||||||||||||||||||||||||||||||||||
| 控制输出 | 负载电源电压DC26.4V以下，负载电流50mA以下（剩余电压2V以下（负载电流10～50mA），1V以下 （负载电流小于10mA）集电极开路输出型 |
|||||||||||||||||||||||||||||||||||||||||||
| 保护回路 | 电源、控制输出反向连接保护负载短路保护 | 电源、控制输出反向连接保护负载短路保护，防止相互干扰功能 | ||||||||||||||||||||||||||||||||||||||||||
| 响应时间 | 动作、复位：各1ms以下 | |||||||||||||||||||||||||||||||||||||||||||
| 使用环境照度 | 白炽灯5000Lx以下、太阳光10000Lx以下 | |||||||||||||||||||||||||||||||||||||||||||
| 环境温度范围 | 工作时：－25～＋55℃保存时：－40～＋70℃（无结冰、结露） | |||||||||||||||||||||||||||||||||||||||||||
| 环境湿度范围 | 工作时：35~85%RH保存时：35~95%RH（无结露） | |||||||||||||||||||||||||||||||||||||||||||
| 绝缘电阻 | 20MΩ以上（DC500V） | |||||||||||||||||||||||||||||||||||||||||||
| 耐电压 | AC1000V 50/60Hz 1min | |||||||||||||||||||||||||||||||||||||||||||
| 振动(耐久) | 10~2000Hz双振幅1.5mm或300m/s² X、Y、Z各方向0.5h | |||||||||||||||||||||||||||||||||||||||||||
| 冲击(耐久) | 1000m/s², X、Y、Z各方向3次 | |||||||||||||||||||||||||||||||||||||||||||
| 保护结构 | IEC60529 标准IP67 | |||||||||||||||||||||||||||||||||||||||||||
-
