查看大图
型号筛选
未生成型号，还有 3 项未选择
重置
代码
产品选型
输出功能
检测距离
线长
图片仅供参考，请以已选的规格为准
怡合达自营 经济型光电传感器 方型 漫反射式 背景抑制型 有效检测距离5~300mm
品牌名称：
怡合达
条件筛选：
功能 背景抑制型
外形 标准方型
检测方式 漫反射式
检测距离（mm） 5~300
种类筛选 光电传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 |
| E-ZKJ16 | 背景抑制型 | 漫反射式 |
出光光点位置在传感器从上向下21mm处。

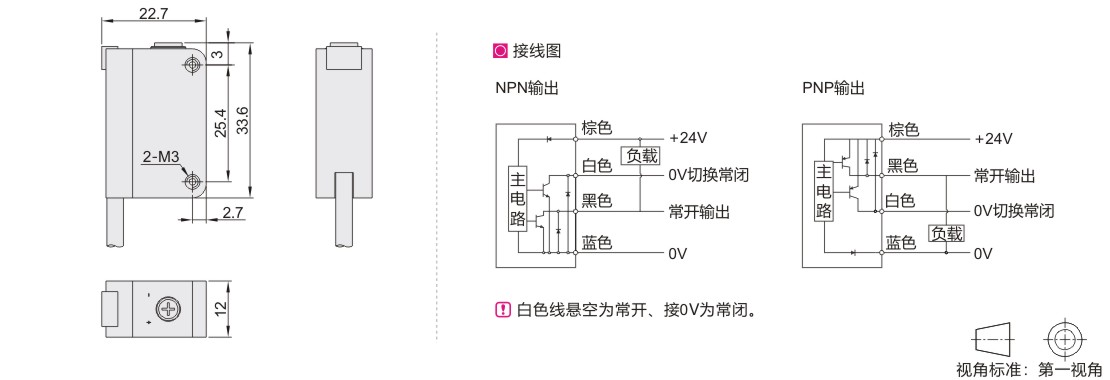

参数图
选型表
| 型号 | 检测距离 (mm) |
线长 |
出线方式 |
光源 |
重量(g) | |||
| 代码 | 输出功能 | 2米线长 | 3米线长 | 5米线长 | ||||
| E-ZKJ16 | N(NPN) P(PNP) |
100(5~100) | 无指定(2米) 3(3米) 5(5米) |
4芯 直接出线 |
红光 | ≈48 | ≈70 | ≈102 |
| 300(10~300) | ||||||||
技术参数
| 检测距离 | 100(5~100) | 300(10~300) | |
| 光斑 | 最小1mm | 8~12mm | |
| 输出模式 | NPN/PNP集电极开路,≤100mA/30V DC |
||
| 开关模式 | L.on（入光动作）/D.on（遮光动作）可切换 |
||
| 指示灯 | 工作指示灯：绿色，输出指示灯：橙色 |
||
| 响应时间 | ＜2ms |
||
| 灵敏度调节 | 多圈电位器 |
||
| 光源 | 红灯LED（660nm） |
||
| 工作电压 | 10~30VDC±10% |
||
| 环境温度 | 动作时：-25℃~+55℃（无结冰，无结霜） 保存时：-40℃~+70℃（无结冰，无结霜） |
||
| 环境光度 | 日光：10000LX以下，白炽灯：3000LX以下 |
||
| 环境湿度 | 动作时：-45%~85%（无结冰） RH保存时：35%~85℃（无结冰） |
||
| 电压影响 | 额定电源电压范围±15%以内波动时，检测距离±1%以内变化 |
||
| 震动(耐久) | 10~50Hz，1.5mm双振幅,X、Y、Z各方向达到1h |
||
| 冲击(耐久) | 500m/s²双振幅，X、Y、Z各方向3次 |
||
| 保护结构 | IP65 |
||
| 外壳材质 | ABS(壳体),PC(镜头) |
||
-
