查看大图
型号筛选
未生成型号，还有 3 项未选择
重置
代码
产品选型
检测方式
输出功能
线长
图片仅供参考，请以已选的规格为准
怡合达自营 光电传感器 标准型 方型 背景抑制型 漫反射式 有效检测距离2~300mm
品牌名称：
怡合达
条件筛选：
性价比 标准型
功能 背景抑制型
外形 标准方型
检测方式 漫反射式
检测距离（mm） 2~300
种类筛选 光电传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 |
| ZKJ15 | 背景抑制型 | 漫反射式 |
特点
● 双LED指示灯，清晰识别动作情况；
● 背景抑制型不受物体及背景颜色的干扰，检测稳定；
● IP65防护，机械性能卓越。

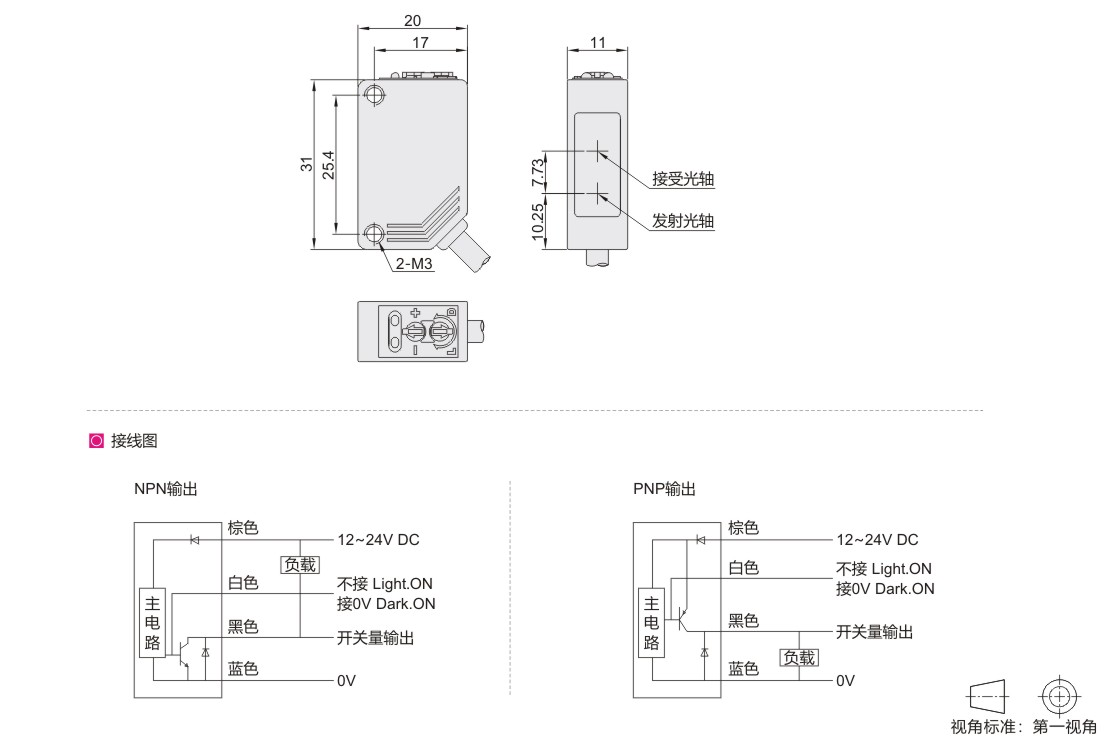

参数图
选型表
| 型号 | 输出功能 |
线长 |
检测距离 |
光源 |
工作电压 |
出线方式 |
重量(g) | |||
| 代码 | 检测方式 | 2米线长 | 3米线长 | 5米线长 | ||||||
| ZKJ15 | M(漫反射式) | N(NPN) P(PNP) |
无指定(2米) 3(3米) 5(5米) |
10~300mm | 红色LED623nm(调制) | 10~24VDC | 3芯 Ø4电缆 |
≈49 | ≈70 | ≈112 |
性能参数表
| 检测方式 | M(漫反射式/背景抑制型) |
| 光斑尺寸 | 约Ø16mm（300mm处） |
| 回差范围 | ≤5% |
| 开关模式 | L.ON(入光动作)/D.ON（遮光动作）可切换 |
| 指示灯 | 动作指示灯：红色，工作指示灯：绿色 |
| 响应时间 | <1ms |
| 灵敏性调节 | 6圈电位器 |
| 负载电流 | <100mA |
| 残余电压 | <1.5V |
| 消耗电流 | ≤25mA |
| 保护电路 | 电源反极性保护，浪涌保护，短路保护 |
| 环境光度 | 阳光照射≤1000Lux，白炽灯照射≤3000Lux |
| 环境温度 | -25~+55℃,无冻结 |
| 环境湿度 | 35%~85%RH,无凝结 |
| 抗震动 | 10~50Hz，0.5mm振幅，X、Y、Z三个方向各2小时 |
| 防护等级 | IP65 |
| 材质 | PBT+玻纤（壳体），PMMA(镜头) |
| 配件 | 螺丝刀 |
-
