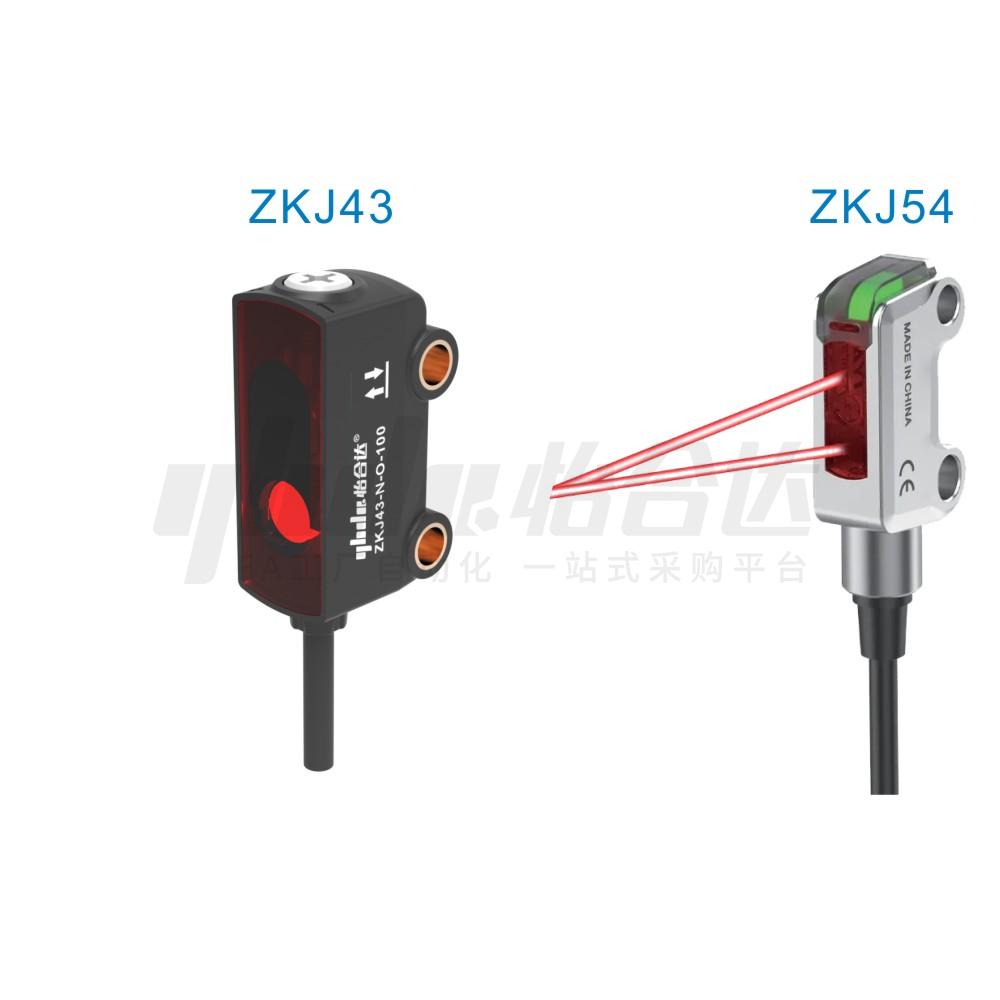

光电传感器 小方型 检测距离100mm 背景抑制型·漫反射式
品牌名称：
怡合达
条件筛选：
性价比 标准型
种类筛选 光电传感器
外壳材质 不锈钢
功能 背景抑制型
外形 小方型
检测方式 漫反射式
光源类型 LED红光
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

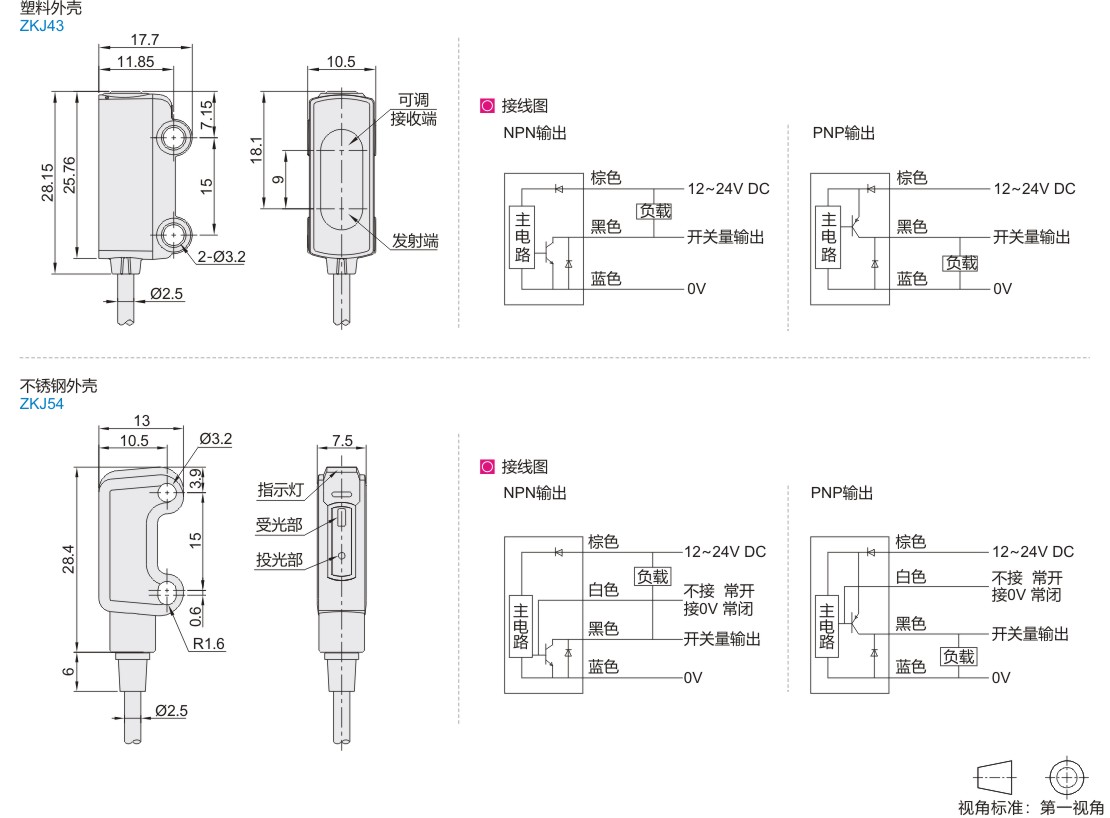

参数图
材质图
| 代码 | 类型 | 检测方式 | 外壳材质 |
| ZKJ43 | 小方型 | 漫反射式 | 塑料 |
| ZKJ54 | 不锈钢 |
切断电源后，可能会发生输出脉冲，所以请先切断负载或者负载线的电源。
参数图
| 型号 | 输出方式 | 检测距离(mm) | 线长 | 电缆 | 光源 | |
| 代码 | 输出功能 | |||||
| ZKJ43 (塑料) |
N(NPN) P(PNP) |
O(常开) C(常闭) |
100 | 无指定(2米) 3(3米) 5(5米) |
3芯 Ø2.5电缆 |
红色LED(637nm) |
| ZKJ54 (不锈钢) |
一 | 50(2~50) | 4芯 Ø2.5电缆 |
红色LED(650nm) | ||
ZKJ43性能参数表
| 检测方式 | 背景抑制型漫反射式 |
| 检测物 | >5mm |
| 灵敏性调节 | 5圈电位器 |
| 工作电压 | 12~24VDC |
| 消耗电流 | ≤18mA |
| 电路保护 | 短路保护、反极性保护、浪涌保护 |
| 反应时间 | ≤1.2ms |
| 指示灯 | 电源指示灯：绿色；输出指示灯：橙色 |
| 防护等级 | IP67 |
| 环境温度 | -25~+55℃(无冻结) |
| 环境湿度 | 35~85%RH(无凝结) |
| 环境光度 | 白炽灯：受光面≤3000Lux |
ZKJ54性能参数表
| 检测距离 | 白纸100×100:2~50mm;哑黑纸：2~35mm |
| 消耗电流 | ≤15mA |
| 光斑尺寸 | Ø4mm |
| 应差 | 检测距离的20%以下 |
| 电源电压 | 12~24VDC |
| 响应时间 | 1ms |
| 电路保护 | 正负极反接保护、负载短路保护 |
| 环境温度/湿度 | -10~+50℃(无冻结)/35%~85%RH(无凝结) |
| 储存温度/湿度 | 20~60℃(无冻结)/35%~95%RH(无凝结) |
| 振动(耐久) | 10~50Hz,1.5mm双振幅，在X、Y、Z方向各达到1小时 |
| 冲击(耐久) | 500m/s²双振幅，在X、Y、Z方向各3次 |
| 防护等级 | IP65 |
| 指示灯 | 电源指示灯：绿色；输出指示灯：红色LED |
| 操作模式 | NO(常开)/NC(常闭)自行切换 |
| 重量 | ≈24g |
-
