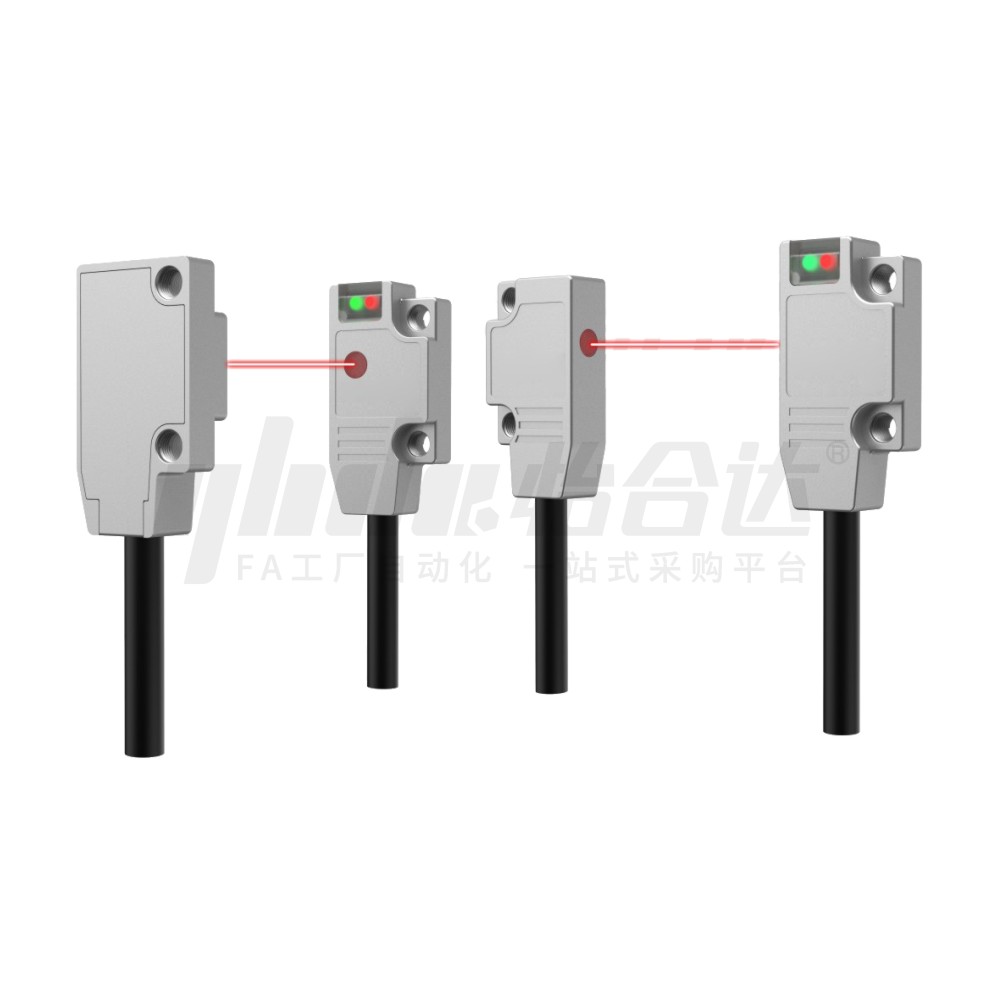

光电传感器 扁平型 检测距离10~500mm 通用型·对射式
品牌名称：
怡合达
条件筛选：
性价比 标准型
外壳材质 锌铝合金
功能 通用型
外形 扁平型
检测方式 对射式
光源类型 LED红光
检测距离（mm） 150/500
种类筛选 光电传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

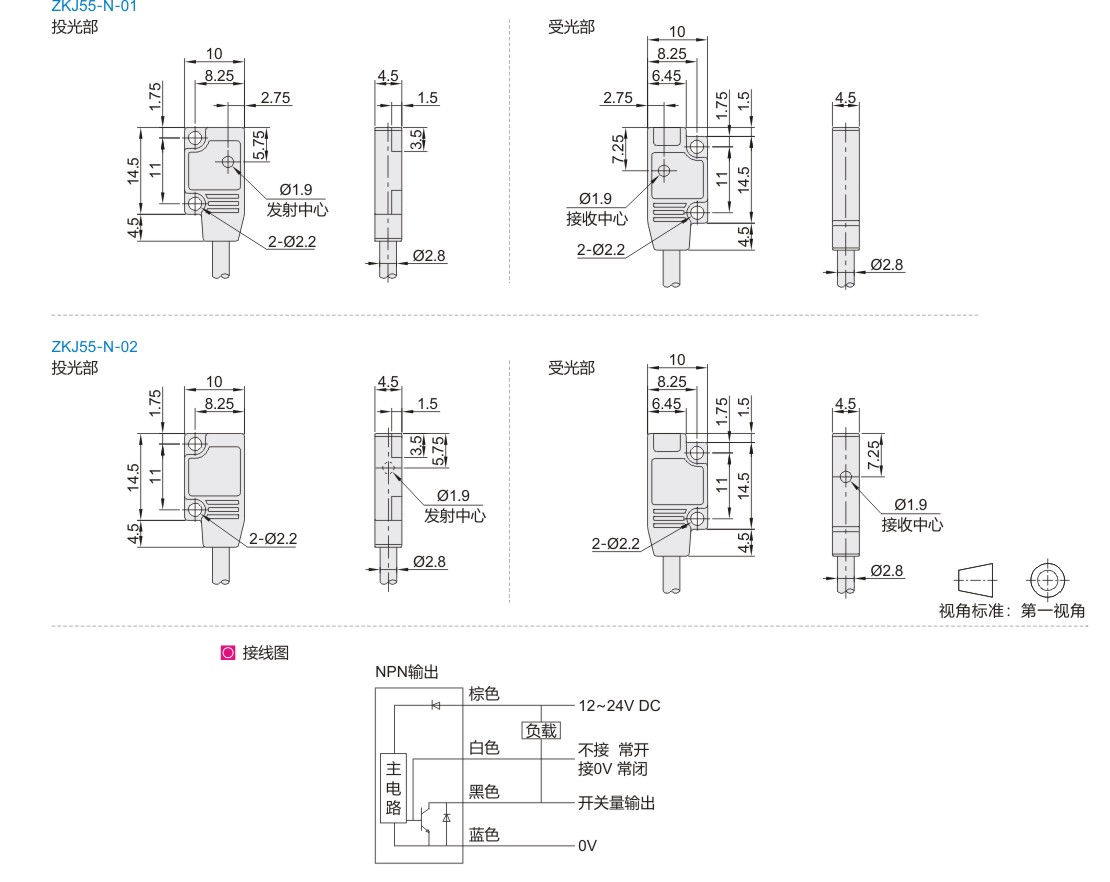

参数图
材质图
| 代码 | 类型 | 检测方式 | 外壳材质 |
| ZKJ55 | 扁平型 | 对射式 | 锌铝合金 |
投光部与受光部整套发货。
参数图
| 型号 | 检测面 | 检测距离(mm) | 线长 | 电缆 | 光源 | |
| 代码 | 输出功能 | |||||
| ZKJ55 | N(NPN) | 01(正面检测) | 10~150 | 2米 | 4芯 Ø2.8电缆 |
红色LED(680nm) (调制) |
| 02(侧面检测) | 10~500 | |||||
性能参数表
| 检测面 | 01(正面检测) | 02(侧面检测) |
| 最小检测物体 | Ø1不透明体 | Ø2不透明体 |
| 电源电压 | 12~24VDC±10% 脉动P-P10%以下 | |
| 消耗电流 | 10mA以下 | |
| 输出 | NPN开路集电极晶体管 输出常开常闭可切换 最大流入电流：50mA 外加电压：30V DC以下(输出和0V之间) 剩余电压：2V以下(流入电流为50mA时);1V以下(流入电流为16mA时) |
|
| 短路保护 | 配备 | |
| 反应时间 | 1ms以下 | |
| 开关频率 | 最高1KHz以上 | |
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | |
| 稳定指示灯 | 绿色LED(稳定入光或稳定非入光状态下亮起) | |
| 使用环境温度 | -25℃~+55℃(不可结露、结冰)、存储时： -30℃~+70℃ | |
| 使用环境湿度 | 35~85%RH、存储时：35~85%RH | |
| 使用环境照明 | 白炽灯：受光面照明度3000LX以下 | |
| 耐电压 | AC1000V 1分钟所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间20MΩ以上，基于DC250V的高阻表 | |
| 耐振动 | 频率10~500Hz双振幅3mm(MAX.20G),X、Y、Z三个方向各2小时 | |
| 耐冲击 | 加速度500m/s²(约50G),X、Y、Z三个方向各3次 | |
| 重量 | 投光部和受光部各约50g | |
-
