查看大图
型号筛选
未生成型号，还有 4 项未选择
重置
代码
产品选型
规格
输出模式
线长
线缆类型
图片仅供参考，请以已选的规格为准

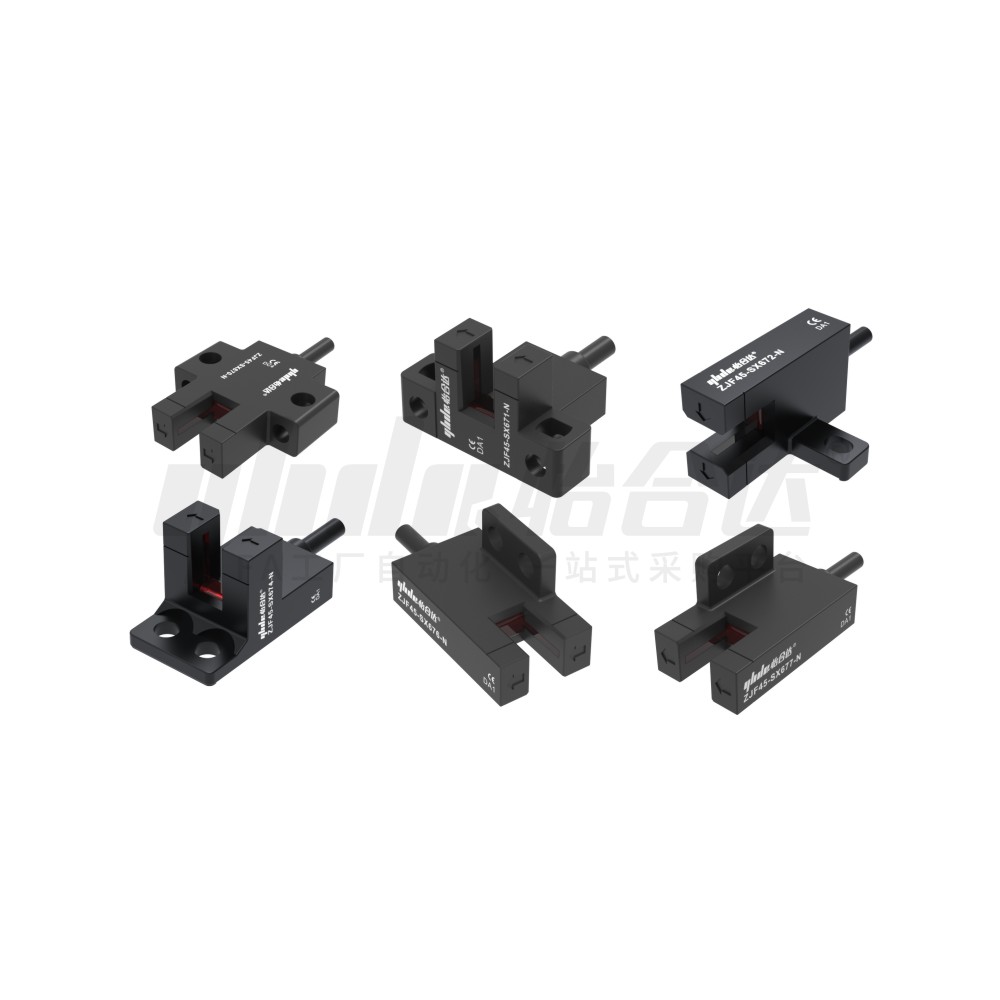

怡合达自营 槽型传感器 高性价比型 标准型 ·一体式 有效检测槽宽5mm
品牌名称：
怡合达
条件筛选：
性价比 高性价比型
类型 浮球位置固定型
检测槽宽（mm） 5
连接方式 一体式
种类筛选 槽型传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 槽宽 | |||
| ZJF45 | 标准型 | 一体式 | 5mm | ||
参数图
选型表
| 型号 | 输出 模式 |
线长 | 线缆类型 | 重量(g) | |||
| 代码 | 规格 | 2米线长 | 3米线长 | 5米线长 | |||
| ZJF45 | SX670 | N (NPN) P (PNP) |
无指定(2米) 3(3米) 5(5米) |
无指定 (标准) GR(高柔) |
≈26 | ≈38 | ≈61 |
| SX671 | ≈25 | ||||||
| SX672 | ≈26 | ||||||
| SX674 | ≈25 | ≈37 | |||||
| SX676 | |||||||
| SX677 | |||||||
性能参数表
| 检测距离 | 5mm |
| 最小检测物 | 0.8×1.8mm不透明体 |
| 应差 | 0.05mm以下 |
| 重复精度 | 0.03mm以下 |
| 电源电压 | 5~24VDC±10%脉动P-P10%以下 |
| 消耗电流 | 15mA以下 |
| 输出 | NPN/PNP开路集电极晶体管 最大流入电流：50mA,外加电压：30V DC以下 剩余电压：0.7V以下(流入电流50mA),0.4V以下(流入电流16mA) |
| 反应时间 | 入光时：20μs以下 遮光时：100μs以下(反应频率：1KHz以上) |
| 指示灯 | 朱红色LED(入光时亮起) |
| 环境温度 | 工作时： -25℃~+55℃保存时： -30℃~+80℃,无冻结 |
| 环境湿度 | 工作时：35%~85%RH保存时：35%~85%RH,无凝结 |
| 环境照明度 | 荧光灯：受光面照明度1000LX |
| 耐电压 | AC1000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 | 所有电源连接端子与外壳之间，50MΩ以上(基于DC250V) |
| 耐振动 | 频率10~2000Hz,双振幅1.5mm,X,Y,Z各方向2小时 |
| 耐冲击 | 加速度15000m/s²(约1500G),X,Y和Z各方向3次 |
| 材质 | 外壳： PBT,狭缝罩：聚碳酸酯 |
-
