查看大图
型号筛选
未生成型号，还有 4 项未选择
重置
代码
产品选型
规格
输出模式
线长
线缆材质

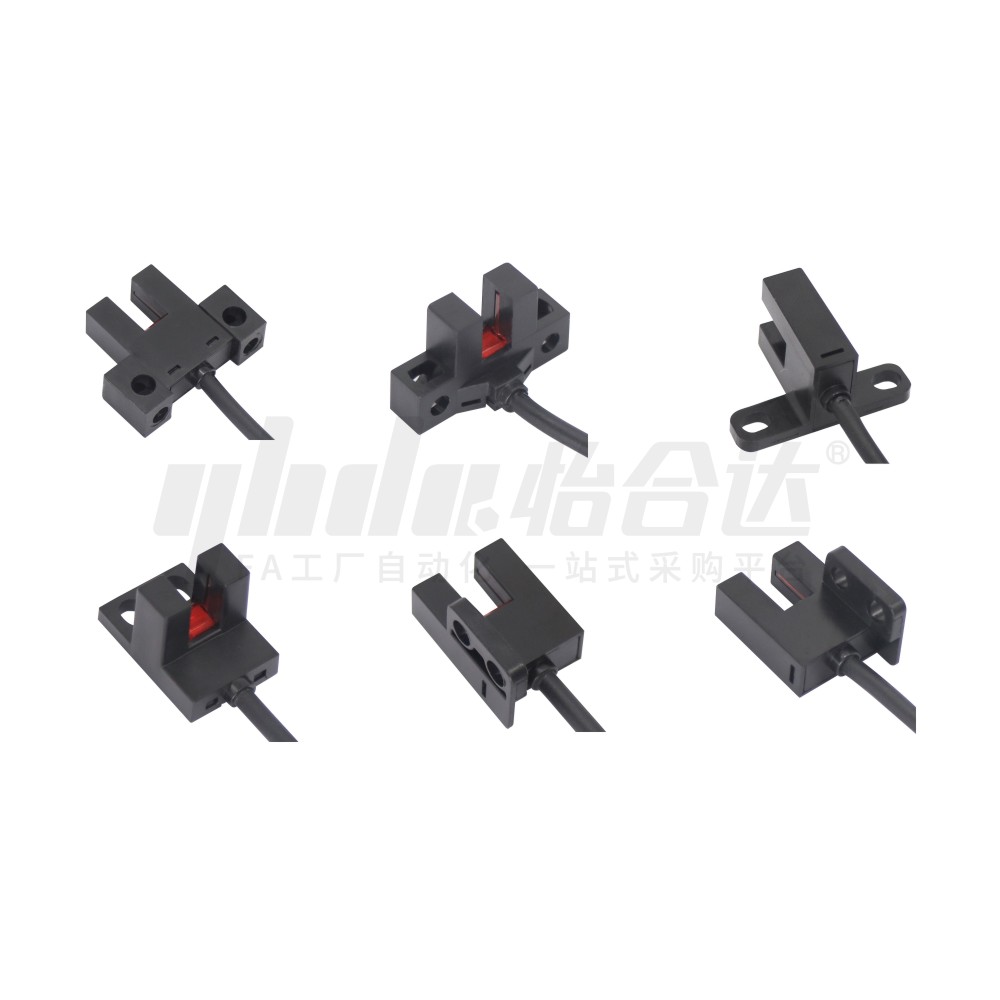

图片仅供参考，请以已选的规格为准
槽型传感器 紧凑型 ·一体式 高性价比型 槽宽5mm
品牌名称：
怡合达
条件筛选：
性价比 高性价比型
类型 紧凑型
检测槽宽（mm） 5
连接方式 一体式
种类筛选 槽型传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
技术图档

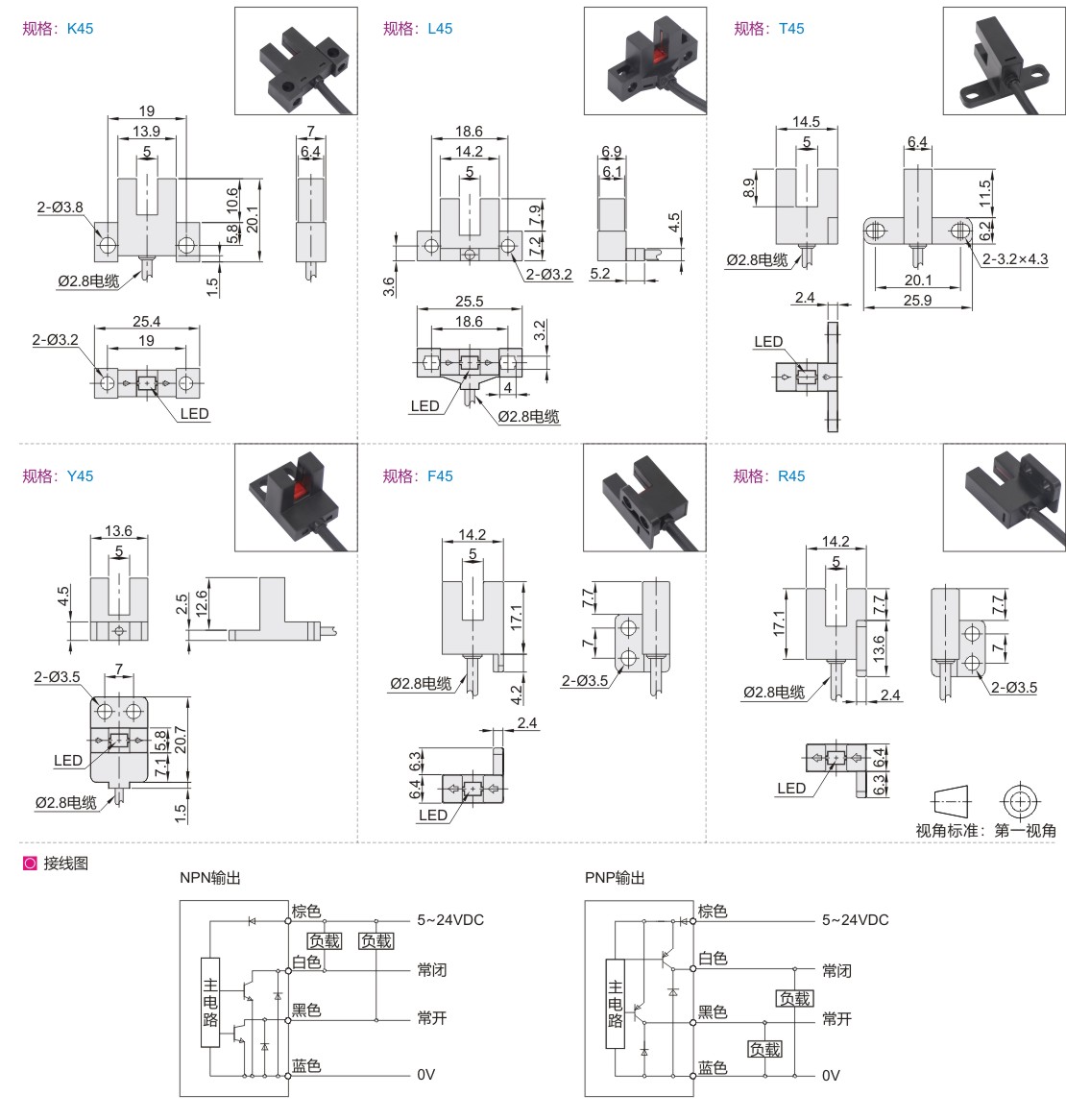

参数图
技术图档
| 代码 | 类型 | 槽宽 | |
| ZJF50 | 紧凑型 | 一体式 | 5mm |
参数图
选型表
| 型号 | 输出模式 | 线长 | 线缆材质 | 重量(g) | |||
| 代码 | 规格 | 2米线长 | 3米线长 | 5米线长 | |||
| ZJF50 | K45 | N (NPN) P (PNP) |
无指定(2米) 3(3米) 5(5米) |
无指定(标准) GR(高柔) |
≈25 | ≈37 | ≈61 |
| L45 | |||||||
| T45 | |||||||
| Y45 | |||||||
| F45 | |||||||
| R45 | |||||||
性能参数表
| 检测距离 | 5mm(槽宽) |
| 标准检测物 | 0.8×1.2mm以上的不透明物体 |
| 重复精度 | 0.03mm以下 |
| 开关模式 | L.on(入光动作)/D.on(遮光动作)可切换 |
| 指示灯 | 检测到物体时灯灭，无物体时灯亮 |
| 响应频率 | 3KHz |
| 光源 | 红外光 |
| 工作电压 | 5~24V DC |
| 残留电压 | 1V以下(负载电流100mA时) |
| 消耗电流 | ≤8mA |
| 保护电路 | 浪涌保护，反极性保护 |
| 环境光度 | 受光面照度 白炽灯：1000lux以下 |
| 环境温度 | 工作时： -25℃~+55℃保存时： -30℃~+80℃, 无冻结 |
| 环境湿度 | 工作时：5%~85%RH 保存时：5%~95%RH, 无凝结 |
| 耐电压 | AC1000V1分钟，所有电源连接端子与外壳之间 |
| 耐震动 | 频率10~2000Hz, 双振幅1.5mm(最大加速度196m/s²)XYZ各方向2小时 |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上(基于DC250V) |
| 防护等级 | IP50 |
| 材质 | ABS+PC |
| 出线方式 | 直接出线，4芯电缆 |
-
