查看大图
型号筛选
未生成型号，还有 3 项未选择
重置
代码
产品选型
检测槽宽(mm)
输出功能
线长
图片仅供参考，请以已选的规格为准
槽型传感器 高性价比型 槽宽15/25/30mm 宽槽型 · 一体式
品牌名称：
怡合达
条件筛选：
性价比 高性价比型
类型 宽槽型
产品种类 槽型传感器
检测槽宽（mm） 15/25/30
连接方式 一体式
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
槽宽 | |
| ZJF80 | 宽槽型 | 一体式 | 15/25/30mm |

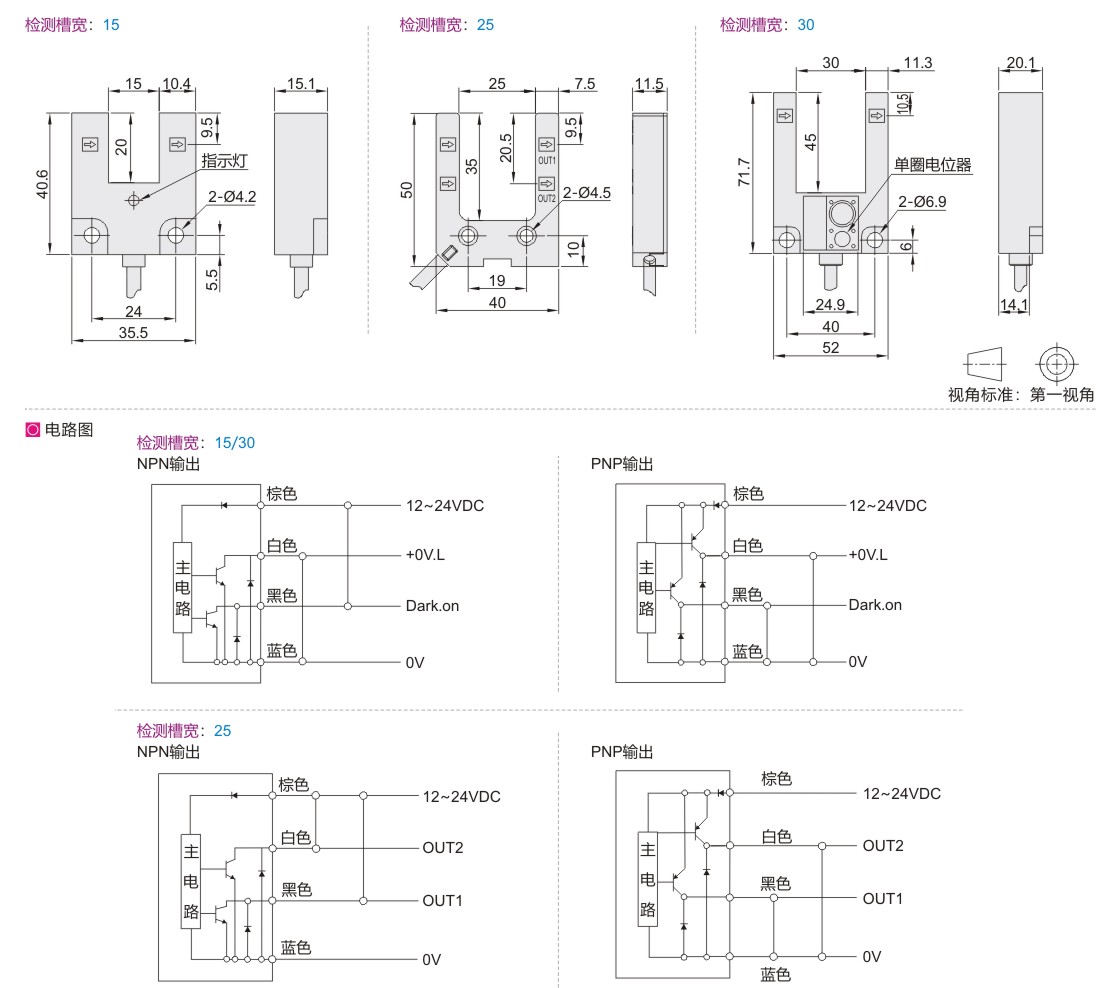

参数图
选型表
| 型号 | 输出功能 |
线长 |
出线方式 |
重量(g) | |||
| 代码 | 检测槽宽(mm) | 2米线长 | 3米线长 | 5米线长 | |||
| ZJF80 | 15 | N(NPN) P(PNP) |
无指定(2米) 3(3米) 5(5米) |
直接出线/ 4芯电缆 |
≈50 | ≈70 | ≈113 |
| 25 | |||||||
| 30 | ≈52 | ≈87 | ≈130 | ||||
性能参数表
| 标准检测物体 | Ø1mm以上的不透明物体 |
| 响应频率 | 1KHz |
| 光源(发光波长) | 红外发光二极管(950nm) |
| 电源电压 | DC12~24V±10%脉动(p-p)10%以下 |
| 消耗电流 | 40mA以下 |
| 控制输出 | 负载电源电压DC24V以下、负载电流80mA以下(残留电压2V以下)、 NPN电压输出型入光时ON/避光时ON导线连接切换方式 |
| 保护回路 | 电源逆接保护、输出短路保护 |
| 响应时间 | 动作、复位：各1ms以下 |
| 灵敏度调整 | 单方向旋转钮 |
| 使用环境照度 | 受光面照度白炽灯：3000lx、日光：10000lx |
| 环境温度 | 工作时：－25~+55℃、保存时：－40~+70℃（无结冰、结露） |
| 环境湿度 | 工作时：35~85%RH、保存时35~95%RH（无结露） |
| 绝缘电阻 | 20MΩ以上(DC500V兆欧表） |
| 耐电压 | AC1000V50/60Hz 1min |
| 振动(耐久) | 10~55Hz双振幅1.5mmX、Y、Z各方向2h |
| 冲击(耐久) | 500m/s²X、Y、Z各方向3次 |
| 保护结构 | IEC标准 IP67 |
| 重量 | 约330g |
-
