图片仅供参考，请以已选的规格为准
日本进口 色标传感器 通用方型 漫反射式 直接出线2m/4芯线 有效检测距离18mm
品牌名称：
怡合达
条件筛选：
类型 通用方型
产品种类 色标传感器
检测方式 漫反射式
出线方式 直接出线2m/4芯线
检测距离（mm） 18
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 | |
| ZKJ11 | 色标传感器 | 通用方型 | 漫反射式 |
特点
RGB三色光源色标传感器； 根据被测颜色自动选择最宜于识别色标的R/G/B光源； 内置数字显示屏，方便操作； 2种检测模式：色标模式和颜色模式； 内置8个存储器（BANK），可存储8种设定参数值，节省检测不同工件时的设定时间。

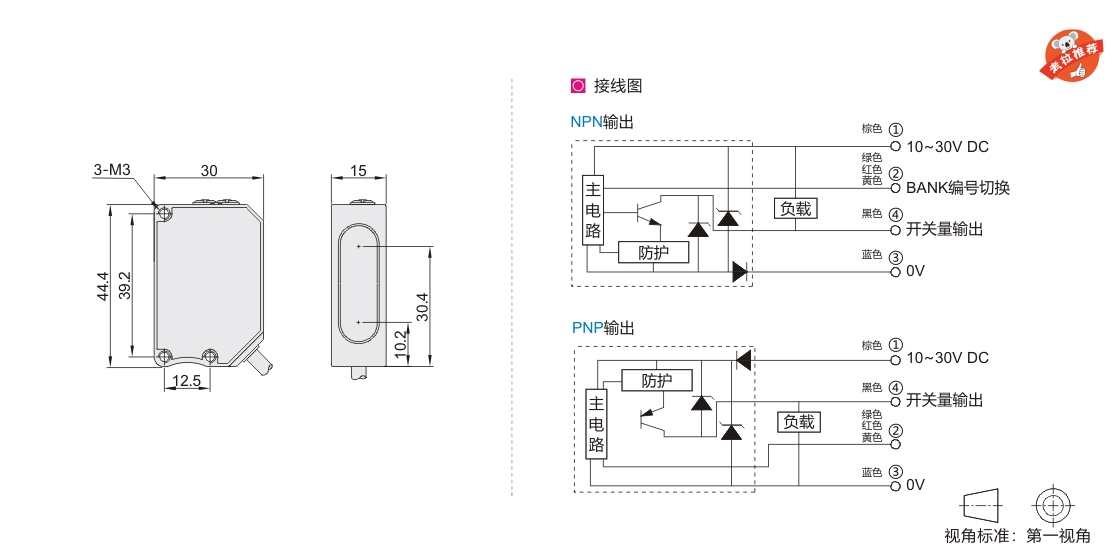

参数图
选型表
| 型号 | 检测距离 | 出线方式 | |
| 代码 | 输出功能 | ||
| ZKJ11 | N(NPN) P(PNP) |
18±2mm | 直接出线 2M/4芯电缆 |
参数表
| 光斑尺寸 | 1×6mm/18mm |
| 电源电压 | DC 10~30V ±10% |
| 消耗电流 | 35mA（12V），25mA（24V） |
| 响应时间 | 色标模式：H1/250µs，H2/500µs，L/1200µs 颜色模式：H1/800µs，H2/1600µs，L/4000µs |
| 延时功能 | OFF延时/ON延时/单脉冲延时（0~990msec 时单位：10msec；1～10sec时单位：1sec） |
| 光源 | RGB三色光源 |
| 指示灯 | 输出指示灯：橙色，稳定指示灯：绿色 |
| 显示器 | 7段，3位数显（红色及绿色LED） |
| 开关量输出 | NPN/PNP集电极开路输出，≦100mA Max/30V DC |
| 常开/常闭模式 | 常开（入光动作）/常闭（遮光动作）模式可选 |
| 环境温度/湿度 | -25～+55℃/35～95%RH |
| 绝缘电阻 | ≥20M Ohm（500V DC） |
| 防护等级 | IP67 |
| 认证 | IEC，CE |
| 耐撞击 | 50G（500m/s² )，XYZ三方向 |
| 环境照度 | 阳光≤10000 勒克斯（lux），白炽灯照射≤3000勒克斯（lux） |
| 材质 | 抗菌型ABS（外壳），PMMA（镜头） |
-
