怡合达自营 色标传感器 高性价比型 漫反射式 直接出线2m/4芯线 有效检测距离18~28mm
品牌名称：
怡合达
条件筛选：
类型 高性价比型
产品种类 色标传感器
检测方式 漫反射式
出线方式 直接出线2m/4芯线
检测距离（mm） 18~28
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
检测方式 | |
| ZKJ21 | 色标传感器 | 高性价比型 | 漫反射式 |
特点
色标传感器最佳LED自动选择功能，设定简单，能满足多方面的色标检测需求，自动
选择三种（R、G、B）LED中的一种（单色），实现500μs高速反应的检测模式，同时
使用三种颜色（R、G、B）的LED，通过反射光的比率可高精度判别色标颜色，有效检
测色标周围带花纹及图案的薄膜等，这款色标传感器检测距离是同类色标传感器的3
倍并且检测回差可调，可消除被测物体抖动的影响。

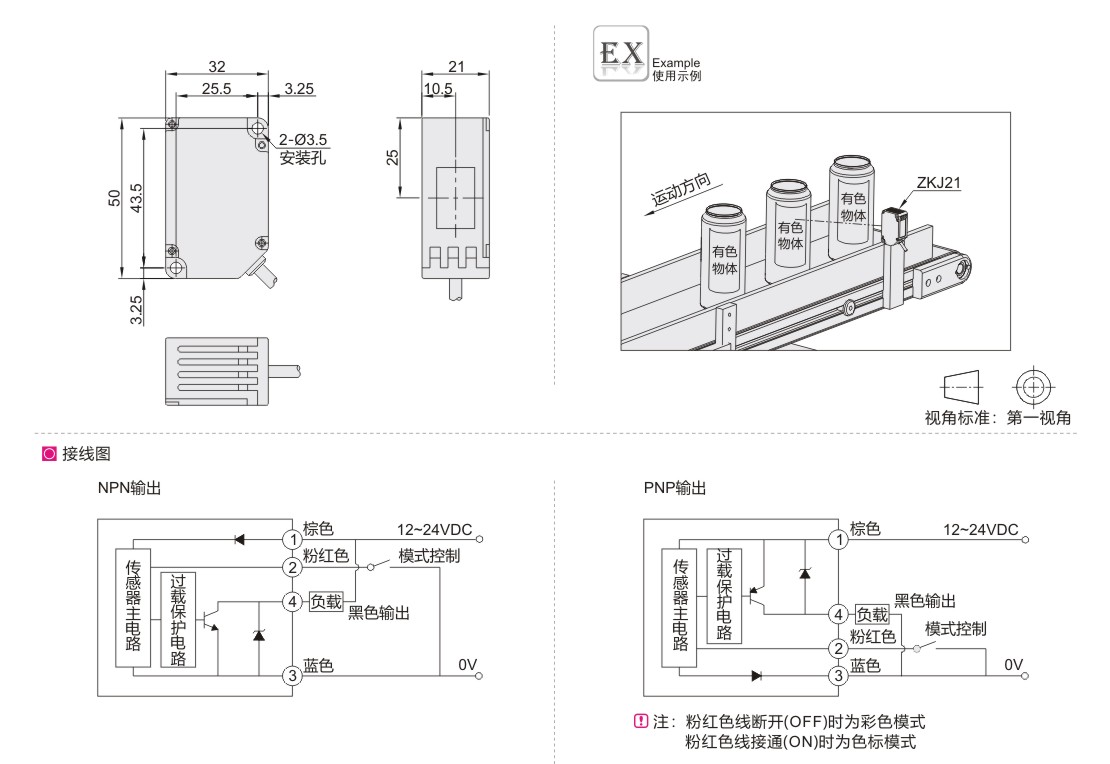

参数图
选型表
| 型号 | 检测距离 | 出线方式 | |
| 代码 | 输出功能 | ||
| ZKJ21 | N(NPN) P(PNP) |
18~28mm | 直接出线 2M/4芯电缆 |
技术参数
| 输出 | NPN/PNP开路集电极晶体管，最大流入电流50mA，外加电压：30VDC以下， 剩余电压：1.5V以下（流入电流50mA时） |
|
| 电源电压 | 24VDC±10%脉冲P-P10%以下 | |
| 消耗电流 | 功率850mW以下（电源电压24V时，消耗电流35mA以下） | |
| 反应时间 | 小于200µs | |
| 模式切换 | 色标模式 | Low(ON)0至0.6VDC;流出电流0.5mA以下；输入阻抗约10KΩ |
| 彩色模式 | High(OFF)12至+V DC或 开放 | |
| 输出操作 | 色标模式 | 色标检出时ON |
| 彩色模式 | 一致时ON | |
| 投光元件 | 复合LED：红色/绿色/蓝色（投光波峰波长：640nm/525nm/470nm） | |
| 环境温/湿度 | -10℃至55℃ 35%至88%相对湿度 | |
| 短路保护 | 内置 | |
| 外壳材料 | ABS工程塑料 | |
-
