查看大图
型号筛选
未生成型号，还有 1 项未选择
重置
代码
产品选型
输出功能
图片仅供参考，请以已选的规格为准
色标传感器 中文数显型 漫反射式·检测距离17mm
品牌名称：
怡合达
条件筛选：
类型 中文数显型
产品种类 色标传感器
检测方式 漫反射式
检测距离（mm） 17
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
检测方式 | |
| ZKJ24 | 色标传感器 | 中文数显型 | 漫反射式 |

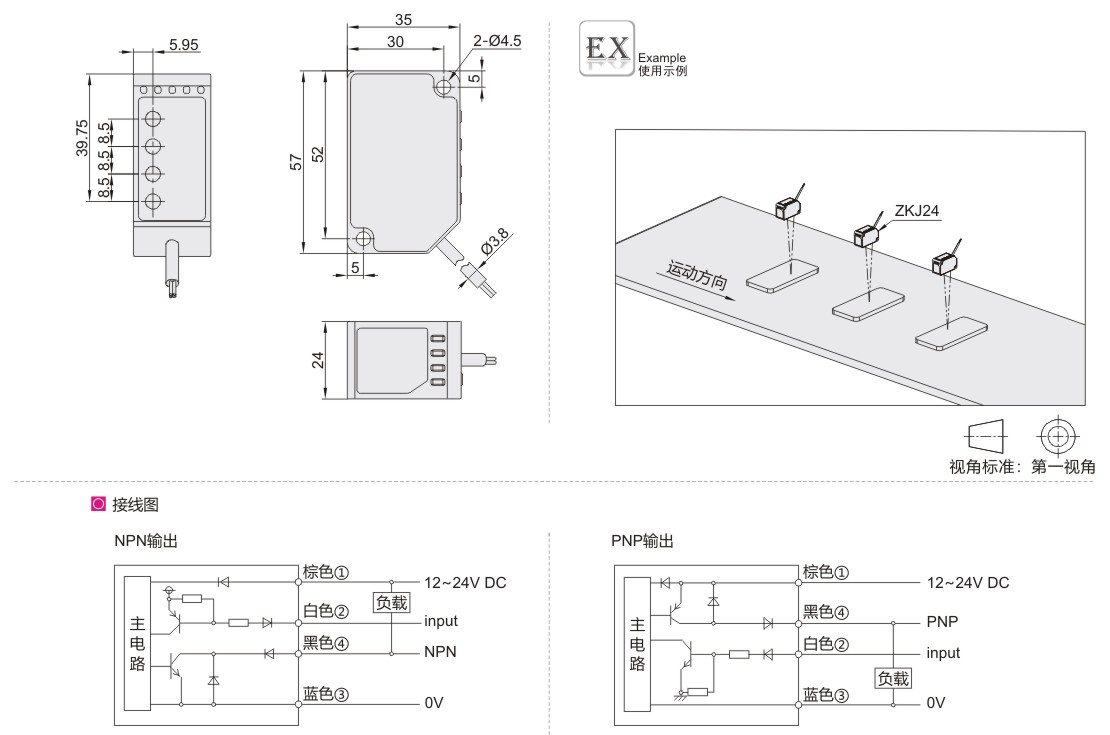

参数图
选型表
| 型号 | 检测距离 | 出线方式 | |
| 代码 | 输出功能 | ||
| ZKJ24 | N(NPN) P(PNP) |
17±5mm | 直接出线 2M/4芯电缆 |
技术参数
| 输出功能 | NPN输出 | PNP输出 |
| 工作电压 | DC12~24V±10% | |
| 消耗(空载)电流 | <35mA | |
| 光源 | RGB三色二极管 | |
| 检测模式 | 颜色模式和色标模式可切换 | |
| 响应时间 | <1ms | |
| 响应频率 | 颜色模式＞1000Hz；色标模式＞1500Hz | |
| 最大输入电流 | 100mA | |
| 残余电压 | <1.5V | |
| 开关模式 | L.on(入光动作)/D.on(遮光动作)可切换 | |
| 环境照度 | 白炽灯≤3000Lux；太阳光≤10000Lux | |
| 环境温度 | 工作时：-10℃~55℃；保存时：-25℃~70℃,无冻结 | |
| 环境湿度 | 工作时：35%~85%RH；保存时：35%~95%RH，无凝结 | |
| 保护电路 | 极性反接保护/浪涌保护/短路保护 | |
| 保护等级 | IP67 | |
| 外壳材质 | PC | |
| 耐振动 | 10~55Hz，双振幅1.0mm，X/Y/Z方向各30分钟 | |
| 耐冲击 | 300m/S²,X/Y/Z方向各3次 | |
-
