色标传感器 标准型 漫反射式·检测距离10mm
品牌名称：
怡合达
条件筛选：
类型 标准型
产品种类 色标传感器
检测方式 漫反射式
检测距离（mm） 10
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图

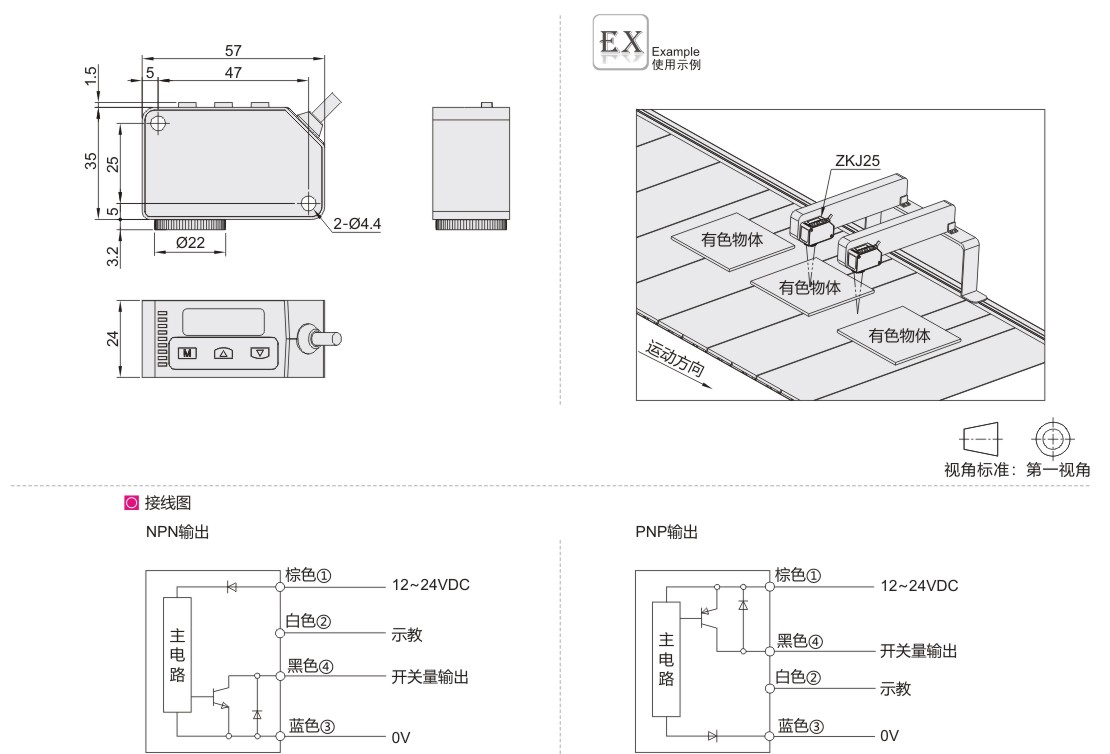

参数图
材质图
| 代码 | 类型 |
检测方式 | |
| ZKJ25 | 色标传感器 | 标准型 | 漫反射式 |
参数图
选型表
| 型号 | 检测距离 | 出线方式 | |
| 代码 | 输出功能 | ||
| ZKJ25 | N(NPN) P(PNP) |
10±3mm | 直接出线 2M/4芯电缆 |
技术参数
| 输出功能 | NPN输出 | PNP输出 |
| 光点尺寸 | 1×6mm(设定距离：10mm) | |
| 开关模式 | L.on(入光动作)/D.on(遮光动作)可切换 | |
| 指示灯 | 输出指示灯(橙色) | |
| 数字显示屏 | 4位数码管显示 | |
| 响应时间 | 色标模式0.05ms；颜色模式0.2ms | |
| 延时功能 | OFF延时/ON延时/单脉冲延时(0~9999ms时，单位：1ms) | |
| 投光元件 | 红色/蓝色/绿色 复合LED(投光波峰波长：625nm/470nm/525nm) | |
| 工作电压 | 12~24VDC±10% | |
| 消耗电流 | <35mA(24V) | |
| 负载电流 | <50mA | |
| 环境温度 | 工作温度：-10℃~55℃,无冻结，无凝结；存储温度：-20℃~70℃ | |
| 环境湿度 | 35%~85%RH | |
| 绝缘电阻 | 所有接线端子与外壳之间，在DC500V时，绝缘阻值＞20MΩ | |
| 保护电路 | 反极性保护/短路保护 | |
| 静电 | ±8000V(空气放电) | |
| 保护等级 | IP67 | |
| 群脉冲 | ±2000V | |
| 抗振动 | 10~50Hz，1.5mm振幅，X、Y、Z三个方向各2小时 | |
| 环境照度 | 白炽灯：受光面照明度3000lux以下 | |
-
