        安全光栅 通用型 尺寸35*50

        本产品为成对销售（包含发射端和接收端）。

        品牌名称：

        怡合达

        条件筛选：

        类型 通用型
        种类筛选 安全光栅

        产品型号：

        ZOB14-8-K10-A-N

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(对)：

        起订量：1对

        , 加量幅度：1对

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品选型指导手册

            产品使用说明书

            材质图

            参数图

            材质图
            代码 类型
            ZOB14 安全光栅 通用型



            特点
            ● 自检功能完善，当光电安全保护装置出现故障时，确保不向所控制设备发送错误的信号；
            ● 采用线同步技术，抗干扰能力强；
            ● 光电循环自检，提升设备安全性；
            ● SMD贴片设计，进口高端元器件。

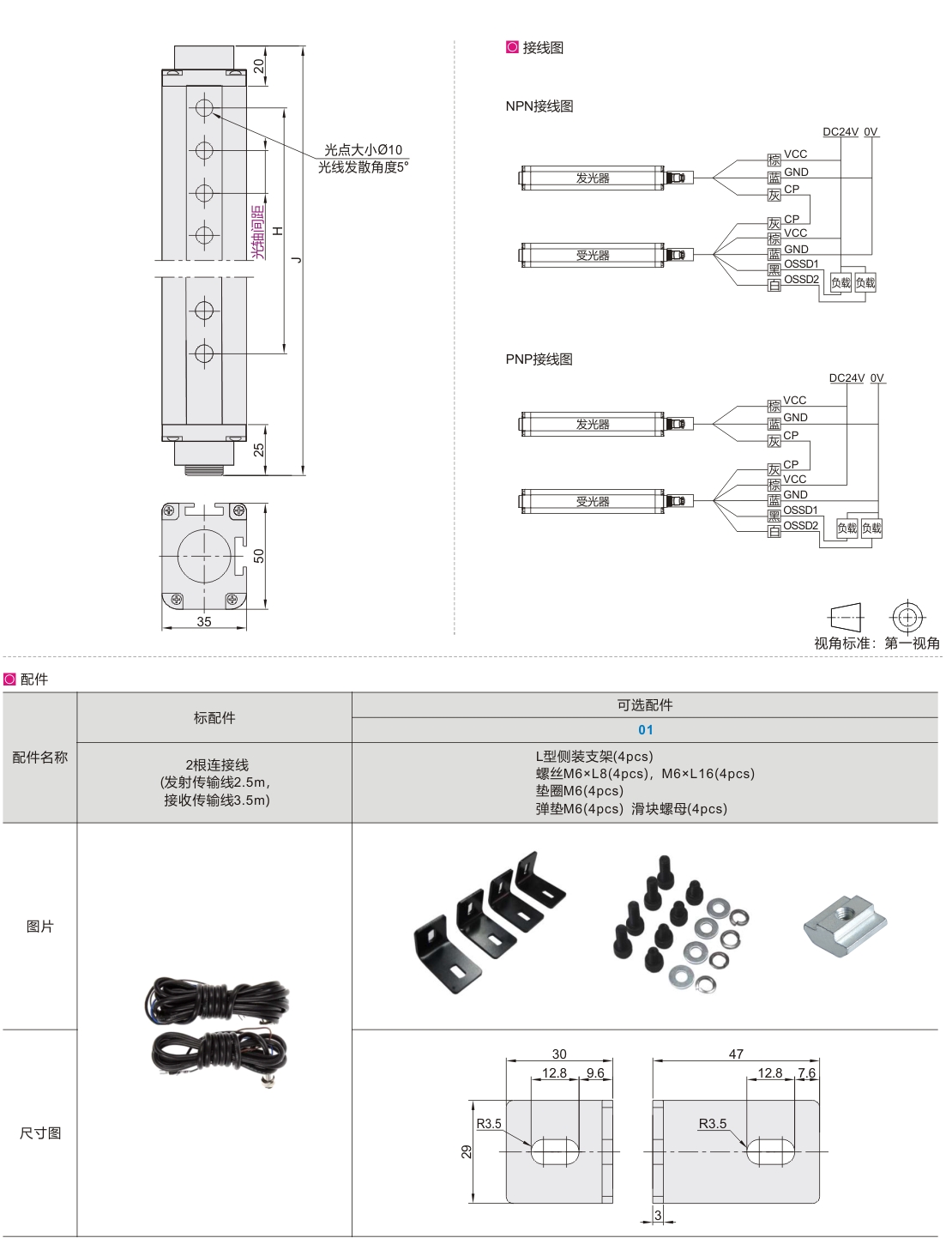

            参数图



            选型表

            型号
            		 光轴
            间距
            		 信号输出
            方式            		 可选
            配件            		 线长
            (m)            		 输出
            数量            		 检测
            距离
            (m)            		 有效
            保护
            高度H            		 光幕
            高度
            J
            代码 光束数
            ZOB14 8 K10
            (10mm)            		 A(NPN)
            B(PNP)

            N(无支架)



                      01
            L型侧装支(4pcs)
            滑块螺母(4pcs)
            螺M6×L8(4pcs)
            螺M6×L16(4pcs)
            垫圈M6(4pcs)
            弹垫M6(4pcs)

            无指定
            (标准)
            5



            10

            		 两组 0.1~5 70 150
            12 110 190
            16 150 230
            20 190 270
            24 230 310
            28 270 350
            32 310 390
            36 350 430
            40 390 470
            44 430 510
            48 470 550
            52 510 590
            56 550 630
            60 590 670
            64 630 710
            4 K20
            (20mm)            		 60 125
            6 100 190
            8 140 230
            10 180 270
            12 220 310
            14 260 350
            16 300 390
            18 340 430
            20 380 470
            22 420 510
            24 460 550
            26 500 590
            28 540 630
            30 580 670
            32 620 710
            34 660 750
            36 700 790
            38 740 830
            40 780 870
            42 820 910
            44 860 950
            46 900 990
            48 940 1030
            50 980 1070
            52 1020 1110
            54 1060 1150
            56 1100 1190
            58 1140 1230
            60 1180 1270
            4 K40
            (40mm)            		 120 210
            6 200 290
            8 280 370
            10 360 450
            12 440 530
            14 520 610
            16 600 690
            18 680 770
            20 760 850
            22 840 930
            24 920 1010
            26 1000 1090
            28 1080 1170
            30 1160 1250
            32 1240 1330
            34 1320 1410
            36 1400 1490
            38 1480 1570
            40 1560 1650
            42 1640 1730
            44 1720 1810
            46 1800 1890
            48 1880 1970
            50 1960 2050
            52 2040 2130
            54 2120 2210
            56 2200 2290
            58 2280 2370
            60 2360 2450



            技术参数

            光幕形式 对射式
            光轴间距 10mm 20mm 40mm
            分辨率 15mm 25mm 45mm
            光束数 8、12、16...64 4、6、8...60 4、6、8...60
            保护高度 光轴间距×(光束数-1)
            电源电压 DC24V±20%
            功率 <5W
            响应时间 <10ms
            绝缘电阻 ≥100MΩ
            工作环境温度 -10℃~55℃
            储存环境温度 -25℃~70℃
            工作环境湿度 温度20℃时，空气相对湿度＜85%
            输出电流 ≤200mA
            抗光干扰 10000Lux(入射角I＞5°)
            介电强度 ACI500V.60S.无击穿或闪烁
            截面尺寸 35×50mm
