        安全光栅 抗强光型

        本产品为成对销售（包含发射端和接收端）。

        品牌名称：

        怡合达

        条件筛选：

        类型 抗强光型
        种类筛选 安全光栅

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品选型指导手册

            产品使用说明书

            材质图

            参数图

            材质图
            代码 类型
            ZOB09 安全光栅 抗强光型



            产品特点
            ● 超强抗光干扰，太阳光照射不受影响;
            ● 抗电磁干扰能力强，能够有效抗击设备电机的各种电磁干扰影响；
            ● 采用线同步技术：抗光干扰能力强。

            配套线缆：发射端接收端各3.5m，线缆直径6mm，最小弯曲半径20mm。

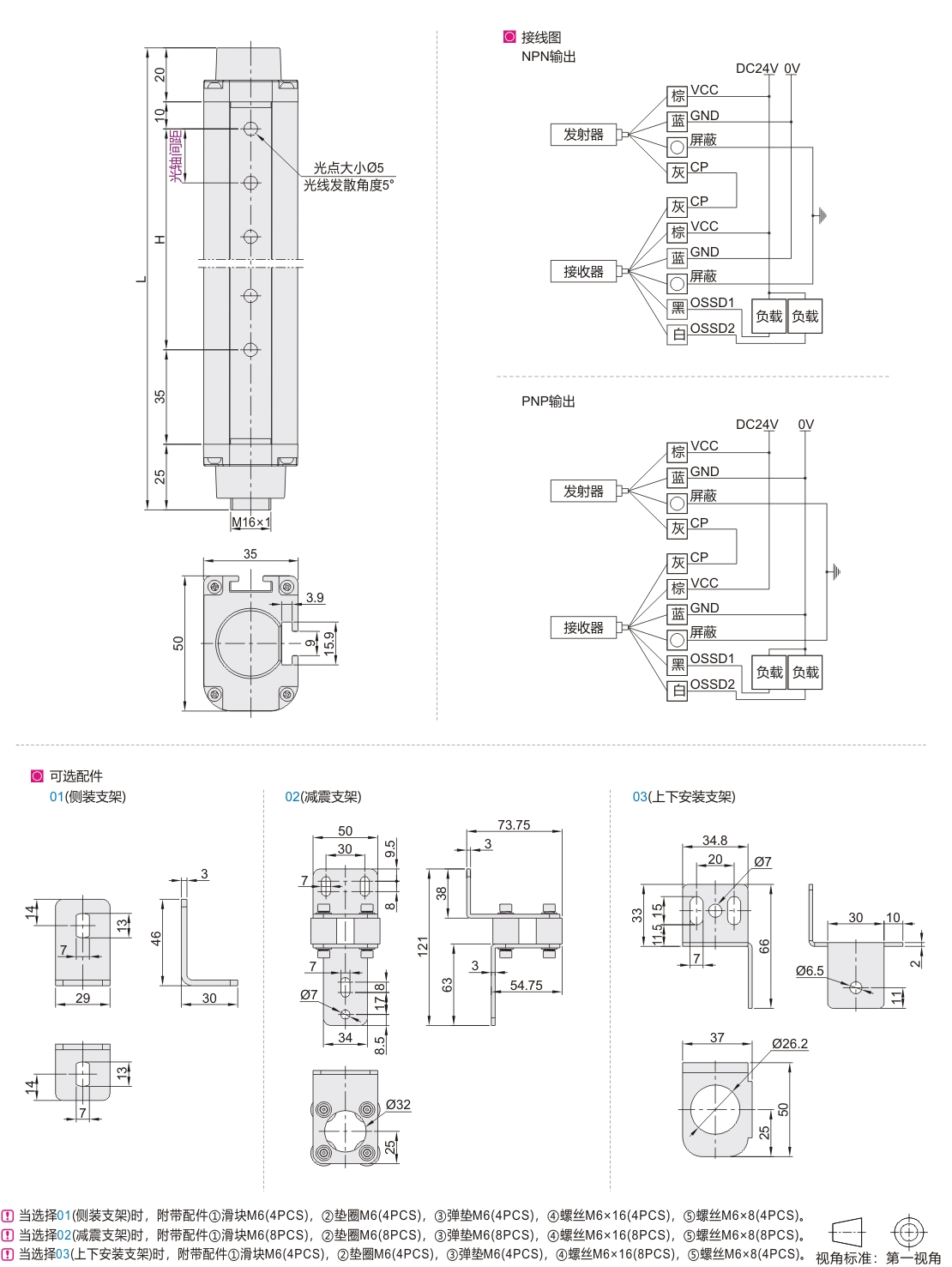

            参数图



            选型表

            型号
            		 光轴间距
            		 信号输出
            方式
            		 可选配件
            		 检测距离
            (m)
            		 线长
            (m)
            		 H
            有效保护高度
            		 L
            光栅总高度
            代码 光束数
            ZOB09 8 K20(20mm) A(NPN)
            B(PNP)            		 N(无支架)
            01(侧装支架)
            02(减震支架)
            03(上下安装支架)            		 2(0.1～2)
            5(0.1～5)

            无指定
            (标准)
            5


            10

            		 140 230
            16 300 390
            24 460 550
            32 620 710
            40 780 870
            48 940 1030
            56 1100 1190
            64 1260 1350
            72 1420 1510
            8 K40(40mm) 280 370
            12 440 530
            16 600 690
            20 760 850
            24 920 1010
            28 1080 1170
            32 1240 1330
            36 1400 1490
            40 1560 1650
            44 1720 1810
            48 1880 1970
            52 2040 2130
            56 2200 2290
            60 2360 2450



            技术参数

            光轴间距 20mm 40mm
            光束数 8、16、24...72 8、16、24...60
            保护高度 H=光轴间距×(光束数-1)
            电源电压 DC10V~30V
            功率 <5W
            响应时间 (光束数×0.1ms)+0.4ms
            信号输出 NPN常闭/PNP常闭
            工作温度 -10℃~+55℃
            储存温度 -30℃~+70℃
            工作湿度 温度20℃时，空气相对湿度<85%
            抗光干扰 100000Lux(入射角I>5°）
            光幕形式 对射式
            防护等级 IP65
            电路保护 电源过压保护、反极性保护和输出过流保护
