        安全光栅 侧面安装 超薄型

        本产品为成对销售（包含发射端和接收端）。

        条件筛选：

        类型 超薄型
        安装方式 侧面安装
        种类筛选 安全光栅

        产品型号：

        ZOB21-8-K10-A-2

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(对)：

        起订量：1对

        , 加量幅度：1对

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品使用说明书

            材质图

            参数图

            材质图
            代码 类型
            		 安装方式 标配件
            ZOB21 安全光栅 超薄型 侧面安装 螺丝M4×L20(4PCS）



            特点
            ● 超薄感光面，截面尺寸为39×15.7mm；
            ● 抗电磁干扰能力强，能够有效抗击电机设备的各种电磁干扰影响;
            ● 采用线同步技术，抗光干扰能力强：
            ● 默认常闭输出。

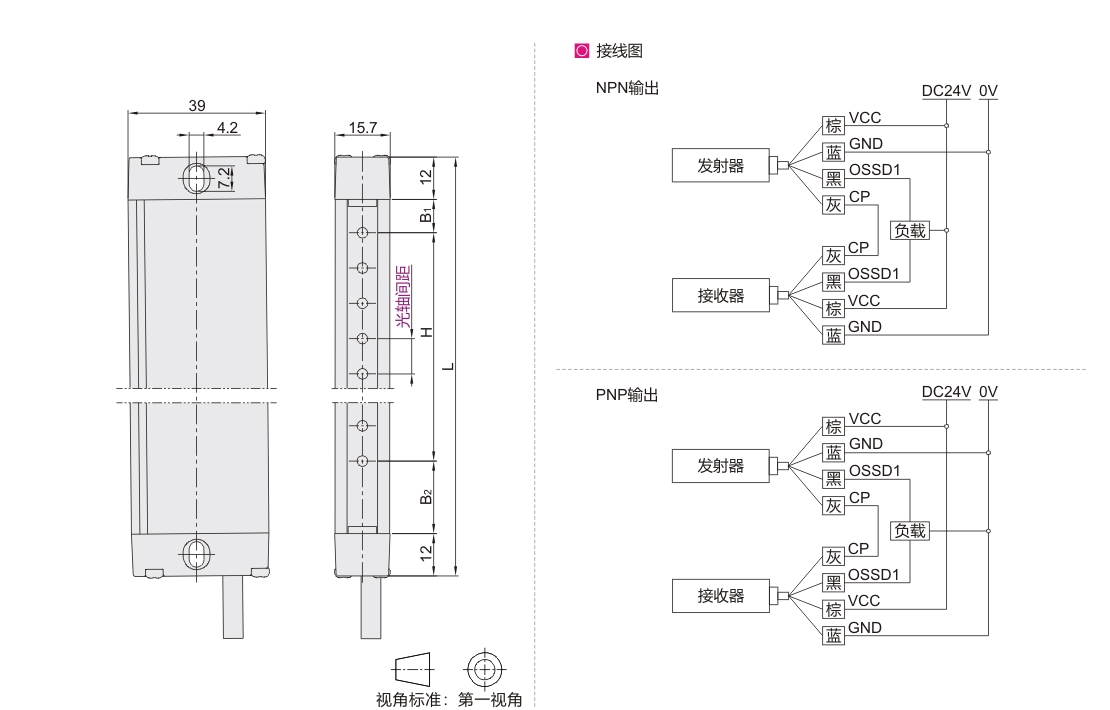

            参数图



            选型表

            型号 光轴间距 信号输出方式 线长(m) 检测距离(m) H
            有效保护高度            		 L
            光栅总高度            		 B1 B2
            代码 光束数
            ZOB21 8 K10
            (10mm)            		 A(NPN)
            B(PNP)            		 2
            5
            10            		 0.1~2 70 104 5 5
            12 110 144
            16 150 184
            20 190 224
            24 230 264
            28 270 304
            32 310 344
            36 350 384
            40 390 424
            44 430 464
            48 470 504
            52 510 544
            56 550 584
            60 590 624
            64 630 664
            68 670 704
            72 710 744
            76 750 784
            80 790 824
            84 830 864
            88 870 904
            92 910 944
            96 950 984
            100 990 1024
            104 1030 1064
            108 1070 1104
            112 1110 1144
            116 1150 1184
            120 1190 1224
            124 1230 1264
            128 1270 1304
            4 K20
            (20mm)            		 60 104 5 15
            6 100 144
            8 140 184
            10 180 224
            12 220 264
            14 260 304
            16 300 344
            18 340 384
            20 380 424
            22 420 464
            24 460 504
            26 500 544
            28 540 584
            30 580 624
            32 620 664
            34 660 704
            36 700 744
            38 740 784
            40 780 824
            42 820 864
            44 860 904
            46 900 944
            48 940 984
            50 980 1024
            52 1020 1064
            54 1060 1104
            56 1100 1144
            58 1140 1184
            60 1180 1224
            62 1220 1264
            64 1260 1304
            4 K40
            (40mm)            		 120 164
            6 200 244
            8 280 324
            10 360 404
            12 440 484
            14 520 564
            16 600 644
            18 680 724
            20 760 804
            22 840 884
            24 920 964
            26 1000 1044
            28 1080 1124
            30 1160 1204
            32 1240 1284
            34 1320 1364
            36 1400 1444
            38 1480 1524
            40 1560 1604



            技术参数

            光栅形式 对射式
            保护高度 光轴间距×(光束数-1)
            功率 <5W
            光轴间距 10mm 20mm 40mm
            分辨率 15mm 25mm 45mm
            发射光源 940nm
            响应时间 (光束数×0.1ms)+0.4ms
            安全输出
            (OSSD)            		 NPN/PNP输出，负载电流200mA以下，残余电压1V以下
            (因电缆延长导致的电压降除外)，漏电流1mA以下
            防护电路 电源过压保护、反极性保护和输出过流保护
            抗光干扰 10000Lux(入射角I>5°)
            外壳材质 铝合金
            外壳防护等级 IP54
            工作环境温度 -10℃~55℃(无凝结)
            储存环境温度 -30℃~70℃(无凝结)
            工作环境湿度 温度20℃时，空气相对湿度<85%
