        安全光栅 防水型

        本产品为成对销售（包含发射端和接收端）。

        品牌名称：

        怡合达

        条件筛选：

        类型 防水型
        种类筛选 安全光栅

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品选型指导手册

            产品使用说明书

            材质图

            参数图

            材质图
            代码 类型
            ZOB11 安全光栅 防水型



            产品特点
            ● 防水等级高，防护等级达IP68；
            ● 抗电磁干扰能力强，能够有效抗击设备电机的各种电磁干扰影响：
            ● 采用线同步技术：抗光干扰能力强



            配套线缆：发射端2.5m，接收端3.5m，线缆直径6mm，最小弯曲半径20mm。

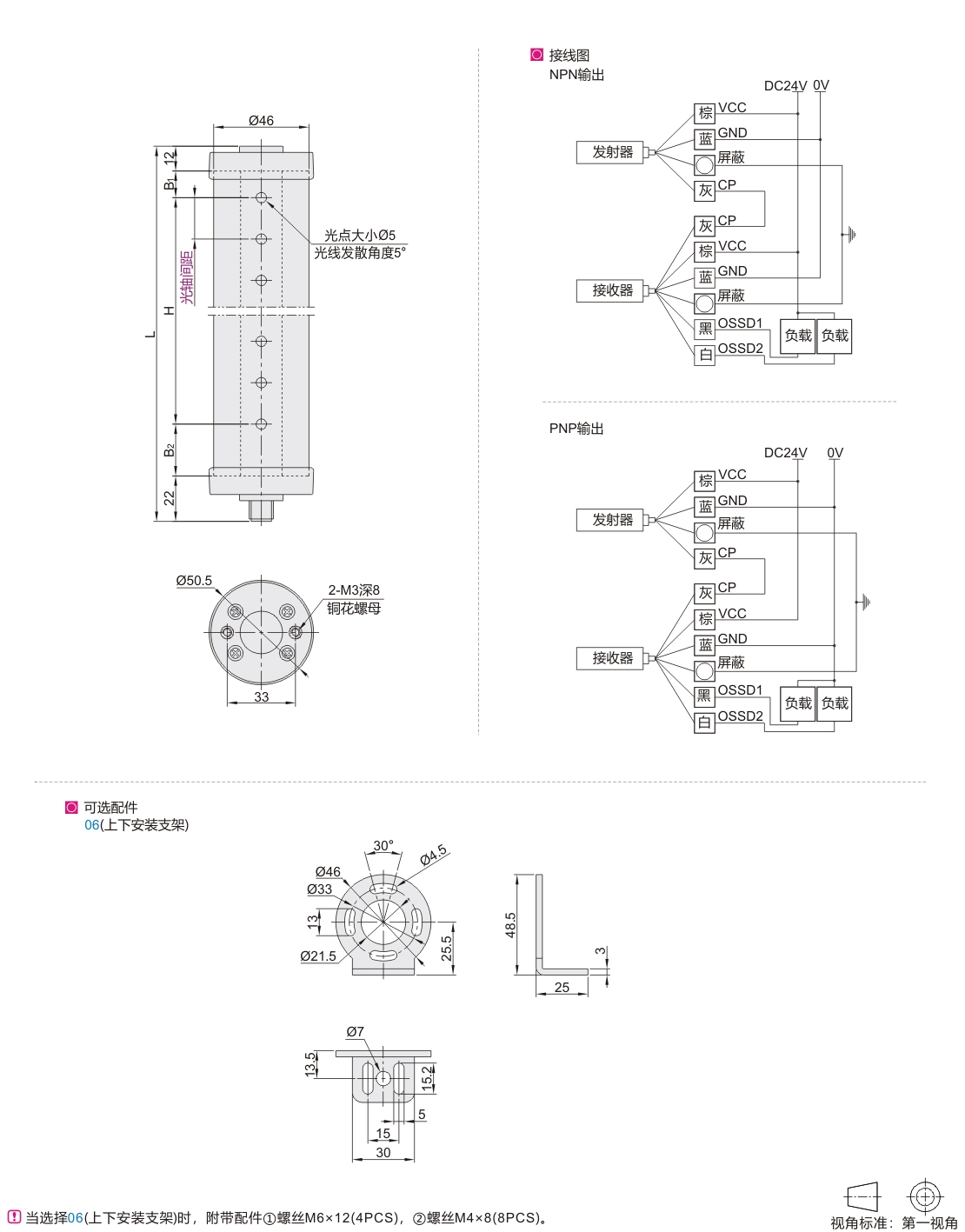

            参数图



            选型表

            型号
            		 光轴间距
            		 信号输出
            方式
            		 可选配件
            		 检测距离
            (m)
            		 H
            有效保护高度
            		 L
            光栅总高度
            		 B1
            		 B2
            代码 光束数
            ZOB11 8 K10
            (10mm)            		 A(NPN)
            B(PNP)            		 N(无支架)
            06(上下安装支架)            		 2(0.1～2)
            4(0.1～4)            		 70 139 5 30
            12 110 179
            16 150 219
            20 190 259
            24 230 299
            28 270 339
            32 310 379
            36 350 419
            40 390 459
            44 430 499
            48 470 539
            52 510 579
            56 550 619
            60 590 659
            64 630 699
            68 670 739
            72 710 779
            6 K20
            (20mm)            		 100 179 10 35
            8 140 219
            10 180 259
            12 220 299
            14 260 339
            16 300 379
            18 340 419
            20 380 459
            22 420 499
            24 460 539
            26 500 579
            28 540 619
            30 580 659
            32 620 699
            34 660 739
            36 700 779
            38 740 819
            40 780 859
            42 820 899
            44 860 939
            46 900 979
            48 940 1019
            50 980 1059
            52 1020 1099
            54 1060 1139
            56 1100 1179
            58 1140 1219
            60 1180 1259
            62 1220 1299
            64 1260 1339
            66 1300 1379
            68 1340 1419
            70 1380 1459
            72 1420 1499
            4 K40
            (40mm)            		 120 199
            6 200 279
            8 280 359
            10 360 439
            12 440 519
            14 520 599
            16 600 679
            18 680 759
            20 760 839
            22 840 919
            24 920 999
            26 1000 1079
            28 1080 1159
            30 1160 1239
            32 1240 1319
            34 1320 1399
            36 1400 1479



            技术参数

            光轴间距 10mm 20mm 40mm
            光束数 8、12、16...72 6、8...72 4、6、8...36
            保护高度 H=光轴间距×(光束数-1)
            电源电压 DC 10V~30V
            功率 <5W
            响应时间 (光束数×0.1ms)+0.4ms
            信号输出 NPN常闭/PNP常闭
            工作温度 -10℃~+55℃
            储存温度 -30℃~+60℃
            工作湿度 温度20℃时，空气相对湿度<85%
            抗光干扰 10000Lux(入射角I>5°)
            光幕形式 对射式
            防护等级 IP68
            电路保护 电源过压保护、反极性保护和输出过流保护
