安全门锁 (主体+匹配器)配套 扁平型
品牌名称：
怡合达
条件筛选：
外形 扁平型
产品组成 (主体+匹配器)配套
接线口牙径 直接出线
种类筛选 安全门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | |
| ZKL41 | 安全门锁 | 扁平型 |
产品特点：
● 采用自检交叉互检设计：周期性的双重互检提高安全性；
● 独立余双输出：防止单个回路失效引起安全隐患；
● 具有磁保持功能，磁保持力可达15N，可以替代门磁吸。

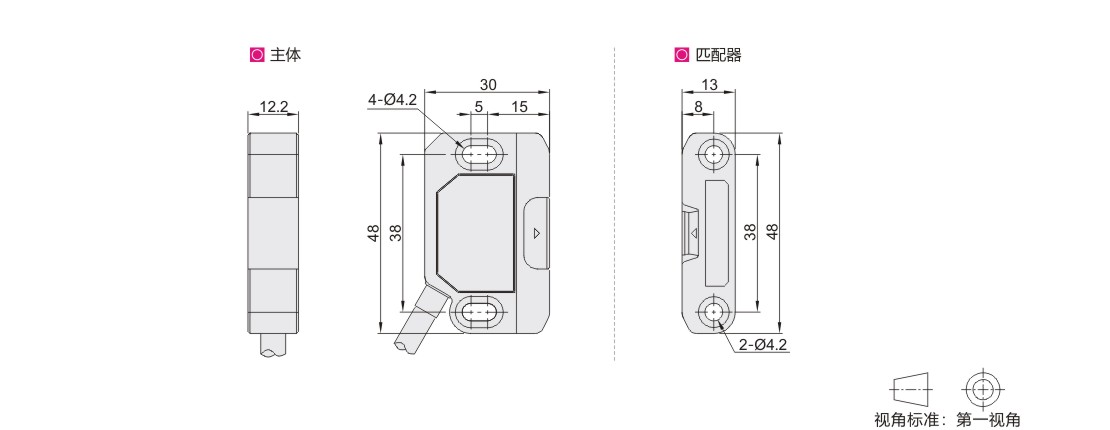

参数图
选型表
| 型号 | 编码方式 | 安全输出 | 级联功能 | 标配线缆 | ||||||||||||||||||||||||||||||||||||||||||||
| 代码 | 输出方式 | |||||||||||||||||||||||||||||||||||||||||||||||
| ZKL41 | N(NPN) P(PNP) |
通用编码 | 有 | 有 | 5m | |||||||||||||||||||||||||||||||||||||||||||
技术参数
| 工作电源 | DC24V±15% |
| 功率 | <1W |
| 风险时间 | 50ms |
| 响应时间 | 50ms |
| 磁保持力 | >15N |
| 操作频率 | 1HZ |
| 安全输出 (OSSD) |
PNP晶体管输出 ：负载电流200mA以下 ，残余电压1V以下 ，漏电流1mA以下 NPN晶体管输出 ：负载电流200mA以下 ，残余电压1V以下 ，漏电流1mA以下 |
| 防护电路 | 电源过压保护 、反极性保护和输出过流保护 |
| 外壳防护等级 | IP65 |
| 抗振动能力 | 频率10 ~50Hz ，振幅0.35±0.05mm ，X、Y、Z方向各20次 |
| 工作环境温度 | -10~50℃ , 无凝结 |
| 储存环境温度 | -30~70℃ , 无凝结 |
| 工作环境湿度 | 温度20℃时 ，空气相对湿度<85% |

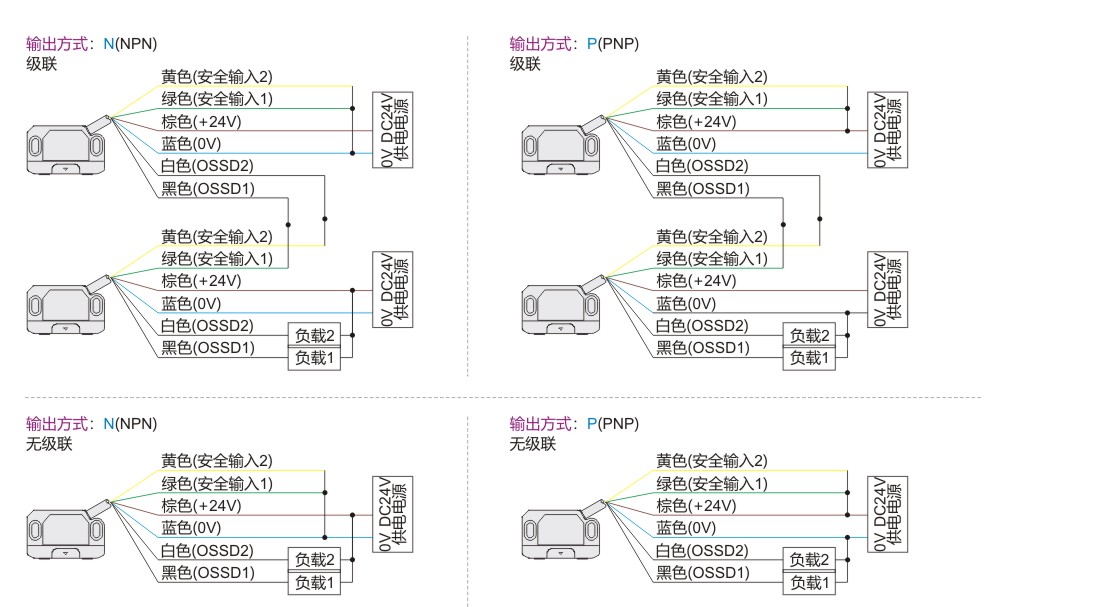

接线图
-
