图片仅供参考，请以已选的规格为准
安全门锁 导管口尺寸：M16 小型•4触点
品牌名称：
怡合达
条件筛选：
外形 小型
触点配置 4触点
头部材质 金属/塑料
产品组成 门锁主体
接线口牙径 M16航空插头
种类筛选 安全门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 头部材质 | 导管口尺寸 |
| ZKL46 | 小型 | 金属/塑料 | M16 |

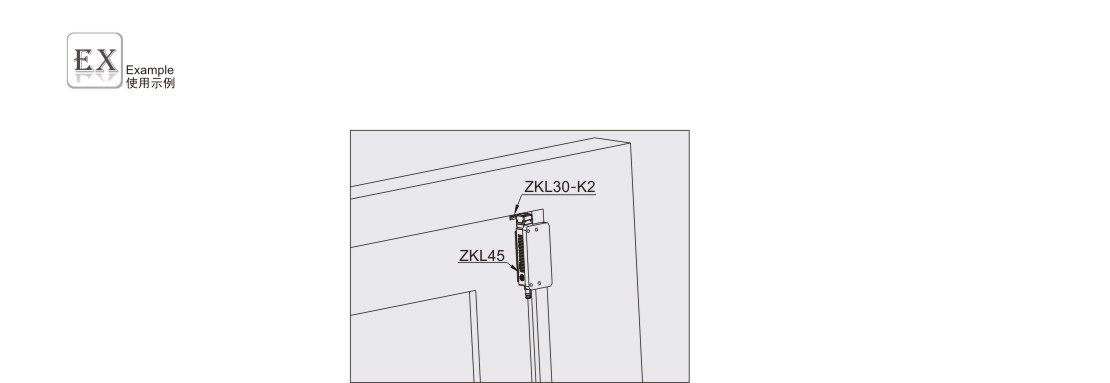

特点：
● 强制锁定力1300N；
● 指示灯+紧急开锁功能；
● 微型化设计节省安装空间。
接线图详见附送的说明书。

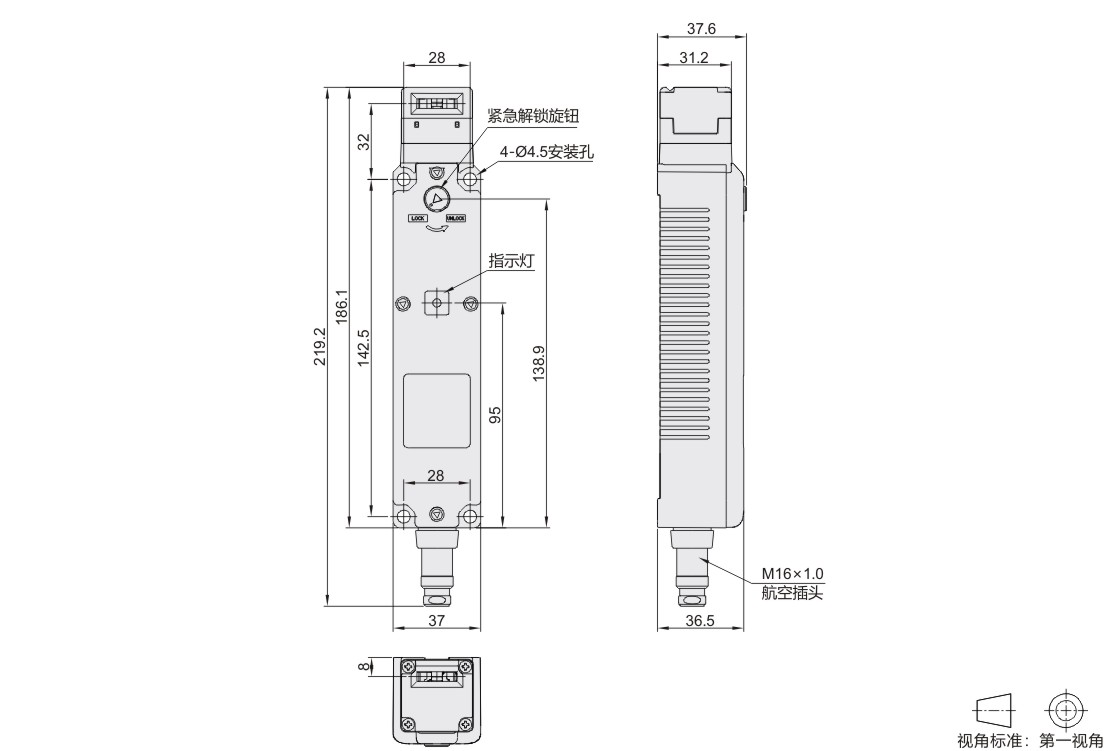

参数图
选型表
| 型号 |
头部材质 |
触点类型 | 门监控+锁定监控 |
适配线缆型号 (必选) |
适配操作钥匙代码 (必选) |
|||||
| 代码 | 锁定解锁方式 | |||||||||
| ZKL46 | A(机械锁定 ，电磁释放) B(电磁锁定 ，机械释放) |
M(金属) P(塑料) |
2C-2C | 2NC+2NC | ZKL51-10-1/3/5 | ZKL30 | ||||
| 3C-1C | 3 NC + 1 NC | |||||||||
| 2C-CO | 2NC+1NC/ 1 NO | |||||||||
| CO-CO | 1NC/ 1NO+1NC/ 1 NO | |||||||||
| CO-2C | 1NC/ 1 NO+2NC | |||||||||
| C2O-C | 1NC/2NO + 1 NC | |||||||||
| 2CO-C | 2NC/ 1 NO + 1 NC | |||||||||
| C-3C | 1 NC+3 NC | |||||||||
机械锁定/电磁解锁：操作钥匙插入后，安全控制回路的触点闭合（常闭触点），操作钥匙被“机械锁定结构”自动锁定，不能拔出。当对“内部电磁铁”供电后，
“机械锁定结构”解锁，操作钥匙才能正常拔出，操作钥匙拔出后，安全控制回路的触点断开。 电磁锁定/机械解锁：操作钥匙插入后，此时操作钥匙仍可正常拔出，只有当对“内部电磁铁”供电后，操作钥匙才被锁定，不能拔出，且安全控制回路的触点闭
合（常闭触点）。当“内部电磁铁”断电后，“电磁锁定结构”解锁，操作钥匙可拔出。 电磁锁定/机械解锁：即使“内部电磁铁”在得电状态，也可通过释放工具将机械锁定旋钮由LOCK位置转到UNLOCK位置解除锁定，此时操作钥匙也可正常
拔出，操作钥匙拔出后，安全控制回路的触点断开。
技术参数
| 使用类别 | DC-13 |
| 额定工作电压 | 24V |
| 额定工作电流 | 2.3A |
| 额定开放热电流（ITH） | 10A |
| 额定限制短路电流 | 1000A |
| 强制脱离距离 | ≥10mm |
| 强制脱离动作力 | ≥60N |
| 允许操作速度 | 0.05～0.5m/s |
| 允许操作频率 | 最大20次操作/分钟 |
| 使用寿命 |
机械100万次以上 |
| 电气15万次以上 | |
| 额定工作电压（螺线管） | DC24±10% |
| 额定工作电流（螺线管） | 200mA(初始值) |
| 功率（螺线管） | 4.8W |
| 绝缘等级（螺线管） | B级(130℃) |
| 环境温度 | -20～60℃ , 无结冰 |
| 环境湿度 | 85%RH以下 |
| 防护等级 | IP67 |
| 触点材质 | 铜合金镀金 |
| 外壳材质 | 锌合金+PA66阻燃 |
-
