型号：
ZKL55-N
复制
型号筛选
型号已生成
重置
代码
产品选型
输出方式
接头类型
线长
安装配件
图片仅供参考，请以已选的规格为准
高性能安全门锁 小方型
品牌名称：
怡合达
条件筛选：
外形 小方型
产品组成 (主体+匹配器)配套
接线口牙径 M12航空插头
种类筛选 高性能安全门锁
产品型号：
ZKL55-N
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | |
| ZKL55 | 高性能安全门锁 | 小方型 |
特点：
电磁力锁定500N； 采用小平面“电磁”锁定结构； 不会产生磨损粉尘； 匹配器内置永久磁铁设计。

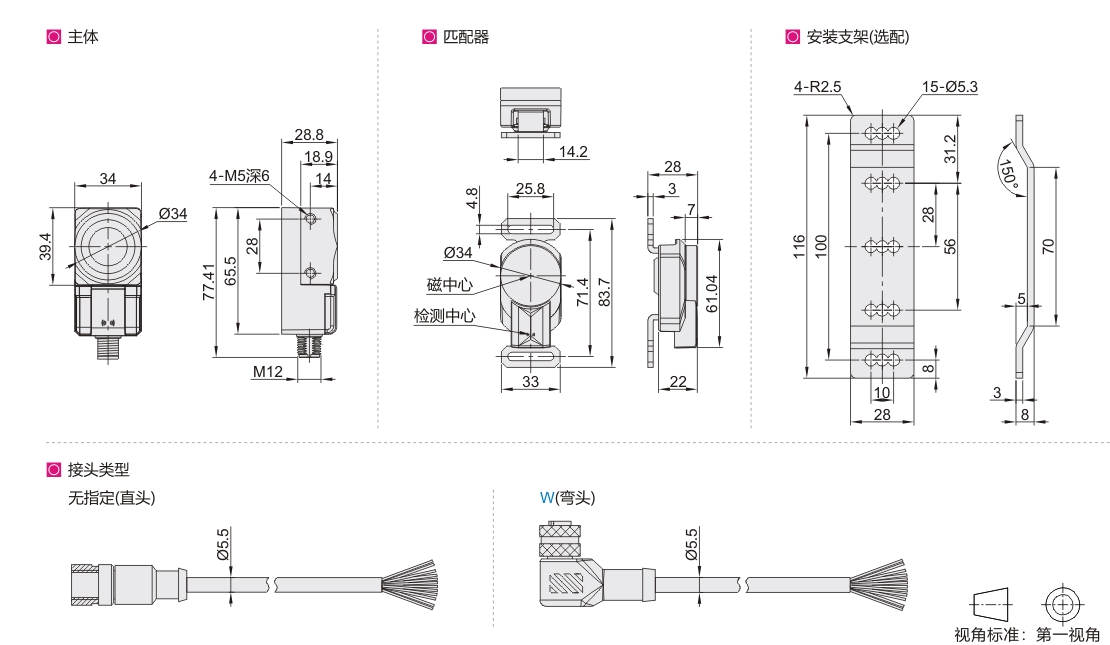

参数图
选型表
| 型号 | 接头类型 | 线长 | 安装配件 | 编码方式 | 安全输出通道 | AUX输出通道 | 安全输入通道 | 锁定输入通道 | 级联功能 | |
| 代码 | 输出方式 | |||||||||
| ZKL55 | N(NPN) P(PNP) |
无指定(直头) W(弯头) |
无指定(3m) 5(5m) 10(10m) |
无指定(无安装支架) 1(含安装支架) |
通用编码 | 有 | 有 | 有 | 有 | 有 |
技术参数
| 工作距离 | Sao(Off-On) | 4mm |
| Sar(On-Off) | 4mm | |
| 响应时间 | 锁定→解除 | 200ms |
| 解除→锁定 | 200ms | |
| 检测→非检测 | 20ms+2ms×(级联连接台数-1) | |
| 非检测→检测 | 300ms+25ms×(级联台数-1) | |
| 控制输出 (OSSD输出) |
输出方式 | 晶体管输出×2 |
| 最大负载电流 | 150mA | |
| 残余电压(on时) | 最大2.5V(电缆5m时)、3.5V(电缆31m时) | |
| OFF时电压 | 最大2V(电缆5m时)、3V(电缆31m时) | |
| 泄露电流 | 最高0.5mA | |
| 最大负载容量 | 4μF | |
| 负载连线电阻 | 最大2.5Ω | |
| AUX输出 (非安全系输出) |
输出方式 | 晶体管输出 |
| 最大负载电流 | 50mA | |
| 残余电压(ON时) | 最大2.5V(电缆5m时)、3.5V(电缆31m时) | |
| 外部输入 (短路电流) |
安全输入 | 约1.5mA×2 |
| 锁定控制输入 OSSD动作切换输入 |
约5mA | |
| 指示灯说明 | 关门无锁定：绿灯闪烁；关门并锁定：绿灯常亮；门打开：红灯常亮 | |
| 电源 | 电源电压 | 24VDC±10%包括纹波(P-P)10% Class2 |
| 消耗功率 | <5W | |
| 保护电路 | 电源逆接保护、各输出短路保护、输出逆接保护 | |
| 环境抗耐性 | 外壳防护等级 | IP67 |
| 使用环境温度 | -10~55℃(无冻结) | |
| 存放环境温度 | -25~70℃(无冻结) | |
| 使用环境湿度 | 5~95%RH(无结露) | |
| 存放环境湿度 | 5~95%RH(无结露) | |
| 耐振动 | 10~55Hz，双振幅2.0mm，X、Y、Z各方向5分钟(IEC 60947-5-3) | |
| 耐冲击性 | 30G X、Y、Z各方向6次(IEC 60947-5-3) | |
| 重量 | 约1kg(含主体和匹配器) | |

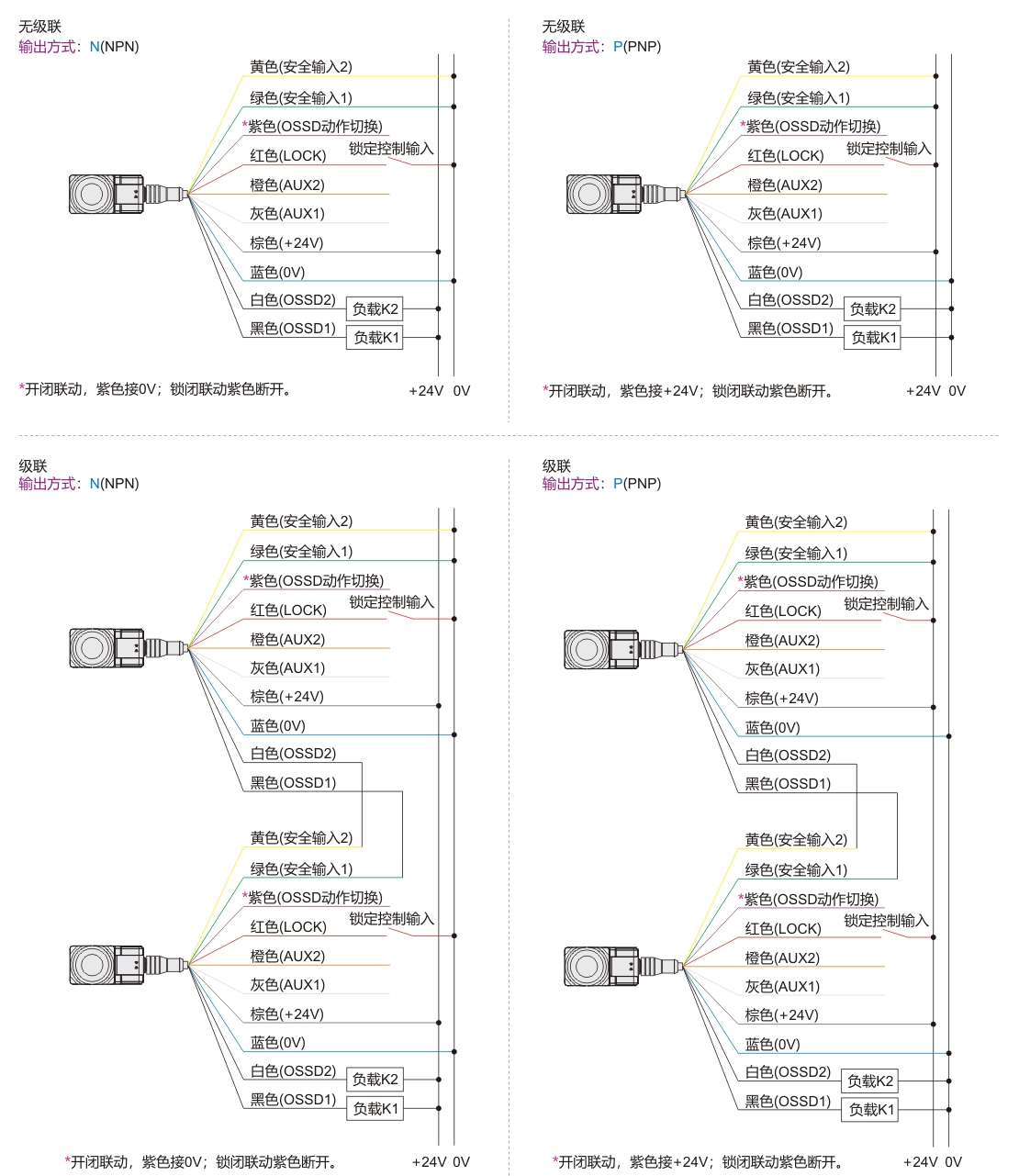

接线图
-
