怡合达自营 安全门锁 小型 门锁主体
品牌名称：
怡合达
条件筛选：
外形 小型
产品组成 门锁主体
种类筛选 安全门锁
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

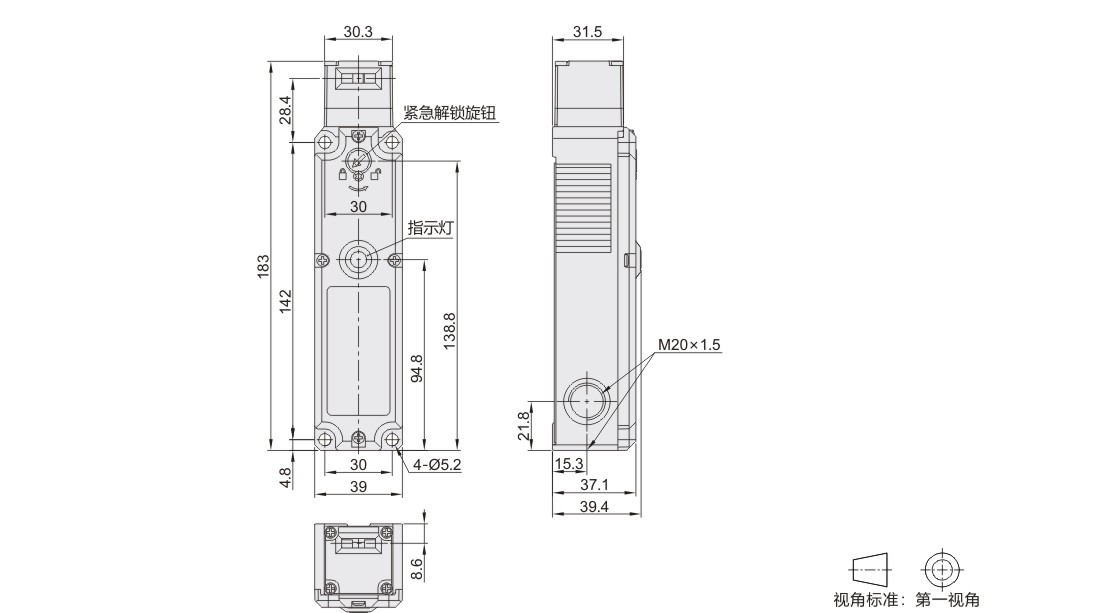

参数图
材质图
| 代码 | 类型 | 头部材质 | 导管口尺寸 |
| ZKL24 | 小型 | 金属 | M20 |

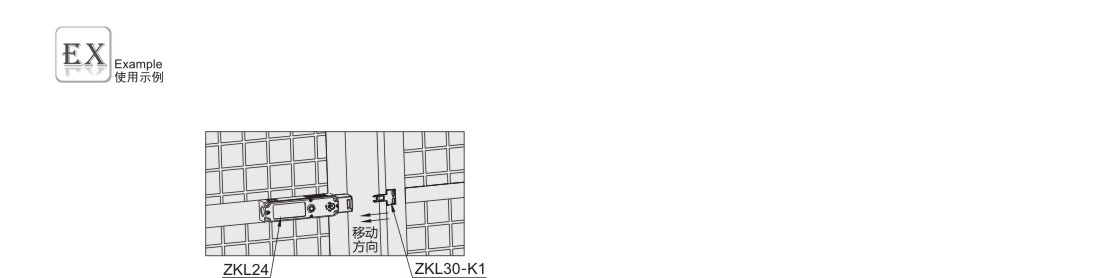

特点：
● 外形小巧轻盈，安装便利，触点配置多样，
具备锁定功能，是成本最低的解决方案;
● 适配多种操作钥匙，为在防护门上的安装方式;
● 提供了各种不同的选择，因此应用范围广泛。
参数图
选型表
| 型号 |
触点类型 |
门监控+锁定监控 |
适配操作钥匙 代码(必选) |
适配门栓代码 （非必选） |
|
| 代码 | 锁定解锁方式 | ||||
| ZKL24 | A(机械锁定 ，电磁解锁) B(电磁锁定 ，机械解锁) |
CO/CO | 1NC/ 1NO+1NC/ 1 NO | ZKL30 | ZKL34 |
| CO/2C | 1NC/ 1 NO+2NC | ||||
| 2C/CO | 2NC+1NC/ 1 NO | ||||
| 2C/2C | 2NC+2NC | ||||
| C2O/C | 1NC/2NO + 1 NC | ||||
| 3C/C | 3 NC + 1 NC | ||||
| 2CO/C | 2NC/ 1 NO + 1 NC | ||||
| C/3C | 1 NC+3 NC | ||||
| C/C2O | 1NC+1NC/2NO | ||||
| C/2CO | 1NC+2NC/ 1 NO | ||||
| O/3C | 1 NO+3 NC | ||||
| O/2CO | 1NO+2NC/ 1 NO | ||||
| 2C/2O | 2NC+2NO | ||||
| 2O/2C | 2NO+2NC | ||||
机械锁定/电磁解锁：操作钥匙插入后，安全控制回路的触点闭合（常闭触点）操作钥匙被“机械锁定结构”自动锁定，不能拔出。当对“内部电磁铁”供电后，
“机械锁定结构”解锁，操作钥匙才能正常拔出，操作钥匙拔出后，安全控制回路的触点断开。 电磁锁定/机械解锁：操作钥匙插入后，此时操作钥匙仍可正常拔出，只有当对“内部电磁铁”供电后，操作钥匙才被锁定，不能拔出，且安全控制回路的触点闭
合（常闭触点）。当“内部电磁铁”断电后，“电磁锁定结构”解锁，操作钥匙可拔出。
电磁锁定/机械解锁：即使“内部电磁铁”在得电状态，也可通过释放工具将机械锁定旋钮由LOCK位置转到UNLOCK位置解除锁定，此时操作钥匙也可正常拔出，操作钥匙拔出后，安全控制回路的触点断开。
技术参数
| 额定电压 | 240VDC |
|
| 额定电流 | 1 mA | |
| 光源颜色 | 绿色 | |
| 额定工作电压（螺线管） | DC24V±10% | |
| 额定电流（螺线管） | 200mA(初始值) | |
| 额定功率（螺线管） | 4.8W | |
| 绝缘等级（螺线管） | B级(130°C) | |
| 外壳材质 | PA66阻燃 | |
| 触点材质 | 银合金镀金 | |
| 保护等级 | IP67 ( EN60947-5-1 ，钥匙操作孔除外) | |
| 使用寿命 | 机械100万次以上 | |
| 电器15万次以上 | ||
| 锁定时拉力强度 | 1300N | |
| 额定绝缘电压（Ui） | 300V | |
| 额定冲击耐受电压（Uimp） | 2.5kV | |
| 额定开放热电流（Ith） | 10A | |
| 使用类别 | AC-15 | DC-13 |
| 额定工作电压（Ue） | 240V | 30V |
| 额定工作电流（le） | 3A | 2.3A |
| 额定限制短路电流 | 1000A | |
| 强制脱离动作力 | ≥80N | |
| 强制脱离距离 | ≥10mm | |
| 允许操作速度 | 0.05~0.5m/s | |
| 允许操作频率 | 最大20次操作/分钟 | |
| 环境温度 | -20°C~60°C ，无结冰 | |
| 环境湿度 | 85%Rh以下 | |

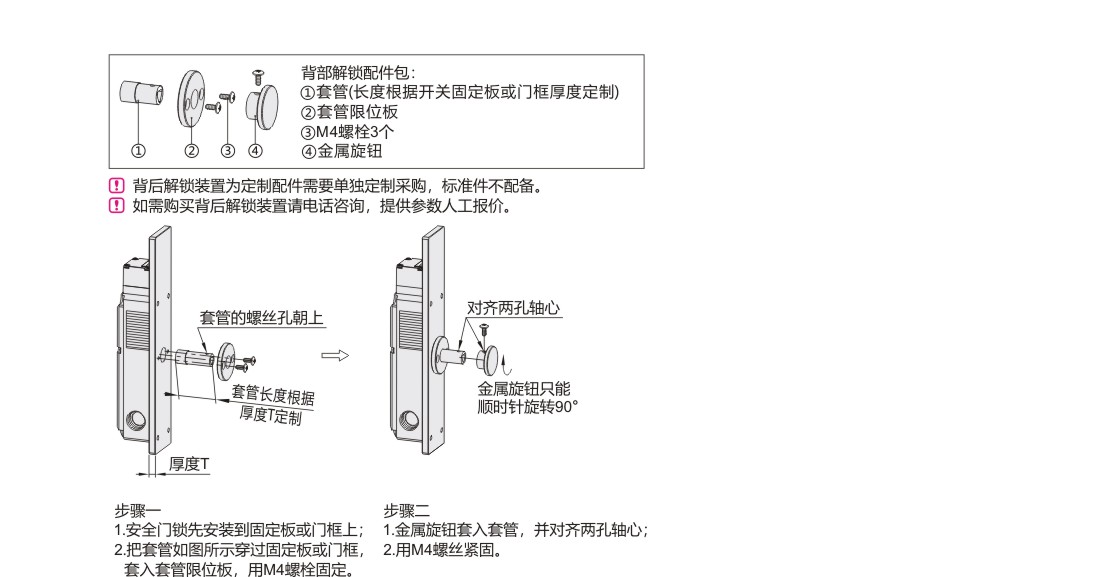

背部解锁部件安装示意图

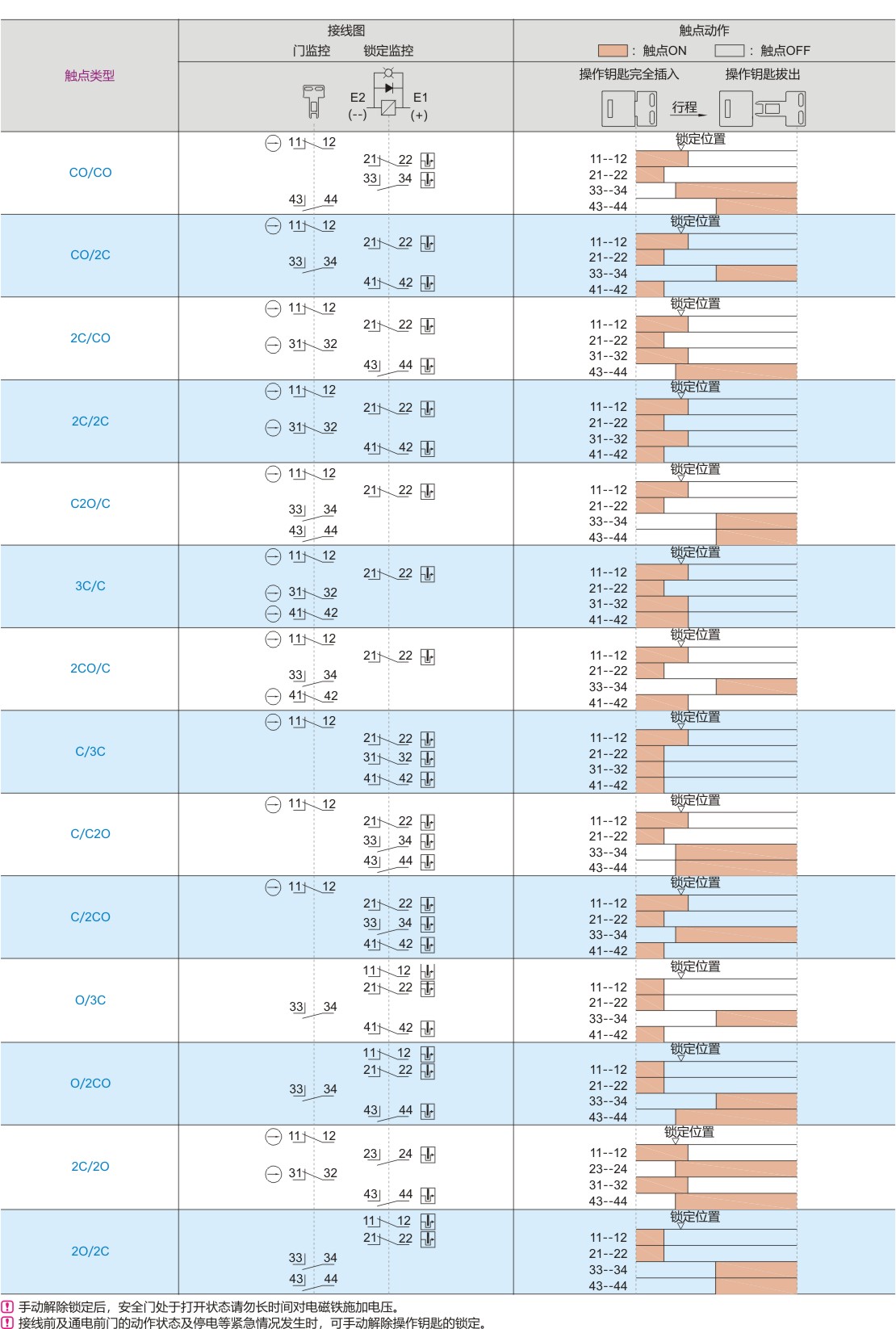

接线图
-
