        安全门锁 (主体+匹配器)配套 圆柱型

        品牌名称：

        怡合达

        条件筛选：

        外形 圆柱型
        产品组成 (主体+匹配器)配套
        接线口牙径 M12
        种类筛选 安全门锁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品使用说明书

            材质图

            参数图

            材质图
            代码 类型
            ZKL40 安全门锁 圆柱型



            产品特点：
            ● 电磁力锁定500N；
            ● 采用小平面“电磁”锁定结构；
            ● 不会产生磨损粉尘；
            ● 匹配器内置永久磁铁设计。

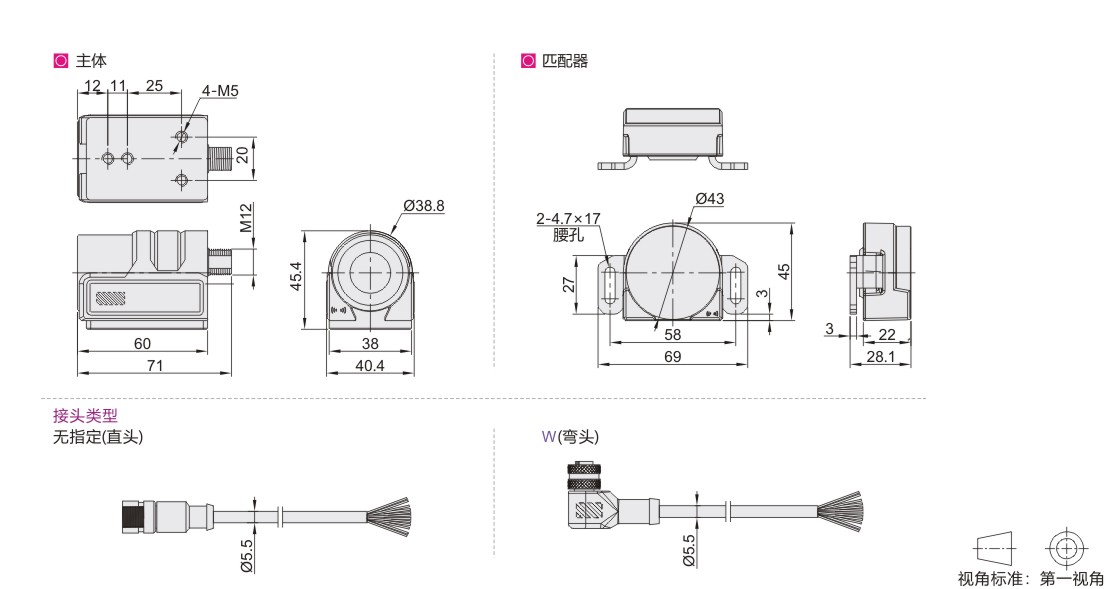

            参数图



             选型表

            型号
            		 接头类型
            		 线长
            		 编码方式
            		 安全输出通道 AUX输出通道 安全输入通道 锁定输入通道 级联功能
            代码 输出方式
            ZKL40 N (NPN)
            P (PNP)            		 无指定(直头)
                   W(弯头)            		 无指(3m)
                5(5m)
                10(10m)            		 通用编码 有 有 有 有 有



             技术参数

            工作距离
            		 Sao(Off-On) 4mm
            Sao(On-Off) 4mm
            响应时间
            		 锁定→解除 155ms
            解除→锁定 155ms
            检测→非检测 20ms+2ms×(级联台数-1)
            非检测→检测 300ms+25ms×(级联台数-1)
            控制输出
            （OSSD输出）
            		 输出方式 晶体管输出×2
            最大负载电流 150mA
            残余电压 (on时)  最大2 .5V（电缆5m时）  、3.5V（电缆31m时）
            OFF时电压 最大2 .0V（电缆5m时）  、3.0V（电缆31m时）
            泄露电流 最高0 .5mA
            最大负载电流 0.8 μF
            负载连线电阻 最大2 .5欧
            AUX输出
            （非安全系输出）
            		 输出方式 晶体管输出
            最大负载电流 50mA
            残余电压 (on时)  最大2 .5V（电缆5m时）  、3.5V（电缆31m时）
            外部输入
            （短路电流）
            		 安全输入 约 1.5 mA × 2
            锁定控制输入 约 2.5 mA
            OSSD动作切换输入
            指示灯说明 关门无锁定 ：绿灯闪烁 。关门并锁定 ：绿灯常亮 。门打开 ：红灯常亮
            电源
            		 电源电压 24 VDC ±10% 包括纹波（ P-P）10% Class2
            消耗功率 < 5W
            保护电路 电源逆接保护 、各输出短路保护 、各输出浪涌保护 、输出逆接保护
            耐环境性
            		 外壳防护等级 IP65/67（ IEC60529）
            适用环境温度 -20 ~55℃无冻结
            存放环境湿度 -25 ~70℃无冻结
            使用环境湿度 5% ~95%RH
            存放环境湿度 5% ~95%RH
            耐振动 10 ~55 Hz、双振幅 2.0 mm、X、Y、Z 各方向 5 分钟（ IEC 60947-5-3）
            耐冲击性 30G  X、Y、Z 各方向 6 次（ IEC 60947-5-3）
            适用标准
            		 EN ISO13849-1:2015（ PL e, Category 4）, IEC60947-5-3, EN60947-5-3

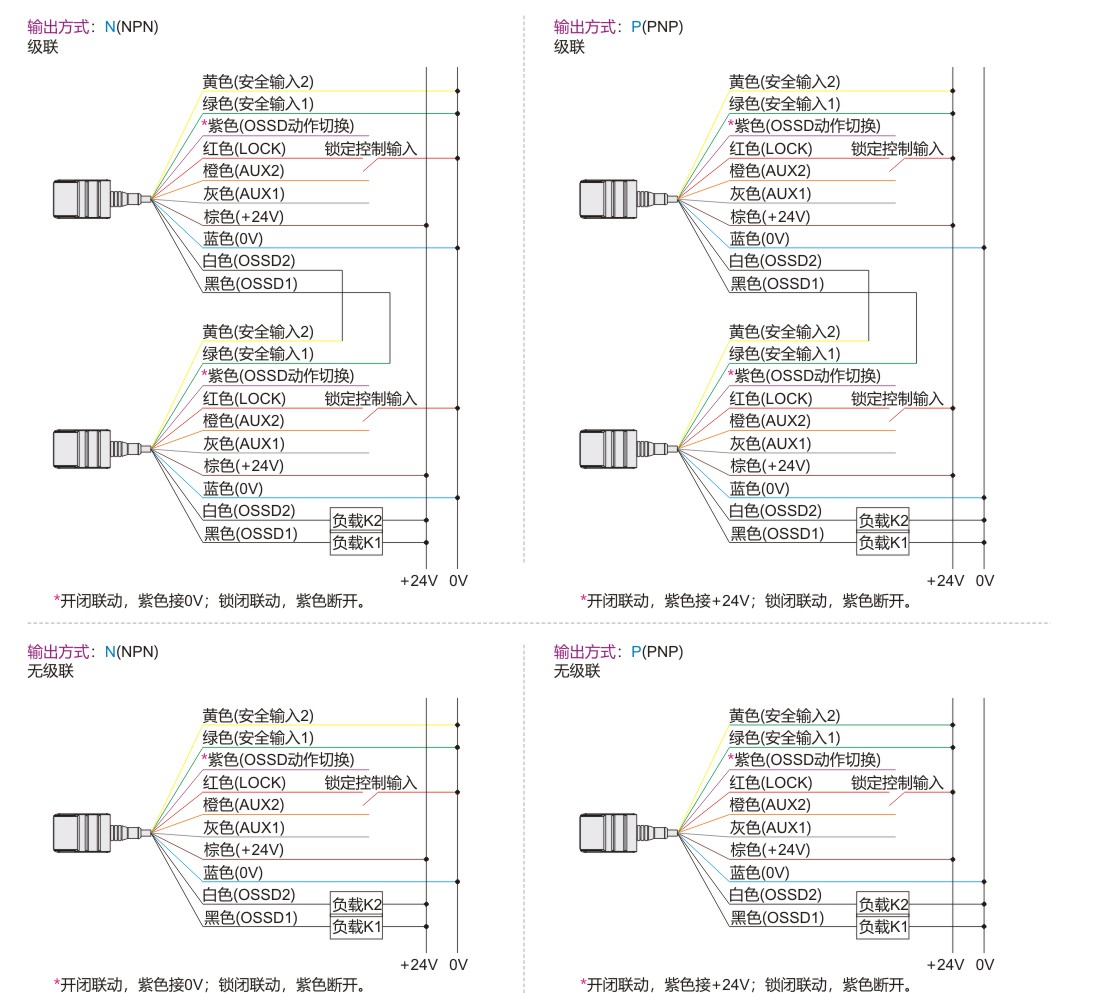

             接线网
