        安全光栅 侧面安装 紧凑型

        本产品为成对销售（包含发射端和接收端）。

        条件筛选：

        类型 紧凑型
        安装方式 侧面安装
        种类筛选 安全光栅

        产品型号：

        ZOB22-4-K20-A-N-2

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(对)：

        起订量：1对

        , 加量幅度：1对

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型
        		 安装方式 标配件
        ZOB22 安全光栅 紧凑型 侧面安装 螺丝M4×L30(4PCS）



        特点
        ● 截面尺寸为25×21mm；
        ● 抗电磁干扰能力强，能够有效抗击电机设备的各种电磁干扰影响；
        ● 采用线同步技术，抗光干扰能力强；
        ● 默认常闭输出。

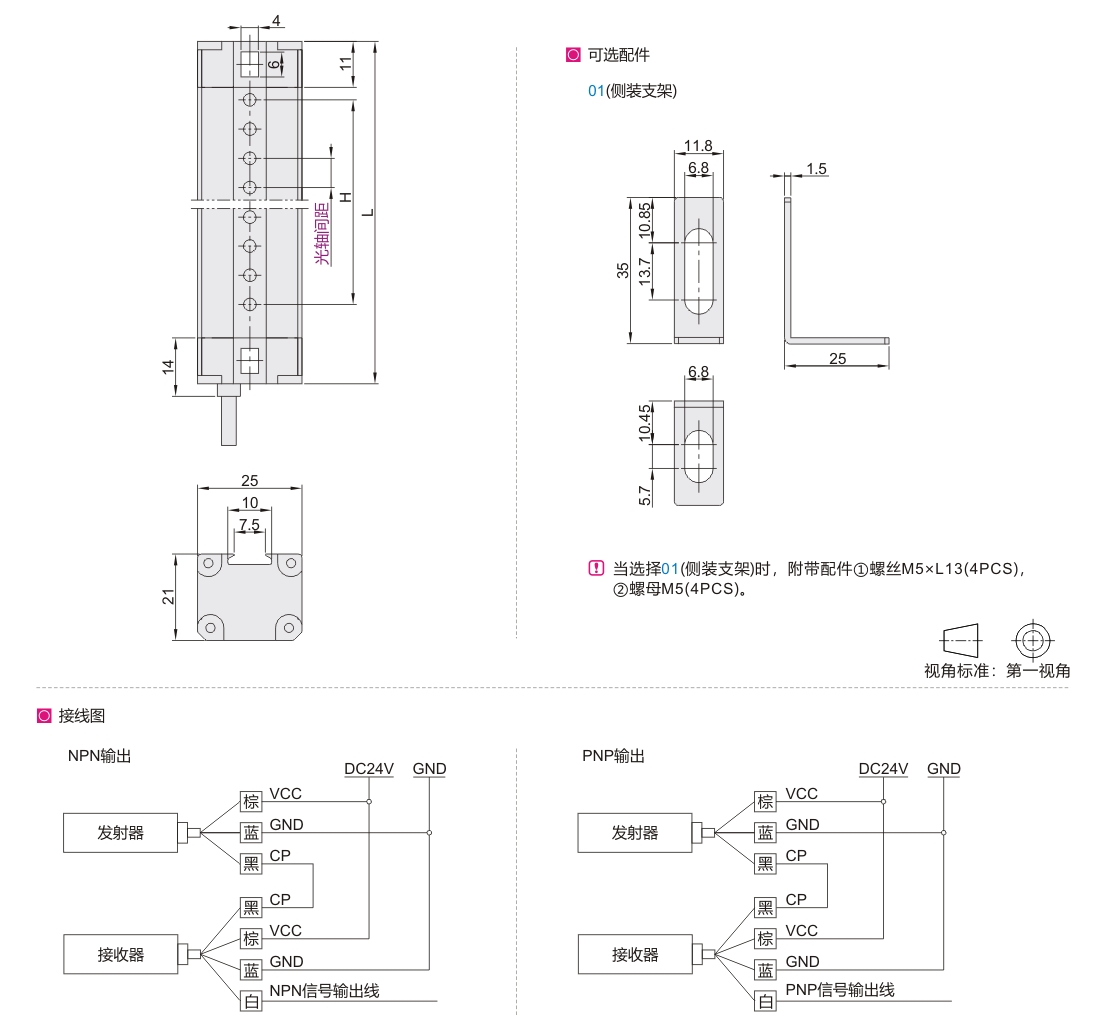

        参数图



        选型表

        型号 光轴
        间距        		 信号
        输出方式        		 可选
        配件        		 线长
        (m)        		 检测
        距离(m)        		 H有效
        保护高度        		 L
        光栅总高度
        代码 光束数
        ZOB22 6 K10
        (10mm)        		 A(NPN)
        B(PNP)

        N
        (无支架)


        01
        侧装支架
        (4PCS)

        		 2
        5
        10        		 0~2 50 85
        8 70 105
        10 90 125
        12 110 145
        14 130 165
        16 150 185
        18 170 205
        20 190 225
        22 210 245
        24 230 265
        26 250 285
        28 270 305
        30 290 325
        32 310 345
        34 330 365
        36 350 385
        38 370 405
        40 390 425
        42 410 445
        44 430 465
        46 450 485
        48 470 505
        50 490 525
        52 510 545
        54 530 565
        56 550 585
        58 570 605
        60 590 625
        62 610 645
        64 630 665
        66 650 685
        68 670 705
        70 690 725
        72 710 745
        4 K20
        (20mm)        		 60 105
        6 100 145
        8 140 185
        10 180 225
        12 220 265
        14 260 305
        16 300 345
        18 340 385
        20 380 425
        22 420 465
        24 460 505
        26 500 545
        28 540 585
        30 580 625
        32 620 665
        34 660 705
        36 700 745
        38 740 785
        40 780 825
        42 820 865
        44 860 905
        46 900 945
        48 940 985
        50 980 1025
        52 1020 1065
        54 1060 1105
        56 1100 1145
        58 1140 1185
        60 1180 1225
        62 1220 1265
        64 1260 1305
        66 1300 1345
        68 1340 1385
        70 1380 1425
        72 1420 1465
        4 K40
        (40mm)        		 120 185
        6 200 265
        8 280 345
        10 360 425
        12 440 505
        14 520 585
        16 600 665
        18 680 745
        20 760 825
        22 840 905
        24 920 985
        26 1000 1065
        28 1080 1145
        30 1160 1225
        32 1240 1305
        34 1320 1385
        36 1400 1465
        38 1480 1545
        40 1560 1625
        42 1640 1705
        44 1720 1785
        46 1800 1865
        48 1880 1945
        50 1960 2025
        52 2040 2105
        54 2120 2185
        56 2200 2265
        58 2280 2345
        60 2360 2425
        62 2440 2505
        64 2520 2585
        66 2600 2665
        68 2680 2745
        70 2760 2825
        72 2840 2905



        技术参数

        光栅形式 对射式
        保护高度 光轴间距×(光束数-1)
        功率 3~8W
        发射光源 940nm
        响应时间 ≤10ms
        绝缘电阻 ≥100MΩ
        工作温度 -10℃~55℃
        储存温度 -40℃~70℃
        工作湿度 35%~85%RH
        抗光干扰 10000Lux
        防护等级 IP65
        电路保护 反接保护/输出短路保护
