        安全光栅 小型 尺寸35*27

        本产品为成对销售（包含发射端和接收端）。

        品牌名称：

        怡合达

        条件筛选：

        类型 小型
        种类筛选 安全光栅

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品选型指导手册

            产品使用说明书

            材质图

            参数图

            材质图
            代码 类型
            ZOB15 安全光栅 小型


            特点
            ●  外形小巧，尺寸仅35×27mm;
            ●  安装方式灵活、简便；
            ●  光点循环自检，提升设备安全性；
            ●  光栅自带晶体管输出(PNP/NPN);
            ●  进口老化设备可保障产品的性能稳定；
            ●  具有防水功能。

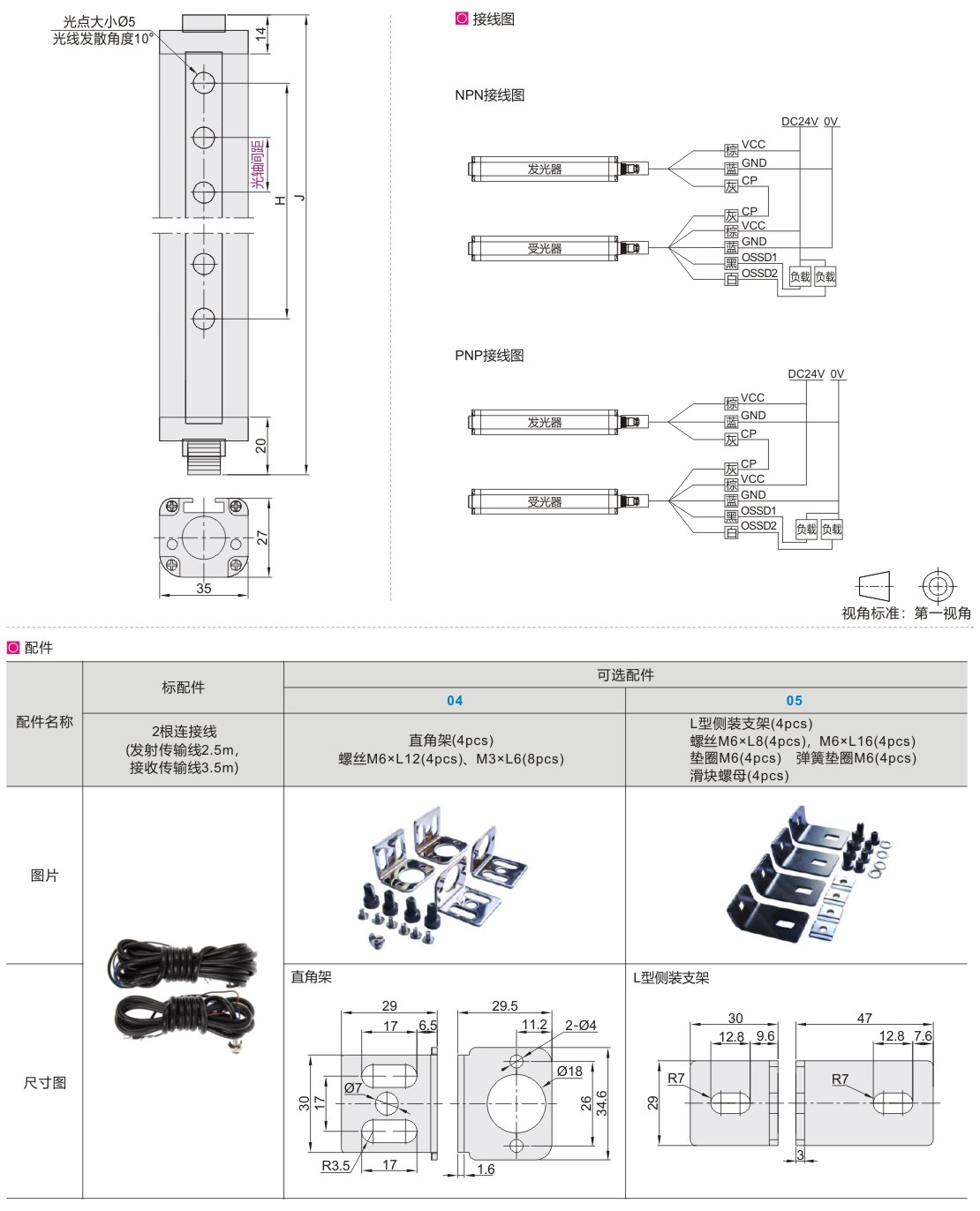

            参数图


            选型表

            型号 光轴
            间距            		 信号输出
            方式            		 可选配件 线长
            (m)            		 输出
            数量            		 检测
            距离
            (m)            		 有效
            保护
            高度H            		 光幕
            高度
            J
            代码 光束数
            ZOB15 8 K10
            (10mm)
            A(两相NPN)
            B(两相PNP)            		 N(无支架)

            04
            直角架4pcs
            螺丝M6×L12(4pcs)
            M3×L6(8pcs)

            05
            L型侧装支架4pcs
            滑块螺母4pcs
            螺丝M6×L8(4pcs)、
            M6×L16(4pcs)
            垫圈M6(4pcs)
            弹簧垫圈M6(4pcs)            		 无指定
            (标准)

            5

            10            		 两组 0.1~2 70 139
            12 110 179
            16 150 219
            20 190 259
            24 230 299
            28 270 339
            32 310 379
            36 350 419
            40 390 459
            44 430 499
            48 470 539
            52 510 579
            56 550 619
            60 590 659
            64 630 699
            6 K20
            (20mm)            		 100 179
            8 140 219
            10 180 259
            12 220 299
            14 260 339
            16 300 379
            18 340 419
            20 380 459
            22 420 499
            24 460 539
            26 500 579
            28 540 619
            30 580 659
            32 620 699
            34 660 739
            36 700 779
            38 740 819
            40 780 859
            42 820 899
            44 860 939
            46 900 979
            48 940 1019
            50 980 1059
            52 1020 1099
            54 1060 1139
            56 1100 1179
            58 1140 1219
            60 1180 1259
            4 K40
            (40mm)            		 A(两相NPN)
            B(两相PNP)            		 N(无支架)

            04
            直角架4pcs
            螺丝M6×L12(4pcs)
            M3×L6(8pcs)

            05
            L型侧装支架4pcs
            滑块螺母4pcs
            螺丝M6×L8(4pcs)
            M6×L16(4pcs)
            垫圈M6(4pcs)
            弹簧垫圈M6(4pcs)            		 无指定
            (标准)

            5

            10            		 两组 0.1~2 120 199
            6 200 279
            8 280 359
            10 360 439
            12 440 519
            14 520 599
            16 600 679
            18 680 759
            20 760 839
            22 840 919
            24 920 999
            26 1000 1079
            28 1080 1159
            30 1160 1239
            32 1240 1319
            34 1320 1399
            36 1400 1479


             技术参数

            光幕形式 对射式
            光轴间距 10mm 20mm 40mm
            分辨率 15mm 25mm 45mm
            光束数 8、12、16...64 4、6、8…60 4、6、8…36
            保护高度 光轴间距×(光束数-1)
            电源电压 DC24V±20%
            功率 <5W
            响应时间 <10ms
            绝缘电阻 ≥100MΩ
            工作环境温度 -10℃~55℃
            工作环境湿度 温度20℃时，空气相对湿度<85%
            输出电流 ≤200mA
            抗光干扰 10000Lux(入射角l>5°)
            介电强度 ACI500V.60S.无击穿或闪烁
            外壳防护等级 IP65
            截面尺寸 35×27mm
