安全继电器 安全光栅用
品牌名称：
怡合达
条件筛选：
安装方式 安全光栅用
种类筛选 安全继电器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | |
| ZJH86 | 安全继电器 | 安全光栅用 |
特点：
● 手动复位和自动复位选择；
● 内部电路具备交叉故障监视；
● 电源防反接保护设计；
● 直观状态指示灯显示，便于操作状态诊断；
● 可拆卸的接线端子，维护方便。

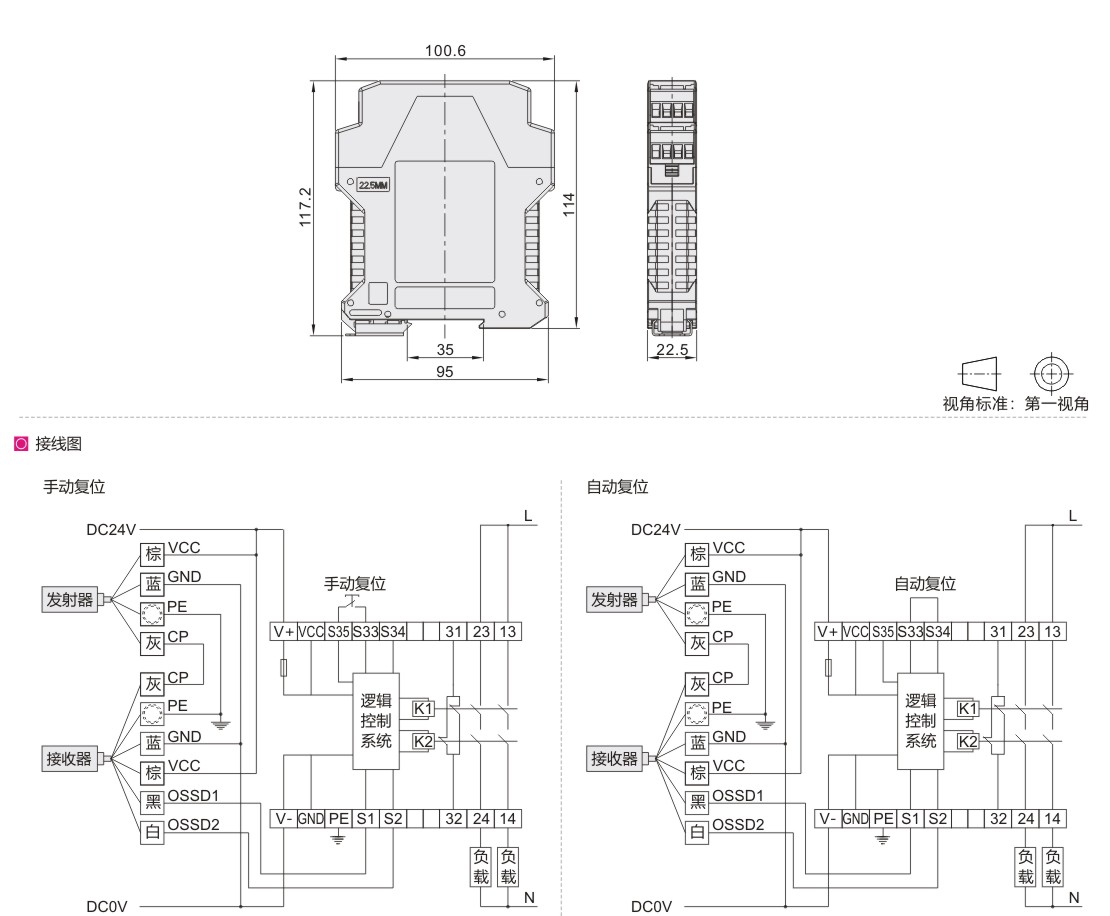

参数图
选型表
| 型号 |
输出触电 |
电压 |
|
| 代码 | 信号接收方式 | ||
| ZJH86 | N(NPN) P(PNP) |
01(2NO 1NC) 02(3NO 1NC) |
DC24V |
技术参数
| 功耗 | <3W |
| 触点容量 | AC15：5A/250V DC13：6A/24V |
| 吸合缓冲时间 | <50ms |
| 供电电压 | DC24V±10% |
| 上电启动时间 | <1s |
| 防护等级 | 壳子防护/端子防护：IP40/IP20 |
| 电气寿命 | ≥10万次 |
| 工作温度 | -10℃~+55℃ |
| 存储温度 | -40℃~+85℃ |
| 安全等级 | EN/ ISO13849-1类别4 |
| 抗振动能力 | 频率10Hz~55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次 |
| 抗冲击能力 | 加速度10g，脉冲持续时间16ms，X、Y及Z方向各1000次 |
| 安装 | 35mm DIN 导轨 |
-
