安全继电器扩展模块
品牌名称：
怡合达
条件筛选：
输出触点 4NO 2NC
种类筛选 安全继电器扩展模块
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 |
| ZJH87 | 安全继电器扩展模块 |
产品特点：
● 依照ISO13849-1（Category4、PLe）进行设计；
● 内部电路具备交叉故障监视；
● 电源防反接保护、输入电源过压保护设计；
● 直观状态指示灯显示，便于操作状态诊断；
● 可拆卸的接线端子，维护方便。

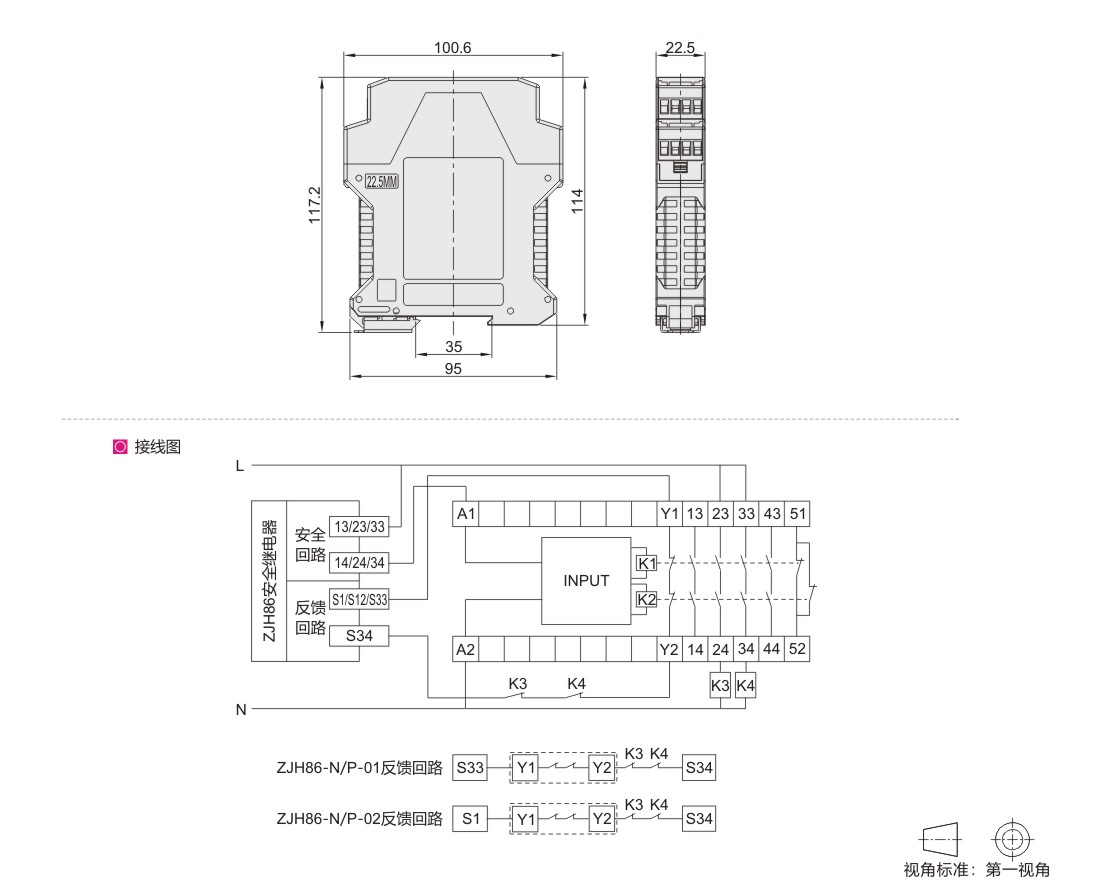

参数图
选型表
| 型号 |
输出触点 |
电压 | 适用安全继电器 | ||||||||||||||
| 代码 | 中英文选择 | ||||||||||||||||
| ZJH87 | A(中文) | 4NO 2NC | DC24V | ZJH86 | |||||||||||||
| B(英文) | |||||||||||||||||
技术参数
| 功耗 | <3W |
| 触点容量 | AC15：5A/250V；DC13：6A/24V |
| 吸合缓冲时间 | <50ms |
| 上电启动时间 | <1s |
| 防护等级 | 外壳防护：IP40 ；端子防护：IP20 |
| 安全输入 | 安全开关信号 |
| 输入同步 | 无要求 |
| B10D值 | 额定负载时：400000次；低负载时：2000000次 |
| 电气寿命 | ≥10万次（1 NO：5A 250VAC ，阻性负载 ，1s通9s断） |
| 工作温度 | -10℃~+ 55℃ |
| 存储温度 | -40℃~+ 85℃ |
| 符合标准 | ISO 13849-1 |
| 安全等级 | ISO 13849-1 类别4 |
| 抗振动能力 | 频率10Hz~55Hz ，振幅0.35±0.05mm，X、Y及Z方向各20次 |
| 抗冲击能力 | 加速度10g，脉冲持续时间16ms，X、Y及Z方向各1000次 |
| 安装 | 35mm DIN 导轨 |
-
