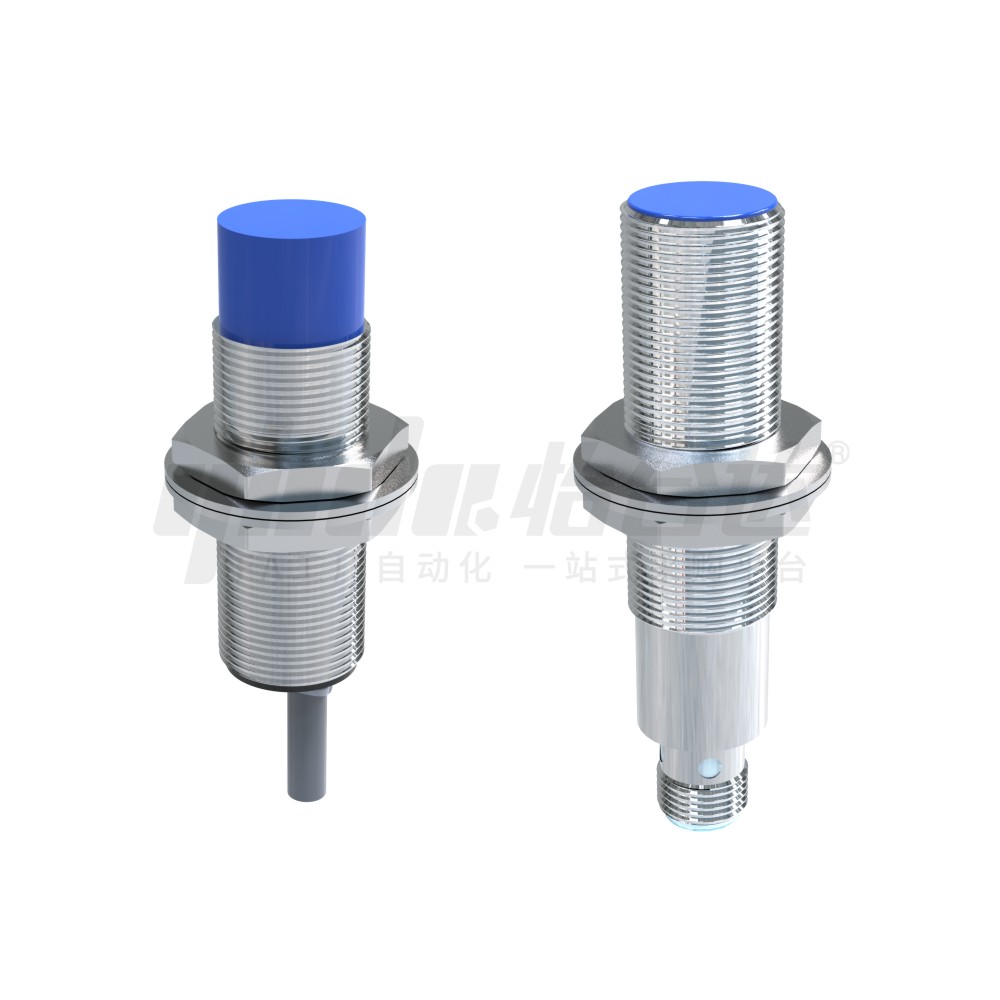

两线式接近传感器 标准型 圆柱型M18
品牌名称：
怡合达
条件筛选：
外壳材质 铜镀镍
类型 标准型
安装方式 齐平式/非齐平式
形状 圆柱型
外壳尺寸 M18
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 外壳尺寸 | 接线方式 | 外壳材质 | 适配连接线 |
| ZVJ77 | 标准型 | M18 × 1 | 直接出线式 | 铜镀镍 | — |
| ZVJ78 | 插件式 | ZVJ99 |
ZVJ78为插件式，适配的连接线需单独购买。

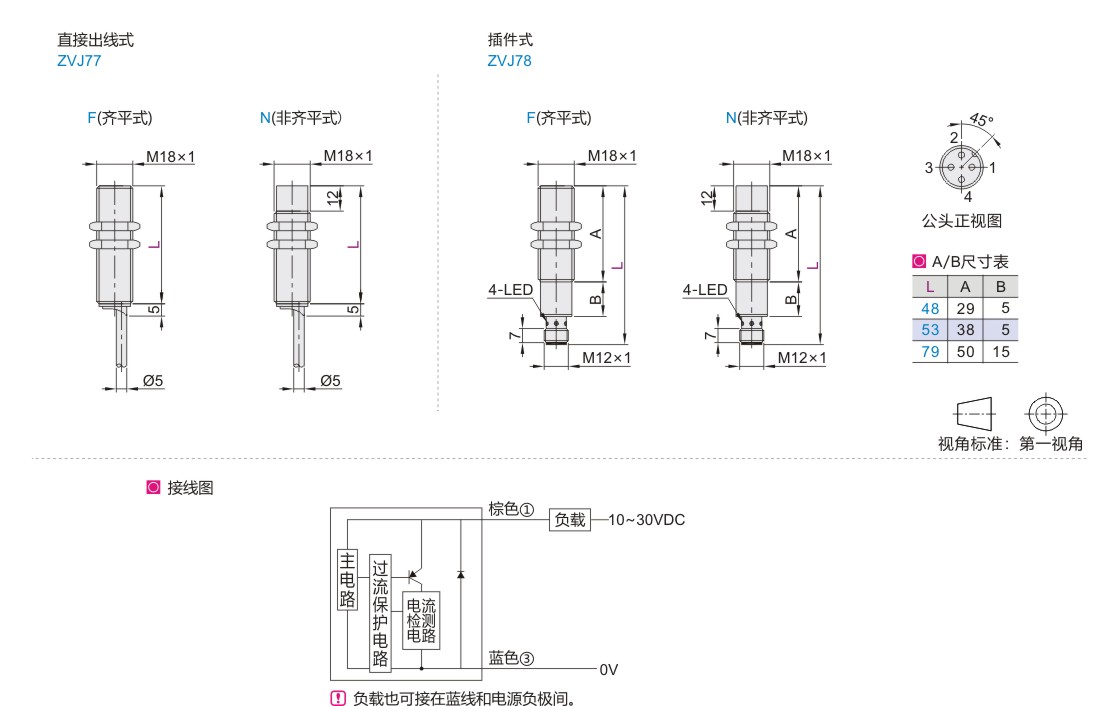

参数图
选型表
| 型号 | 检测距离 (mm) |
外壳尺寸 | L 长度 |
输出方式 | |||||||||||||||||||||||||||||||||||||
| 代码 | 安装方式 | ||||||||||||||||||||||||||||||||||||||||
| ZVJ77 | F (齐平式) | 5 8 | M18(M18 ×1) | 35 55 | O (常开) C (常闭) |
||||||||||||||||||||||||||||||||||||
| N (非齐平式) | 8 16 | 40 55 | |||||||||||||||||||||||||||||||||||||||
| ZVJ78 | F (齐平式) | 5 8 | 48 79 | ||||||||||||||||||||||||||||||||||||||
| N (非齐平式) | 8 16 | 53 79 | |||||||||||||||||||||||||||||||||||||||
性能表
| 代码 | ZVJ77 | ZVJ78 |
| 检测物 | 金属感应物 |
|
| 工作电压 | 10 ~30VDC | |
| 开关频率 | 齐平式 ：500HZ ；非齐平式 ：300HZ | |
| 压降 | ≤4 .5V | |
| 负载电流 | 200mA | |
| 残余信号 | ≤0.5mA | |
| 迟滞 | < 15%(Sr) | |
| 重复精度 | < 1.0%(Sr) | |
| 开关保护 | 短路保护/极性保护/上电保护 | |
| 环境温度 | -25 ~70℃ | |
| 外壳防护等级 | IP67 | |
| 感应面材质 | PBT | |
| 接口 | PVC线缆/2m；2芯 ×0.5mm² | M12连接器 |
-
