型号：
ZJK01-d10-N-F
复制
型号筛选
型号已生成
重置
代码
产品选型
d
输出功能
输出方式
图片仅供参考，请以已选的规格为准
电容式接近传感器 环型 标准型带短路保护 非齐平式安装 直接出线2m/3芯线 有效检测孔直径Ø5~21mm
品牌名称：
怡合达
条件筛选：
类型 标准型带短路保护
安装方式 非齐平式
接线方式 直接出线2m/3芯线
形状 环型
检测孔直径(mm) Ø5~21
种类筛选 电容式接近传感器
产品型号：
ZJK01-d10-N-F
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 短路保护 | 外壳 | 环形内圈材质 |
| ZJK01 | 环型 | 标准型带短路保护 | PBT | PA |

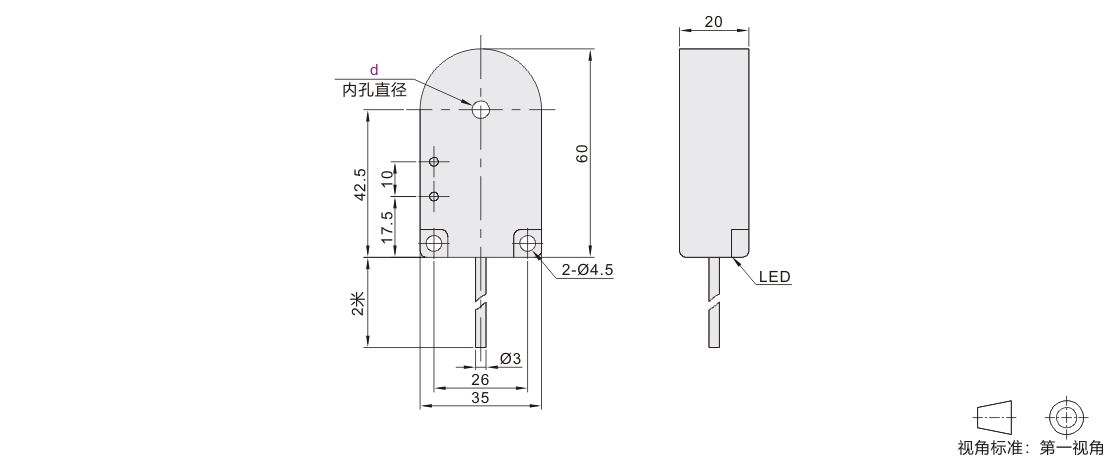

参数图
选型表
| 型号 |
d 内孔直径 |
输出功能 |
输出方式 |
开关频率 |
最小检测物 |
接线方式 |
电缆规格 | 安装方式 |
| 代码 | ||||||||
| ZJK01 | 5 | N(NPN) P(PNP) |
F(常开) K(常闭) |
500HZ | D=8mm L=10mm |
直接出线 3线式 |
外径Ø3 (长度2m) |
非齐平式 |
| 6 | ||||||||
| 10 | ||||||||
| 15 | 400HZ | D=12mm L=15mm |
||||||
| 21 | 300HZ |
性能表
| LED显示 | 是 |
| 工作电压 | 10~30VDC |
| 允许脉动电压 | <10% |
| 空载电流 | 10mA |
| 最大负载电流 | 200mA |
| 漏电流 | <0.01mA |
| 电压降 | <1.5V at200mA |
| 开关磁滞 | 15% |
| 重复精度 | <2%(Sr) |
| 防护等级 | IP67 |
| 工作温度 | -25℃~+70℃ |
| 温度漂移 | ±10%(Sr) |
| 短路保护/反极性保护 | 是 |
| 电流过载保护 | 220~280mA |
| EMC | RFI>3V/m/EFT>1KV/ ESD>4KV(contact) |
| 冲击/振动 | IEC 60947-5-2,Part 7.4.1/ IEC 60947-5-2,Part 7.4.2 |

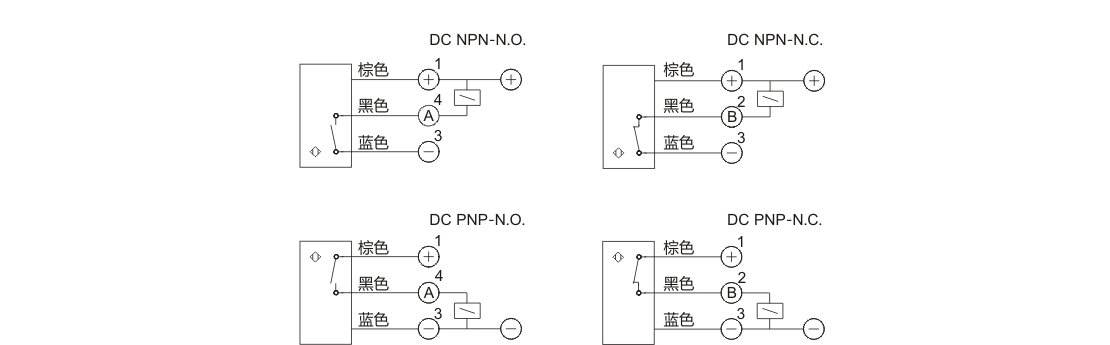

接线图
-
