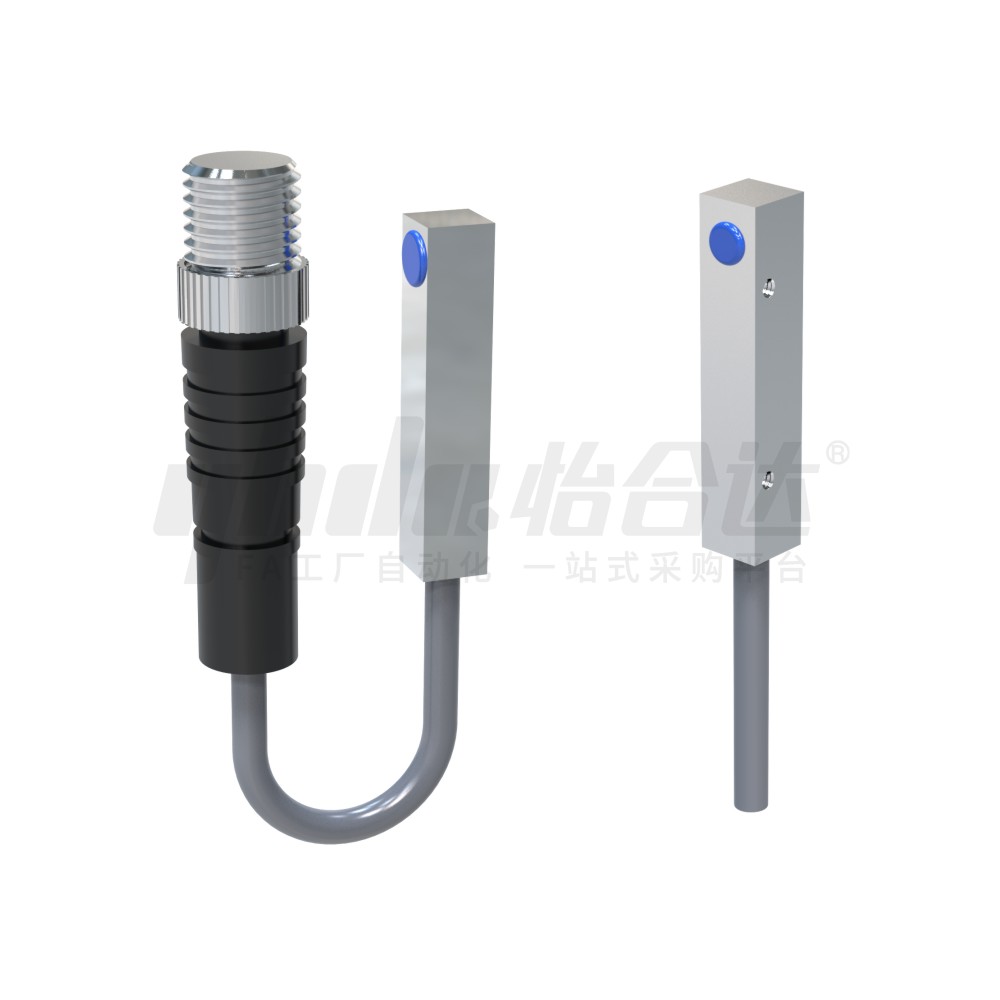

电感式接近传感器 超小型 方型Q5
品牌名称：
怡合达
条件筛选：
外壳材质 铜镀镍
类型 超小型
安装方式 齐平式
形状 方型
外壳尺寸 Q5
种类筛选 电感式接近传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

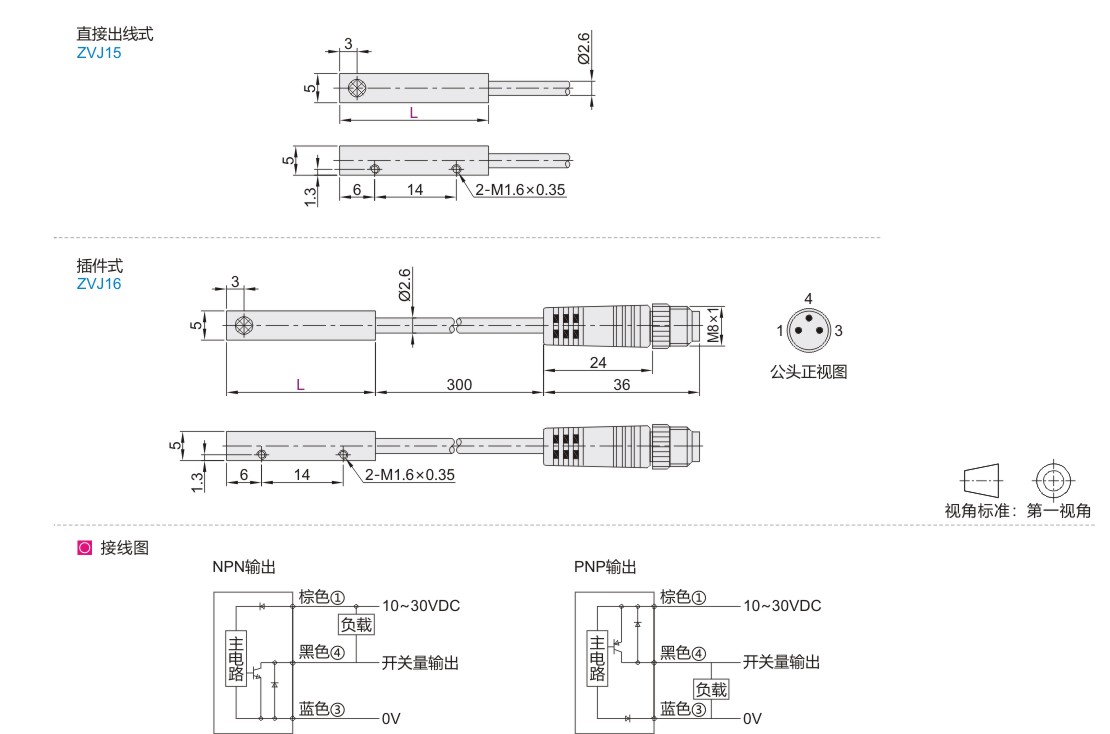

参数图
材质图
| 代码 | 类型 | 外壳尺寸 | 接线方式 | 适配连接线 |
| ZVJ15 | 超小型 | 5×5 |
直接出线式 | — |
| ZVJ16 | 插件式 | ZVJ99 |
ZVJ16为插件式，适配的连接线需单独购买。
参数图
选型表
| 型号 |
检测距离 (mm) |
外壳尺寸 | 输出功能 | 输出方式 | ||
| 代码 | 安装方式 | |||||
| ZVJ15 ZVJ16 |
F(齐平式) | 0.8 1.2 |
Q5(5×5) | 26 | N(NPN) P(PNP) |
O(常开) C(常闭) |
性能表
| 代码 | ZVJ15 | ZVJ16 |
| 检测物 | 金属感应物 | |
| 工作电压 | 10~30VDC | |
| 开关频率 | 2000Hz | |
| 压降 | ≤2.0V | |
| 负载电流 | 100mA | |
| 空载电流 | ≤10mA(24V) | |
| 迟滞 | <15%(Sr) | |
| 重复精度 | <1.0%(Sr) | |
| 环境温度 | -25~70℃ | |
| 外壳防护等级 | IP67 | |
| 外壳材质 | 铜镀镍 | |
| 感应面材质 | POM | |
| 接口 | PVC线缆/2m；3芯×0.15mm² | PVC线缆/0.3m；3芯×0.15mm²+M8连接器 |
-
