查看大图
型号筛选
未生成型号，还有 6 项未选择
重置
代码
产品选型
安装方式
检测距离(mm)
外壳尺寸
检测面
输出功能
输出方式
图片仅供参考，请以已选的规格为准
电感式接近传感器 标准型 方型Q10/Q12/Q15/Q16
品牌名称：
怡合达
条件筛选：
外壳材质 塑料
类型 标准型
安装方式 非齐平式
接线方式 直接出线2m/3芯线
形状 方型
外壳尺寸 Q10~Q16
种类筛选 电感式接近传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 接线方式 |
| ZVJ31 | 标准型 |
直接出线式 |

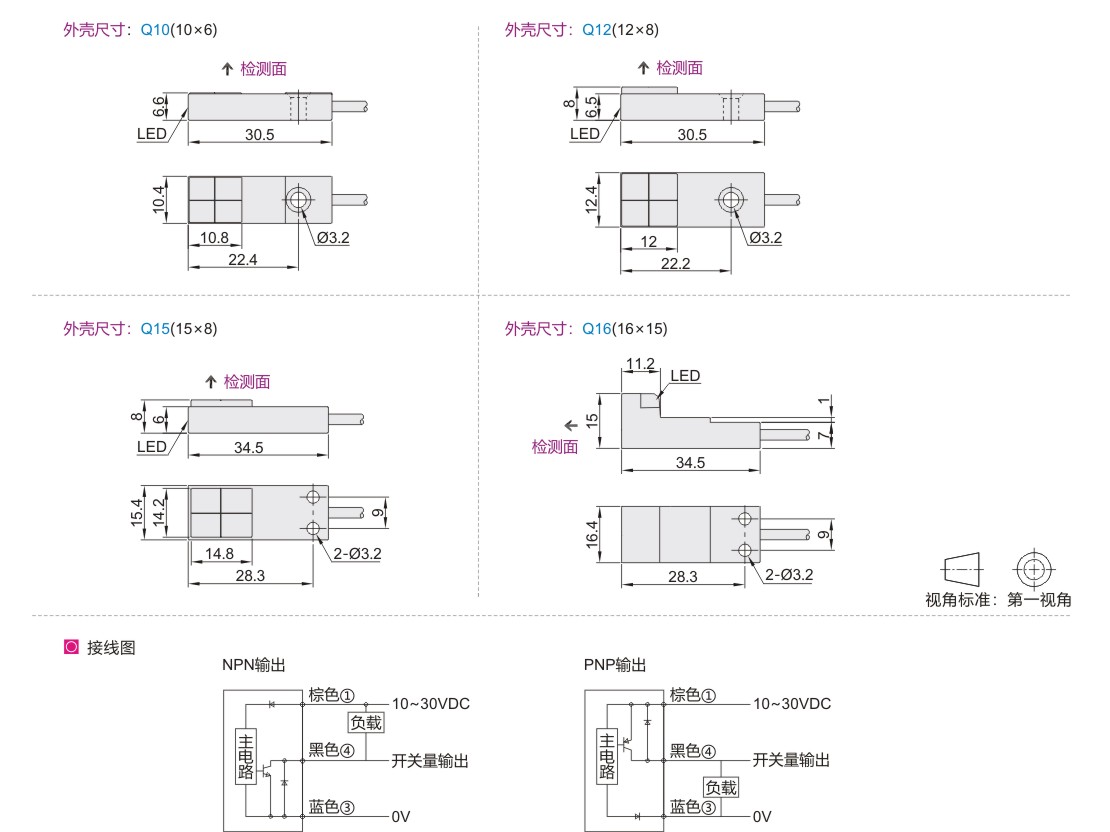

参数图
选型表
| 型号 | 检测距离 (mm) |
外壳尺寸 | 检测面 | 输出功能 | 输出方式 | |
| 代码 | 安装方式 | |||||
| ZVJ31 | N(非齐平式) | 2.5 | Q10(10×6) | U(上面检测) | N(NPN) P(PNP) |
O(常开) C(常闭) |
| 4 | ||||||
| Q12(12×8) | ||||||
| 5 | Q15(15×8) | |||||
| Q16(16×15) | T(前面检测) | |||||
性能表
| 代码 | ZVJ31 |
| 检测物 | 金属感应物 |
| 工作电压 | 10~30VDC |
| 开关频率 | 外壳尺寸Q10 ：800Hz； 外壳尺寸Q12：200Hz； 外壳尺寸Q15 ：800Hz； 外壳尺寸Q16 ：1000Hz |
| 负载电流 | ≤150mA |
| 空载电流 | ≤10mA(24V) |
| 迟滞 | < 15% |
| 重复精度 | ≤5% |
| 环境温度 | -25~70℃ |
| 外壳防护等级 | IP67 |
| 外壳材质 | PC |
| 感应面材质 | PC |
| 接口 | PVC线缆/2m；3芯 ×0.18mm² |
-
