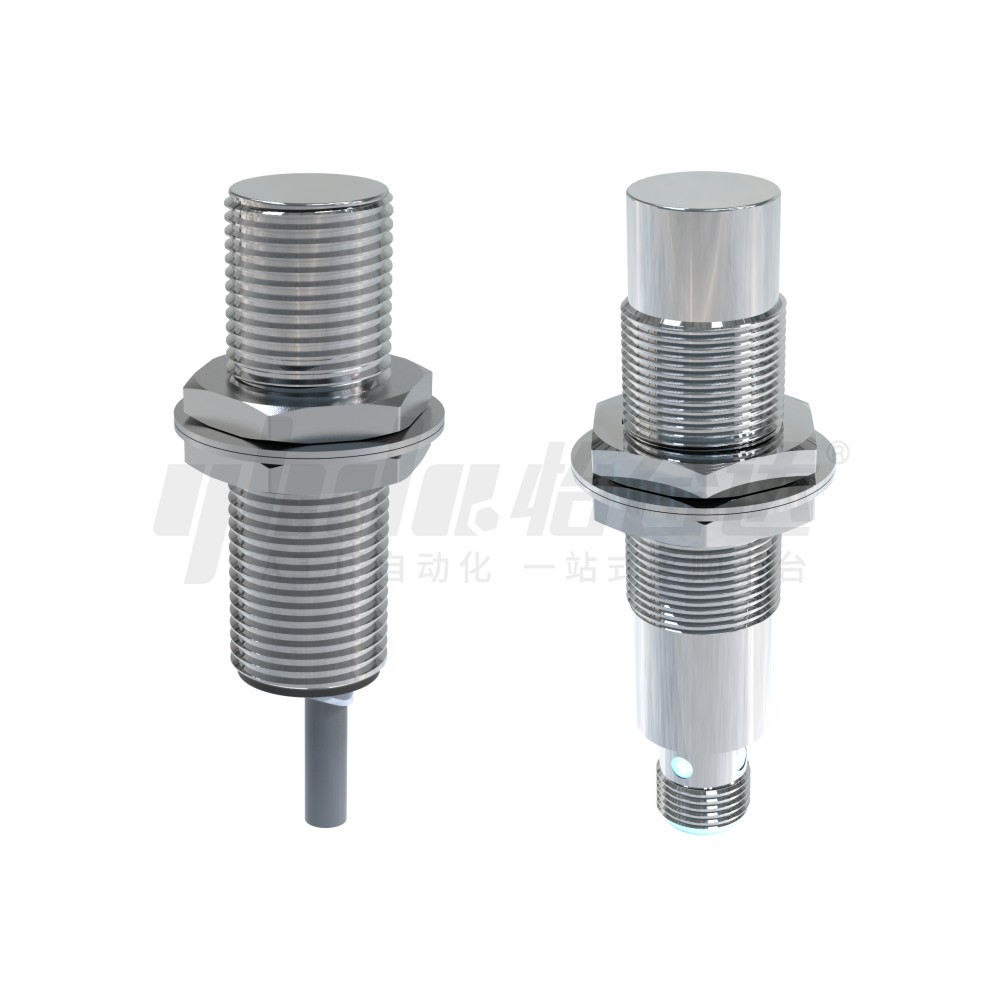

全金属接近传感器 标准型 圆柱型M18
品牌名称：
怡合达
条件筛选：
外壳材质 不锈钢
类型 标准型
安装方式 齐平式/非齐平式
形状 圆柱型
外壳尺寸 M18
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 外壳尺寸 | 接线方式 | 适配连接线 |
| ZVJ85 | 标准型 | M18 × 1 | 直接出线式 | — |
| ZVJ86 | 插件式 | ZVJ99 |
ZVJ86为插件式，适配的连接线需单独购买。

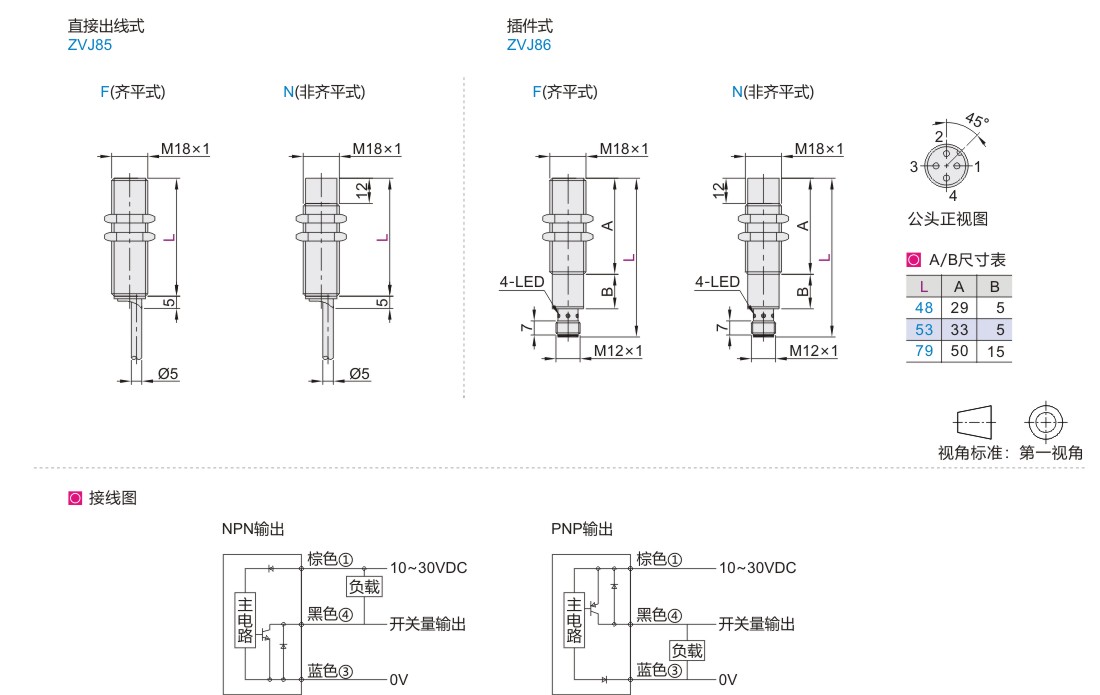

参数图
选型表
| 型号 |
检测距离 (mm) |
外壳尺寸 |
L 长度 |
输出功能 |
输出方式 |
|
| 代码 | 安装方式 | |||||
| ZVJ85 | F (齐平式) | 5 8 | M18(M18×1) | 35 55 | N ( NPN) P ( PNP) |
O (常开) C (常闭) |
| N (非齐平式) | 8 10 | 40 55 | ||||
| ZVJ86 | F (齐平式) | 5 8 | 48 79 | |||
| N (非齐平式) | 8 10 | 53 79 | ||||
性能表
| 代码 | ZVJ85 | ZVJ86 | |||||||||||||||||||||||||||
| 检测物 | 金属感应物 | ||||||||||||||||||||||||||||
| 工作电压 | 10 ~30VDC | ||||||||||||||||||||||||||||
| 开关频率 | 检测距离5mm：1 KHZ 检测距离8mm：500HZ 检测距离10mm：300HZ |
||||||||||||||||||||||||||||
| 压降 | 1.5V | ||||||||||||||||||||||||||||
| 负载电流 | 200mA | ||||||||||||||||||||||||||||
| 空载电流 | ≤10mA(24V) | ||||||||||||||||||||||||||||
| 迟滞 | < 15%(Sr) | ||||||||||||||||||||||||||||
| 重复精度 | < 1.0%(Sr) | ||||||||||||||||||||||||||||
| 开关保护 | 短路保护/反极性保护/上电保护 | ||||||||||||||||||||||||||||
| 环境温度 | -25 ~70℃ | ||||||||||||||||||||||||||||
| 外壳防护等级 | IP67 | ||||||||||||||||||||||||||||
| 外壳材质 | 不锈钢 | ||||||||||||||||||||||||||||
| 感应面材质 | 不锈钢 | ||||||||||||||||||||||||||||
| 接口 | PVC线缆/2m；3芯 ×0.35mm² | M12连接器 | |||||||||||||||||||||||||||
-
