查看大图
型号筛选
未生成型号，还有 3 项未选择
代码
参数选型
出线方式
产品选型
规格
图片仅供参考，请以已选的规格为准
接触式位移传感器 标准型 回弹式 · 直接出线/插件式
品牌名称：
怡合达
条件筛选：
类型 标准型
产品种类 接触式位移传感器
驱动方式 回弹式
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图

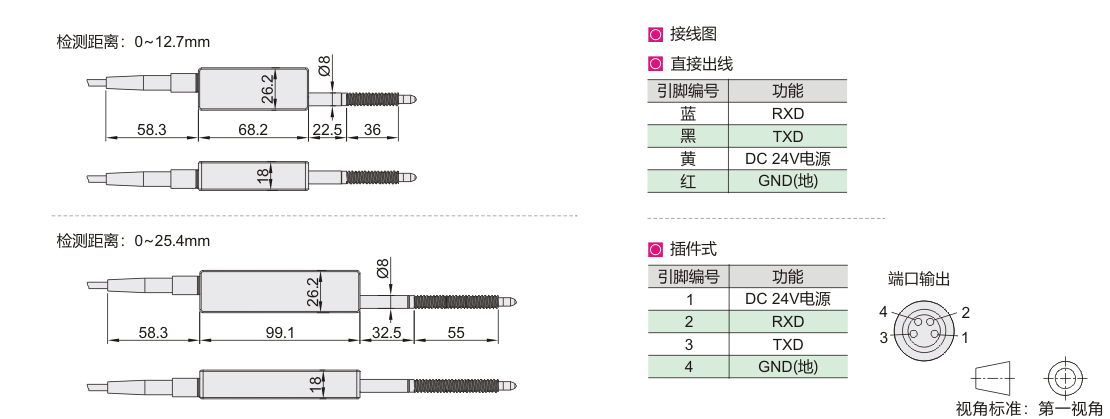

参数图
材质图
| 代码 | 类型 | 驱动方式 | 出线方式 |
| ZPG01 | 标准型 | 回弹式 | 直接出线 |
| ZPG02 | 插件式 |
参数图
选型表
| 型号 |
检测距离 |
精度 |
分辨率 |
|
| 代码 | 规格 | |||
|
直接出线 插件式 |
1 | 0~12.7mm | ≤1.4μm | 0.2μm |
| 2 | ≤2μm | 0.5μm | ||
| 3 | ±2μm | 1μm | ||
| 4 | ≤10μm | 5μm | ||
| 5 | 0~25.4mm | ≤1.8μm | 0.2μm | |
| 6 | ≤3μm | 0.5μm | ||
| 7 | ±3μm | 1μm | ||
| 8 | ≤10μm | 5μm | ||
性能参数表
| 检测距离 | 0~12.7mm | 0~25.4mm |
| 工作原理 | CMOS光栅测量（不产生追踪误差） | |
| 外壳样式 | 盒式 | |
| 响应时间 | 50ms | |
| 采样频率 | 40ms | |
| 工作电压 | DC24V | |
| 消耗电流 | <50mA | |
| 通讯协议 | ModbusRTU | |
| 工作环境温度 | -10~50℃（无冻结） | |
| 工作环境湿度 | 35~80%RH（无冷凝） | |
| 防护等级 | IP65 | |
| 测量力 | 1.1~1.2N | 1.6~1.8N |
| 尺寸(宽×高×深) | 185×26.2×18mm | 244.9×26.2×18mm |
| 材料 | 主体：铝合金；防尘套：氟橡胶；传感器头：硬质合金 | |
| 重量 | 约71.7g | 约91.5g |
| 连接方式 | 直接出线：标配M8四芯线缆，不配数显控制模块使用，如需搭配 数显控制模块使用，请选择插件式。 插件式：标配M8双母头连接线，需配数显控制模块使用； 1个传感器头需配1根连接线，1个数显控制模块可接4个传感器头。 |
|
-
