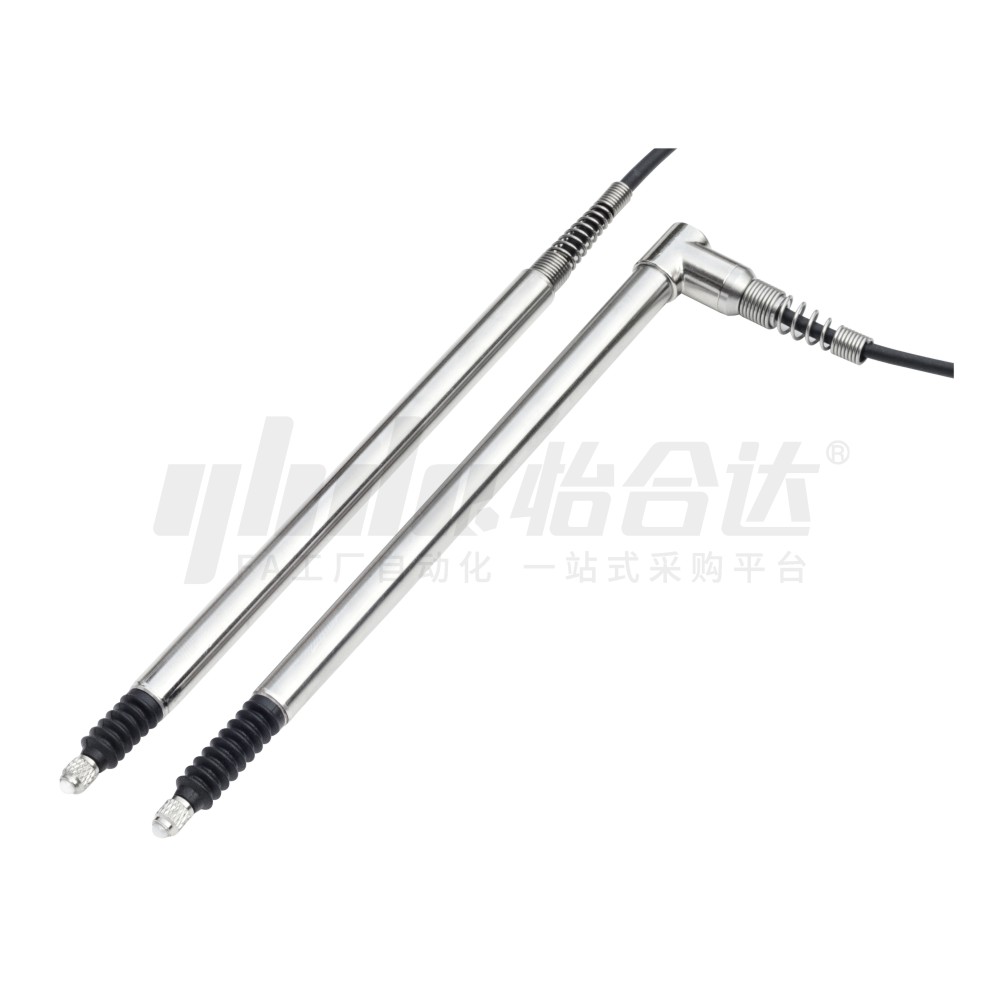

接触式位移传感器 标准型 L型侧出线/直接出线 笔式
品牌名称：
怡合达
条件筛选：
类型 标准型
产品种类 接触式位移传感器
驱动方式 笔式
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 驱动方式 | 出线方式 |
| ZPG26 | 标准型 | 笔式 | L型侧出线 |
| ZPG27 | 直接出线 |
特点
● 用来测量伸长，振动，物体厚度，膨胀等的高技术产品；
● 分辨率高，重复性好：
● 无滑动触点，使用寿命长。

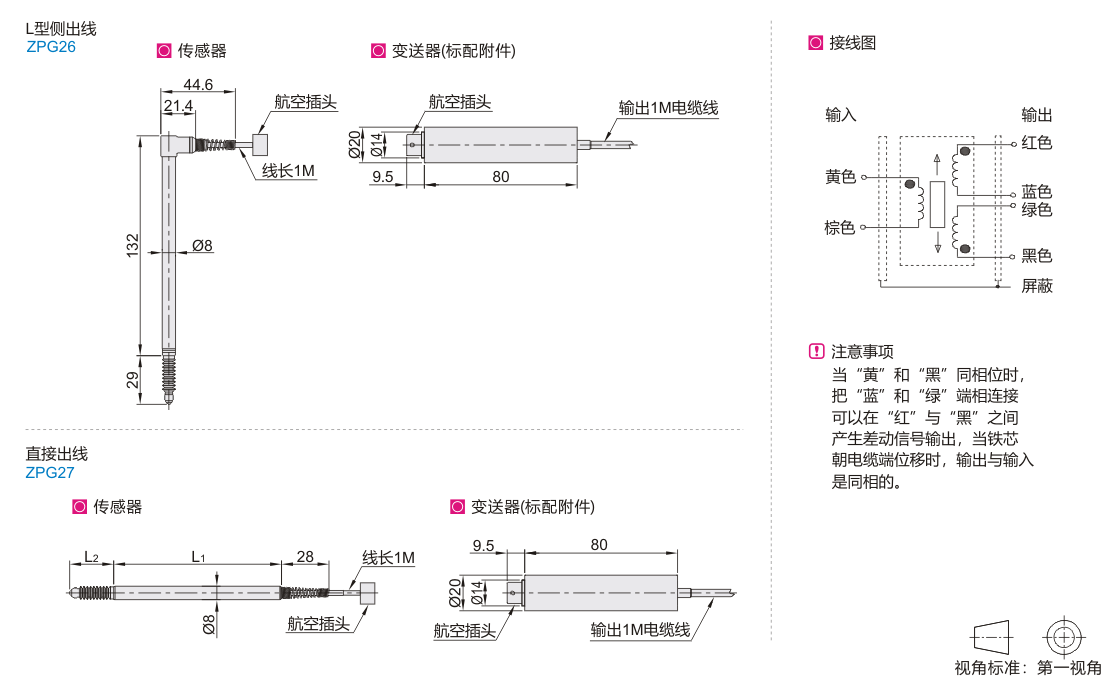

参数图
L型侧出线
| 型号 |
传感器探头 |
传感器出线方式 |
标配附件 |
||
| 代码 | 检测距离(mm) | 变送器输出功能 | |||
| ZPG26 | 2 | A(4~20mA) V1(0~5V) V2(0~10V) C2(RS485) |
氧化锆球探头 | L型侧出线1米 | 变送器 (航空插头) |
| 5 | |||||
| 8 | |||||
| 10 | |||||
直接出线
| 型号 |
长度L1 |
导杆自由状态 外露长度L2 |
传感器探头 |
传感器出线方式 |
标配附件 |
||
| 代码 | 检测距离(mm) | 变送器输出功能 | |||||
| ZPG27 | 2 | A(4~20mA) V1(0~5V) V2(0~10V) C2(RS485) |
68 | 19.6 | 氧化锆球探头 | 直接出线1米 | 变送器 (航空插头) |
| 5 | 115 | 23.3 | |||||
| 8 | 121 | 30.3 | |||||
| 10 | |||||||
性能参数表
| 激励电压 | 3Vrms(1~3Vrms) |
| 激励频率 | 5KHz(1~10KHz) |
| 输出信号 |
变送器输出4~20mA(二线制，DC15~28V供电电压) |
| 变送器输出0～5V ( DC9 ~28V供电电压) | |
| 变送器输出0~10V(DC15~28V供电电压) | |
| 变送器输出数字式RS485(DC9~28V供电电压) | |
| 线性误差 | 0.25%F.S |
| 重复误差 | 1μm |
| 分辨率 | 0. 1μm(最高)，数字式输出是16 bit |
| 动态特性 | 5Hz |
| 工作温度 | -25℃~+85℃ |
| 温度系数 |
零点≤0.01% F.S/℃ |
| 灵敏度≤0.025%F.S/℃ |
-
