磁致伸缩位移传感器 油缸内置型
品牌名称：
怡合达
条件筛选：
类型 油缸内置型
产品种类 磁致伸缩位移传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | |
| ZKV23 | 磁致伸缩位移传感器 | 油缸内置型 |
特点
● 电子仓不锈钢全密封，防护等级IP68；
● 电流、电压、Modbus多种输出方式；
● 法兰方式安装；
● 非接触测量，零维护。

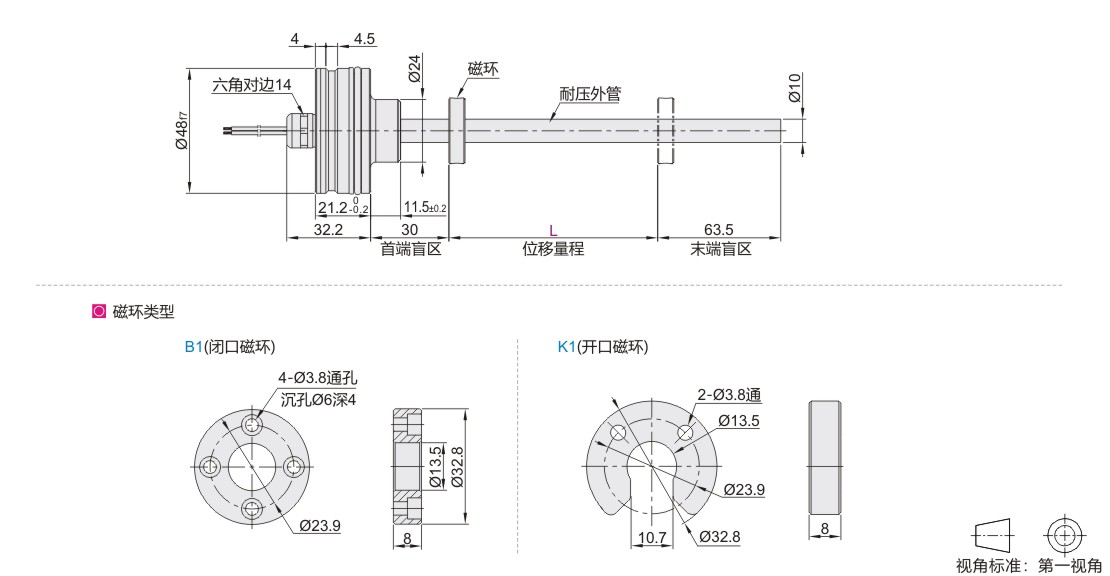

参数图
选型表
| 型号 |
信号输出 |
磁环类型 |
出线方式 |
|
| 代码 | L位移量程 | |||
| ZKV23 | 100 150 200 250 300 350 400 450 500 600 800 1000 |
A1(4~20mA) A2(0~20mA) V1(0~10V) V2(0~5V) C2(RS485) |
B1(闭口磁环) K1(开口磁环) |
直接出线3M线缆 |
默认行程方向为正向。
传感器内置安装时，选用闭口磁环；传感器外置安装时，选用开口磁环。
性能参数
| 供电电源 | 7~28VDC |
|
| 供电电流 | ≥100mA | |
| 位移量程 | 100~1000mm(其他量程可定制) | |
| 输出信号 | RS485输出(四线制，7~28VDC供电电压) | |
| 0~5VDC(四线制，7~28VDC供电电压) | ||
| 0~10VDC(四线制，12~28VDC供电电压) | ||
| 0~20mA(四线制，18~28VDC供电电压) | ||
| 4~20mA(四线制，18~28VDC供电电压) | ||
| 测量对象 | 可测1~3个位置量 | |
| 分辨率 | 0.01mm | |
| 非线性度 | 0.1%F.S | |
| 重复精度 | ≤±0.01%F.S | |
| 负载能力 | 电压信号输出最低负载≥5KΩ,电流信号输出最大负载电阻600Ω | |
| 更新时间 | 1ms | |
| 工作温度 | -40℃~+85℃ | |
| EMC电子干扰测试 | 静电放电抗扰度 | GB/T17626.2-1998 |
| 射频电磁场辐射抗扰度 | GB/T17626.3-1998 | |
| 电快速瞬变脉冲群抗扰度 | GB/T17626.4-1998 | |
| 浪涌(冲击)抗扰度 | GB/T17626.5-1999 | |
| 射频场感应的传导骚扰抗扰度 | GB/T17626.6-1998 | |
| 工频磁场抗扰度 | GB/T17626.8-1998 | |
| 冲击指标 | 500g/GB/T2423.5-2019 | |
| 振荡指标 | 15g/10Hz~500Hz/GB/T21117-2007 | |
| 工作压力 | 不锈钢测杆耐压为35Mpa，更高可咨询 | |
| 迟滞 | ≤0.002%F.S | |
| 温度系数 | ≤0.005%F.S/℃ | |
| 防护等级 | IP68 | |
| 材质 | 外壳：不锈钢316；密封：O型圈NBR70；辅助垫圈：PTFE | |
接线方式
| 电缆线颜色定义 | 模拟输出 | Modbus |
| 红色 | 供电电源(+) | 供电电源(+) |
| 白色 | 信号输出(-) | 空 |
| 蓝色 | 信号输出(+) | 空 |
| 绿色 | 空 | RS485信号B |
| 棕色 | 空 | RS485信号A |
| 祼线 | 屏蔽线 | 屏蔽线 |
| 黑线 | 供电电源(-) | 供电电源(-) |
注意事项：
● 传感器的屏蔽电缆走线必须避开大功率机电设备 、高压电缆线
及有强电磁辐射的场所等；
● 电缆的屏蔽网线必须保持完好无断线 ，并接到后续设备的地端；
● 传感器供电电源要求请参考性能参数表供电要求 ，对每个传感
器的供电电流必须大于100mA。
-
