        磁致伸缩位移传感器 防爆型

        品牌名称：

        怡合达

        条件筛选：

        类型 防爆型
        产品种类 磁致伸缩位移传感器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            ZKV24 磁致伸缩位移传感器 防爆型



            特点
             ● 结构可靠：IP68等级，Exd Ⅱ CT6隔爆认证；
             ● 材质：316不锈钢；
             ● 电流、电压、Modbus多种输出方式；
             ● 螺纹或法兰安装，安装容易；
             ● 非接触测量，零维护。

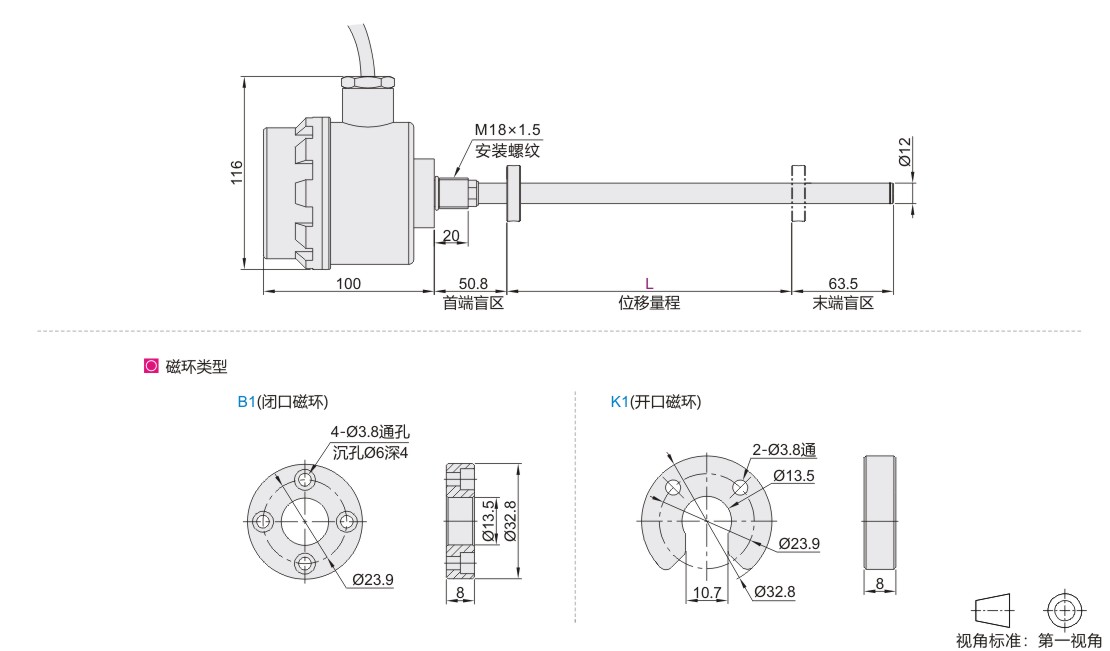

            参数图



            选型表

            型号
            		 信号输出
            		 磁环类型
            		 出线方式
            代码 L位移量程
            ZKV24 100  150  200  250  300  350
            400  450  500  600  800  1000            		     A1(4~20mA)
                A2(0~20mA)
                V1(0~10V)
                V2(0~5V)
                C2(RS485)            		 B1(闭口磁环)
            K1(开口磁环)            		 直接出线3M线缆



            默认行程方向为正向。

            传感器内置安装时，选用闭口磁环；传感器外置安装时，选用开口磁环。



            性能参数

            供电电源 7~28VDC
            供电电流 ≥100mA
            位移量程 100~1000mm(其他量程可定制)
            输出信号 RS485输出(四线制，7~28VDC供电电压)
            0~5VDC(四线制，7~28VDC供电电压)
            0~10VDC(四线制，12~28VDC供电电压)
            0~20mA(四线制，18~28VDC供电电压)
            4~20mA(四线制，18~28VDC供电电压)
            测量对象 可测1~3个位置量
            分辨率 0.01mm
            非线性度 0.1%F.S
            重复精度 ≤±0.01%F.S
            负载能力 电压信号输出最低负载≥5KΩ,电流信号输出最大负载电阻600Ω
            更新时间 1ms
            工作温度 -40℃~+85℃
            工作压力 不锈钢测杆耐压为35Mpa，更高可咨询
            迟滞 ≤0.002%F.S
            温度系数 ≤0.005%F.S/℃
            防护等级 IP68
            材质 电子仓外壳：铝；测杆外壳：不锈钢316；密封：O型圈NBR70
            防爆等级 Exd Ⅱ CT6 Gb



            接线方式

            电缆颜色 红色 黑色 蓝色 白色
            模拟输出 VCC GND OUT + OUT-
            数字输出 VCC GND 485A 485B



            注意事项：

             ● 传感器供电电源要求 ：请参考性能参数表供电要求 ，对每个传
                  感器的供电电流必须大于100mA；
             ● 传感器的屏蔽电缆走线必须避开大功率机电设备 、高压电缆线
                 及有强电磁辐射的场所等；
            ● 电缆的屏蔽网线必须保持完好无断线 ，并接到后续设备的地端。
