超声波传感器 对射式 M18标准型
品牌名称：
怡合达
条件筛选：
外壳材质 塑料外壳
产品类型 对射式
输出信号 NPN/PNP
输出类型 开关量输出
外形尺寸 标准型
安装尺寸 M18
种类筛选 超声波传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 |
安装尺寸 | 外壳材质 | |
| ZVB09 | 对射式 | 标准型 | M18 | 金属 |
特点：
● 可靠地检测材料的单张和双张(多张)；
● 可通过示教功能灵活进行设置；
● 稳定检测纸张/金属/塑料/铂/硅片/电池极片。

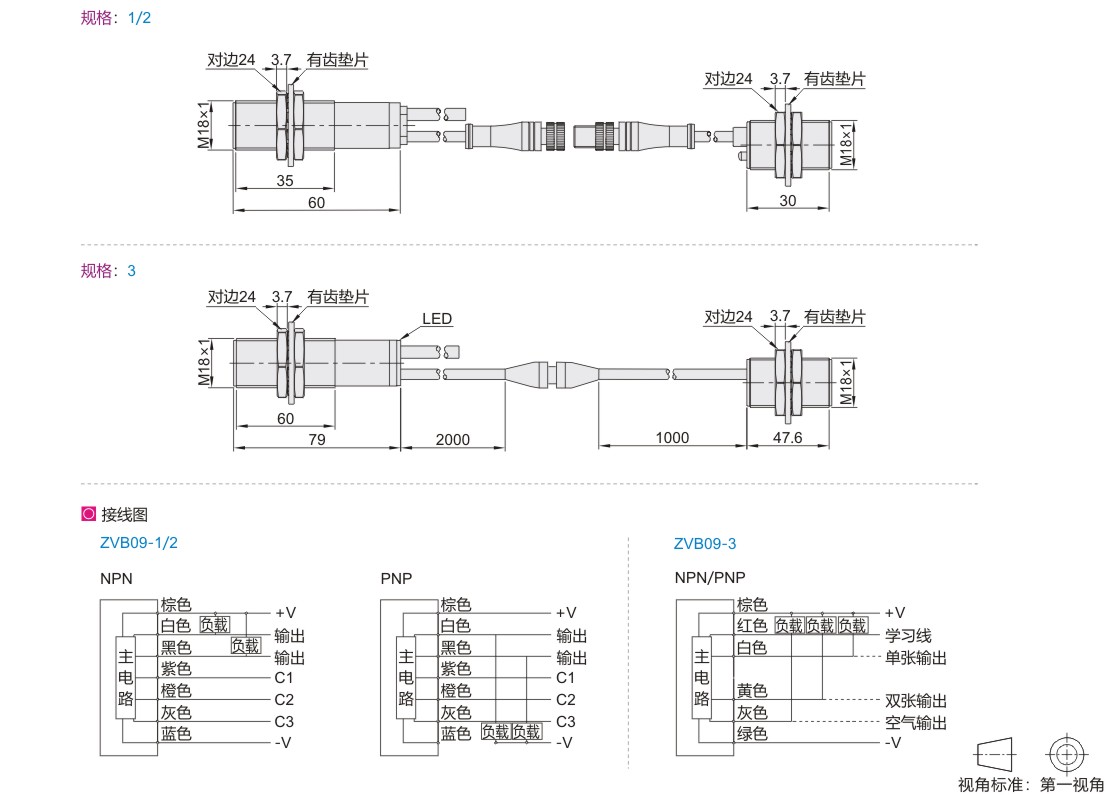

参数图
选型表
| 型号 | 输出信号 |
检测距离 (mm) |
|
| 代码 | 规格 | ||
| ZVB09 | 1 | N(NPN) P(PNP) |
20~40（最佳：20+2） |
| 2 | 20~60（最佳：40+5） | ||
| 3 | 30~60（最佳：45±5） | ||
性能表
| 型号 |
ZVB09-1 | ZVB09-2 | ZVB09-3 | |
| 基本特点 | 发散角 | ±45° | ||
| 超声波频率 | 400kHz | 200kHz | ||
| 指示灯 | 绿灯：单张，绿灯闪烁：教学，红灯：双/多张，红灯闪烁：无纸 | 运行状态：LED | ||
| 电气数据 | 响应时间 | 自动运行模式为2.5ms | 自动运行模式为6.5ms | 15ms |
| 开关频率 | 20Hz | 7Hz | 10Hz | |
| 迟滞(回差/应差) | <750ms | <1.9s | 1ms | |
| 工作电压 | 20~30VDC | 18~30VDC | ||
| 消耗电流 | ≤50mA | |||
| 残余电压 | 2V | |||
| 负载电流 | ≤200mA | ≤100mA | ||
| 最大纹波 | ±10% | |||
| 保护电路 | 反极性保护/短路保护 | 短路保护/过载保护 | ||
| 温度补偿 | 无 | |||
| 环境条件 | 工作环境温度 | 5~60℃ | -20~70℃ | |
| 防护等级 | IP65 | |||
| 机械数据 | 连接方式 | 2mPUR线缆 | 带六芯线缆VC，2米 | |
| 最大拧紧扭矩 | 15N·m | |||
| 材质 | 镍铜镀层 | |||
| 重量 | 0.4kg | 0.17kg | ||
| 配件 | 塑料螺母M18×1 | |||
-
