图片仅供参考，请以已选的规格为准
怡合达自营 气压传感器 专用配件 三色双画面 模拟量输出 L型固定架 Z型固定架 面板安装支架
品牌名称：
怡合达
条件筛选：
外壳颜色 白色
功能选择 三色双画面/模拟量输出
种类筛选 气压传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | |
| ZJE52 | 气压传感器 | 三色双画面/模拟量输出 |
| ZJE56 | 配件 | L型固定架 |
| ZJE57 | Z型固定架 | |
| ZJE58 | 面板安装支架 | |
产品特点
● 功能更全，性能更高；
● 路开关量+路模拟量输出；
● 独有SUPERSPEE模式，最快响应速1mS；
● 三色双画面显示，便于信息读取。

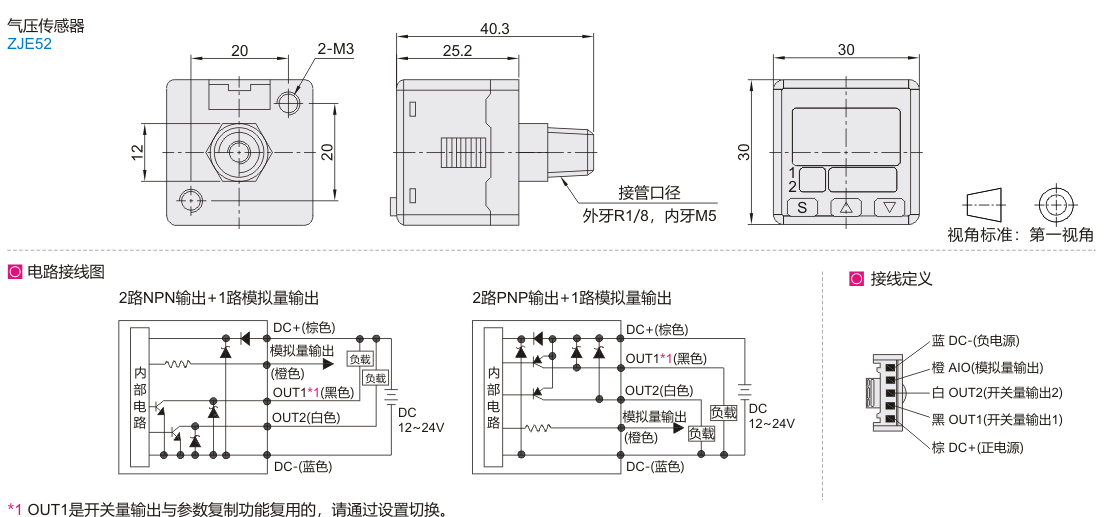

参数图
气压传感器
| 型号 | 输出类型 | 接管口径 | 标配附件 | 选购配件 | |
| 代码 | 压力类型 | ||||
| ZJE52 | P(高压型：-0.101~1.000MPa) C(低压型：-101.3~101.3KPa) |
11(2NPN+1模拟量输出1~5V) 12(2NPN+1模拟量输出4~20mA) 13(2PNP+1模拟量输出1~5V) 14(2PNP+1模拟量输出4~20mA) |
外牙R1/8， 内牙M5 |
带端子2m电源线1条， 《产品使用说明书》1份 |
ZJE56(L型固定架) ZJE57(Z型固定架) ZJE58(面板安装支架) |
配件
| 型号 | 类型 |
| 代码 | |
| ZJE56 | L型固定架 |
| ZJE57 | Z型固定架 |
| ZJE58 | 面板安装支架 |
适用配件详细尺寸见怡合达官网。
规格表
| 型号 | ZJE52-P(高压型) | ZJE52-C(低压型) | |
| 额定压力范围 | -0.101~1.000MPa | -101.3~101.3KPa | |
| 设定压力范围 | -0.100~1.000MPa | -101.0~101.0KPa | |
| 最大耐压力 | 1.5MPa | 500KPa | |
| 适用气体 | 非腐蚀性气体，不可燃性气体，符合ISO8573-1:2010[7:4:4] | ||
| 电源电压 | 12~24VDC±10% | ||
| 消耗电流 | 45mA以下（无负载） | ||
| 不同压力单位下的 显示分辨率 |
KPa | — | 0.1 |
| MPa | 0.001 | — | |
| kgf/cm² | 0.01 | 0.001 | |
| bar | 0.01 | 0.001 | |
| psi | 0.1 | 0.01 | |
| mmHg | — | 0.1 | |
| inchHg | — | 1 | |
| 比较输出【注】*1 | NPN集电极开路输出 PNP集电极开路输出 最大负载电流：100mA最大供应电压：30VDC 最大负载电流：100mA最大供应电压：24VDC 内部压降：1.5V以下 内部压降：1.5V以下 |
||
| 电压型模拟量输出【注】*1 | 输出电压：1~5V±2.5%F.S.线性：±1%F.S.输出阻抗：约1KΩ | ||
| 电流型模拟量输出【注】*1 | 输出电流：4~20mA±2.5%F.S.线性：±1%F.S.负载电阻：最小50Ω最大300Ω@12V；600Ω@24V | ||
| 显示精度 | ±1%F.S.±1digits（使用温度25±10℃) | ||
| 重复精度 | ±0.2%F.S.±2digits | ||
| 反应时间 | 1ms【注】*2，2.0ms，50ms，100ms，250ms，500ms，2000ms可选 | ||
| 显示 | 3色（红，橙，黄绿）显示（取样率：4次/秒） | ||
| 温度特性 | 1%F.S.以内，比较参考温度25℃（0~50℃使用范围内） | ||
| 使用环境 | 0~50℃（不结露，不结冰）；35~85%RH（无水露） | ||
| 保存环境 | -10~50℃（不结露，不结冰）；35~85%RH（无水露） | ||
| 防护等级 | IP40 | ||
| 重量 | 约85g（含电源线缆） | ||
【注】*1 输出类型与产品型号对应，具体请参阅“选型表”。
【注】*2 打开SUPERSPEED模式才能支持1ms的响应速度，关于此模式的开启和关闭请参阅《产品使用说明书》。
-
