压力类型
输出类型
图片仅供参考，请以已选的规格为准
怡合达自营 气压传感器 专用配件 三色双画面 RS485通讯 L型固定架 Z型固定架 面板安装支架
品牌名称：
怡合达
条件筛选：
外壳颜色 白色
功能选择 三色双画面/RS485通讯
种类筛选 气压传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | |
| ZJE53 | 气压传感器 | 三色双画面/RS485通讯 |
| ZJE56 | 配件 | L型固定架 |
| ZJE57 | Z型固定架 | |
| ZJE58 | 面板安装支架 | |
产品特点
● 支持MODBUS标准协议：
● 保留1路传统开关量输出；
● “工业4.0”、智能制造首选；
● 支持远程读数和设置操作；
● 实时监控，快速设置。

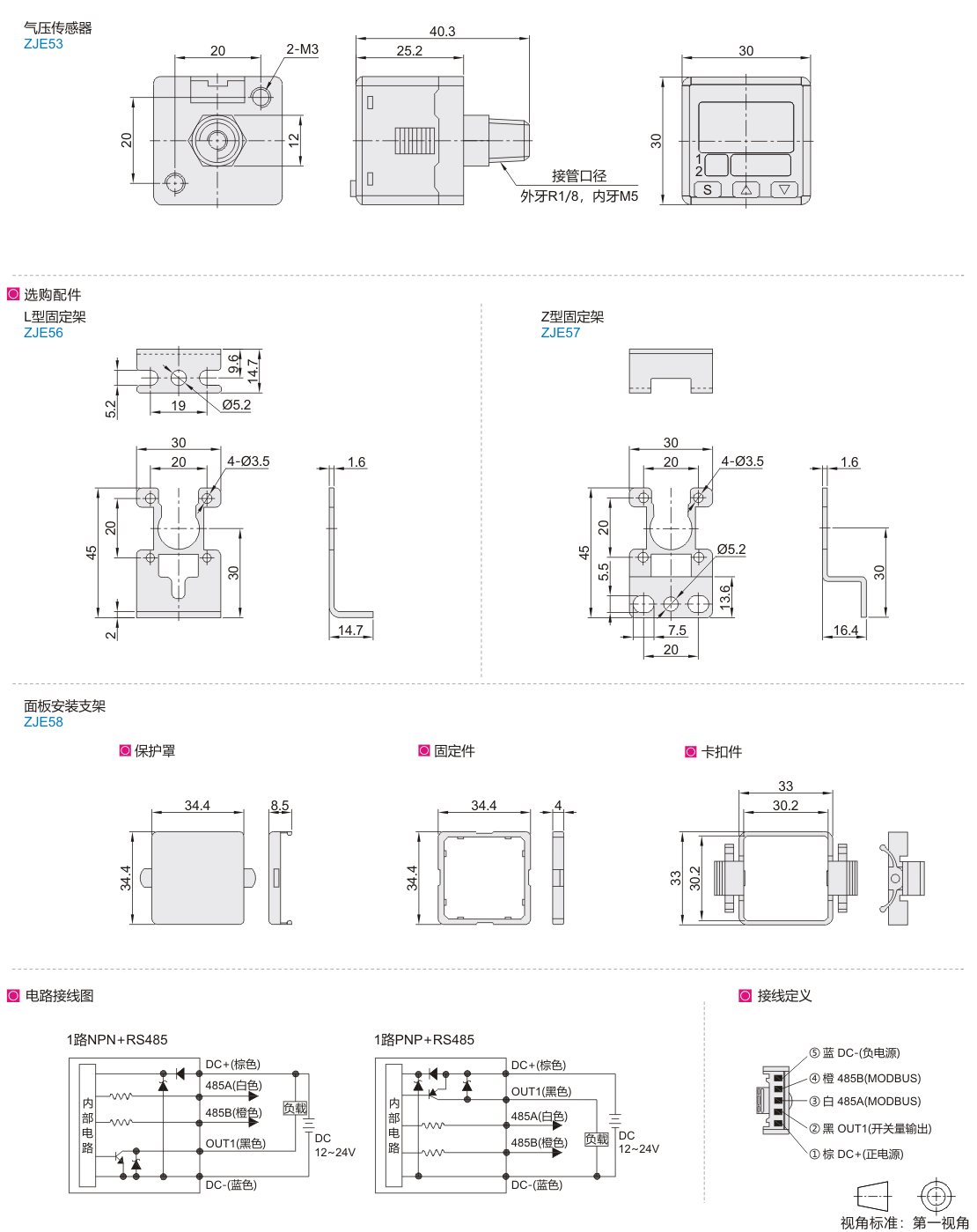

参数图
气压传感器
| 型号 |
输出类型 |
接管口径 |
标配附件 |
选购配件 |
|
| 代码 | 压力类型 | ||||
| ZJE53 | P(高压型：-0.101~1.000MPa) C(低压型：-101.3~101.3KPa) |
21(1NPN+1RS485) 22(1PNP+1RS485) |
外牙R1/8， 内牙M5 |
带端子2m电源线1条， 《产品使用说明书》1份 |
ZJE56(L型固定架) ZJE57(Z型固定架) ZJE58(面板安装支架) |
配件
| 型号 | 类型 |
| 代码 | |
| ZJE56 | L型固定架 |
| ZJE57 | Z型固定架 |
| ZJE58 | 面板安装支架 |
适用配件详细尺寸见怡合达官网。
规格表
| 型号 | ZJE53-P(高压型) | ZJE53-C(低压型) | |
| 额定压力范围 | -0.101~1.000MPa | -101.3~101.3KPa | |
| 设定压力范围 | -0.100~1.000MPa | -101.0~101.0KPa | |
| 最大耐压力 | 1.5MPa | 500KPa | |
| 适用气体 | 非腐蚀性气体，不可燃性气体，符合ISO8573-1:2010[7:4:4] | ||
| 电源电压 | 12~24VDC±10% | ||
| 消耗电流 | 45mA以下（无负载） | ||
| 不同压力单位下的 显示分辨率 |
KPa | — | 0.1 |
| MPa | 0.001 | — | |
| kgf/cm² | 0.01 | 0.001 | |
| bar | 0.01 | 0.001 | |
| psi | 0.1 | 0.01 | |
| mmHg | — | 0.1 | |
| inchHg | — | 1 | |
| 比较输出【注】*1 | NPN集电极开路输出 PNP集电极开路输出 最大负载电流：100mA最大供应电压：30VDC 最大负载电流：100mA最大供应电压：24VDC 内部压降：1.5V以下 内部压降：1.5V以下 |
||
| MODBUS功能【注】*2 | 配备 | ||
| 显示精度 | 1%F.S.±1digits（使用温度25±10℃) | ||
| 重复精度 | ±0.2%F.S.±2digits | ||
| 反应时间 | 2.0ms，50ms，100ms，250ms，500ms，2000ms可选【注】*3 | ||
| 显示 | 3色（红，橙，黄绿）显示（取样率：4次/秒） | ||
| 温度特性 | 1%F.S.以内，比较参考温度25℃（0~50℃使用范围内） | ||
| 使用环境 | 0~50℃（不结露，不结冰）；35~85%RH（无水露） | ||
| 保存环境 | -10~50℃（不结露，不结冰）；35~85%RH（无水露） | ||
| 防护等级 | IP40 | ||
| 重量 | 约85g（含电源线缆) | ||
【注】*1 输出类型与产品型号对应，具体请参阅“选型表”；
【注】*2 只有ZJE53系列支持MODBUS模式，其操作请参阅《产品使用说明书》；
【注】*3 响应速度的设置请参阅《产品使用说明书》。
-
