压力类型
输出类型
图片仅供参考，请以已选的规格为准
气压传感器/专用配件 经济型 双色LCD单数字输出
品牌名称：
KITA
条件筛选：
外壳颜色 白色
功能选择 双色双画面
种类筛选 气压传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | |
| ZJE21 | 经济型气压传感器 | 双色LCD单数字输出 |
| ZJE23 | 配件 | Z型固定架 |
| ZJE24 | L型固定架 | |
| ZJE26 | 面板接合器+前保护盖 | |
产品特色
价格比较经济； 体积更小； 产品快速安装； 画面双色显示； 单位利于辨识。

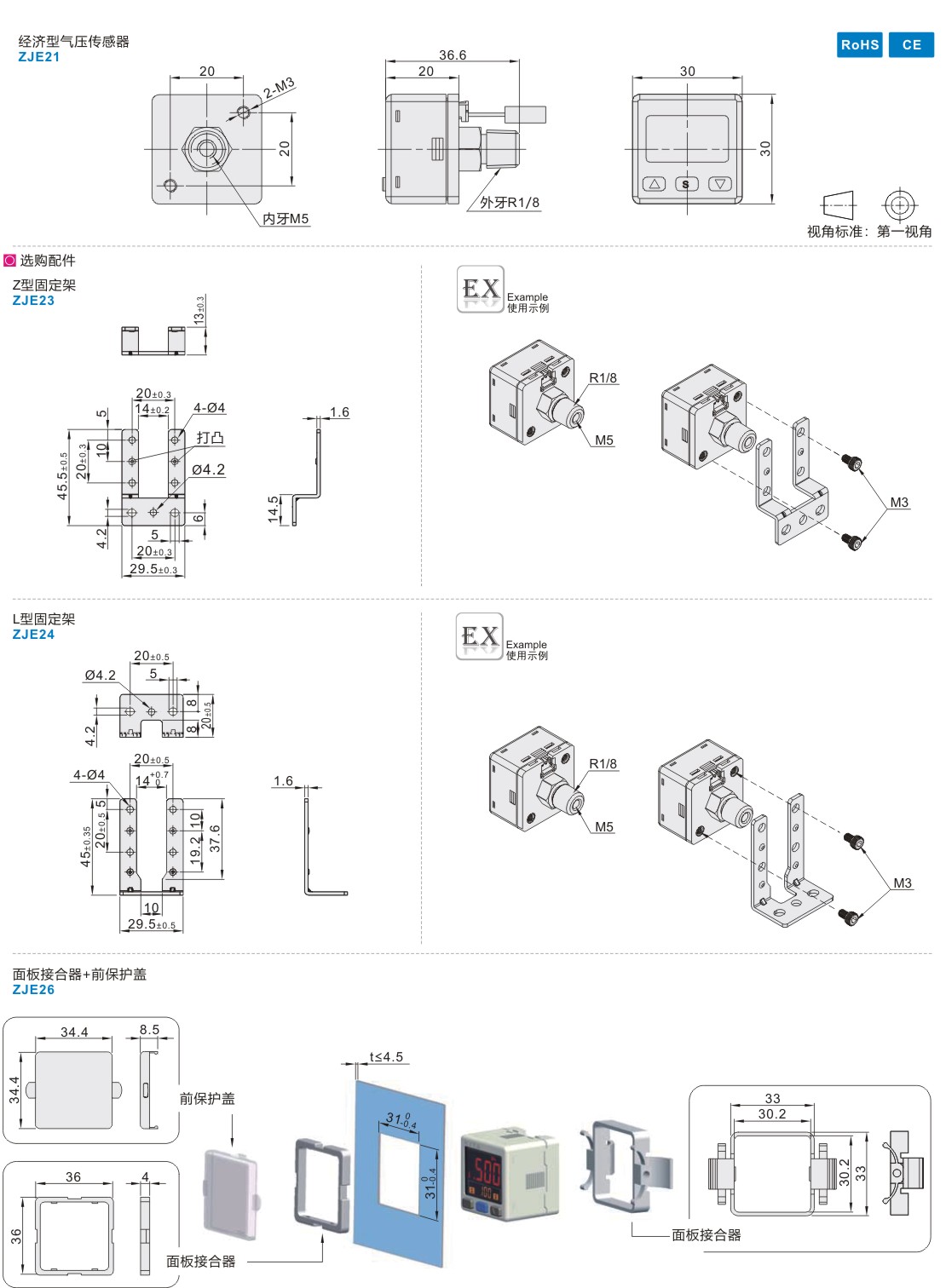

参数图
气压传感器
| 型号 | 输出类型 | 接管口径 | 标配附件 | 选购配件 | |
| 代码 | 压力类型 | ||||
| ZJE21 | C(连成压) P(正压) |
1(1NPN输出+模拟量输出(1~5V)) 2(1PNP输出+模似量输出(1~5V)) |
外牙R1/8 内牙M5 |
带插头 2米电线 |
ZJE23（Z型固定架） ZJE24（L型固定架） ZJE26（面板接合器+前保护盖） |
配件
| 型号 | 类型 |
| 代码 | |
| ZJE23 | Z型固定架 |
| ZJE24 | L型固定架 |
| ZJE26 | 面板接合器+前保护盖 |
规格表
| 型号 | P(正压) | C(连成压) | |
| 额定压力范围 | -0.100~1.000MPa | -100.0~100.0MPa | |
| 设定压力范围 | -0.103~1.030MPa | -103.0~103.0MPa | |
| 耐压力 | 1.5MPa | 500kPa | |
| 适用气体 | 空气，非腐蚀性，不可燃性 | ||
| 压力单位 设定最小刻度 |
kPa | — | 0.1 |
| MPa | 0.001 | — | |
| kgf/cm² | 0.01 | 0.001 | |
| bar | 0.01 | 0.001 | |
| psi | 0.1 | 0.01 | |
| inHg | — | 0.1 | |
| mmHg | — | 1 | |
| 电源电压 | 12to24VDC±10%，涟波峰值10%以下 | ||
| 消费电流 | ≤40mA(无负载时) | ||
| 开关 输出 |
输出类型 | 开集极输出(NPN或PNP) | |
| 负载电流 | Max.125mA | ||
| 内部压降 | ≤1.0V | ||
| 反应时间 | ≤2.5ms (预防误动作功能：25ms，100ms，250ms， 500ms，1000ms和1500ms可选择) |
||
| 线性类 比输出 |
输出电压 | 0.6~5V±2.5%F.S. (额定压力范围下) |
1~5V±2.5%F.S. (额定压力范围下) |
| 输出阻抗 | 约1kΩ | ||
| 直线性 | ±1%F.S. | ||
| 显示 | 显示 | 3色(红/绿/橙)显示(取样率：5次/秒，2次/秒，1次/秒可选择) | |
| 显示精度 | ±1%F.S±1digit(在周围温度：25±3℃) | ||
| 重复精度 | ±0.3%F.S±1digit | ||
| 动作指示灯 | 橙色(1指示灯)OUT1 | ||
| 耐环境 | 保护构造等级 | IP40 | |
| 周围温度 | 0~50℃ | ||
| 温度特性 | ±3%F.S.比较参考温度25℃(0~50℃温度范围内) | ||
| 储存温度 | 保存:-10~+60℃(无露水及不结冰状况下) | ||
| 周围湿度 | 动作及保存:35~85%RH(无水露) | ||
| 耐电压 | 1000VAC1分钟(引线及塑胶外壳间) | ||
| 绝缘阻抗 | 500MΩ以上(500VDC)(引线及塑胶外壳间) | ||
| 耐振动 | 复振福1.5mm或10G,每一分钟10Hz~150Hz~10Hz, X、Y、Z每个方向各2小时 |
||
| 耐冲击 | 100m/s²(10G),X、Y、Z每个方向各3次 | ||
| 接管口径 | R1/8'',M5 | ||
| 电线规格 | 耐油PVC电线(0.15mm²) | ||
| 重量 | 约67g(包含2米的电线) | ||

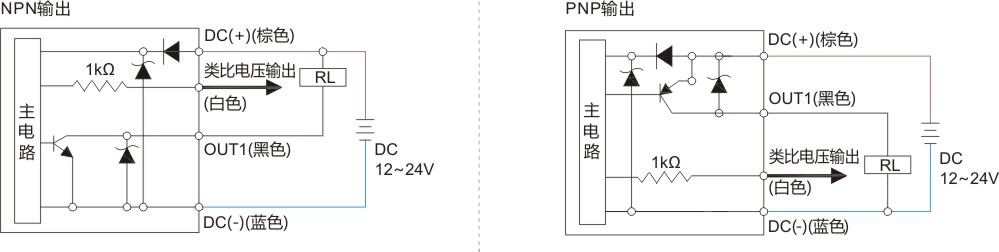

电路接线图
-
