增量型编码器 耐低温型 实心轴•38法兰系列
品牌名称：
怡合达
条件筛选：
类型 耐低温型
法兰系列 38
轴形式 实心轴
种类筛选 增量型编码器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 轴形式 | 法兰系列 |
| ZOH02 | 耐低温型 | 实心轴 | 38 |

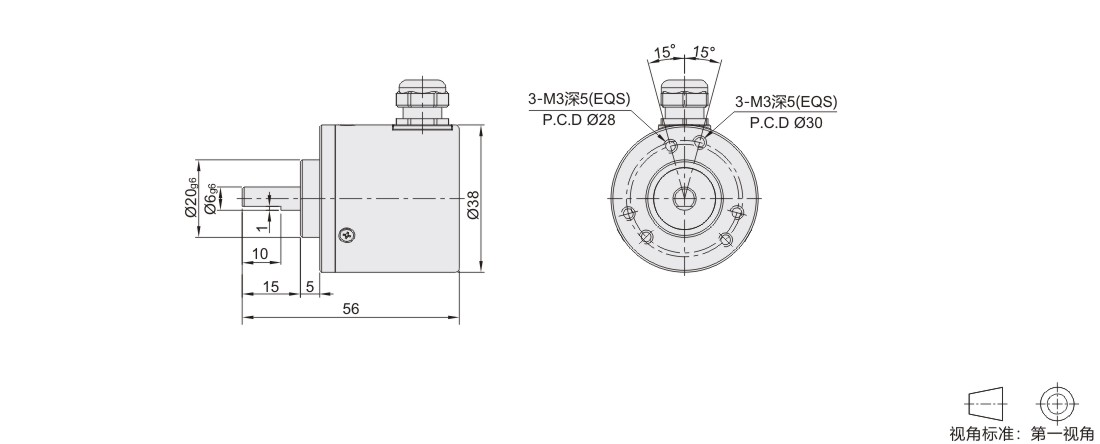

参数图
选型表
| 型号 |
输出逻辑 |
分辨率 |
电源电压* |
轴径 |
|
| 代码 | 输出方式 | ||||
| ZOH02 | C(NPN集电极) | A(正逻辑(高有效)) B(负逻辑(低有效)) |
300 360 500 512 600 720 1000 1024 2000 2048 2500 | DC8 ~30V | Ø6 |
| U(PNP集电极) | |||||
| P(推挽) | |||||
*如需DC5V电源电压，请另行备注。
接线方式(电缆出线)
| 信号 | VCC | GND(0V) | A | B | Z | 屏蔽 |
| 线色 | 红 | 黑 | 绿 | 白 | 黄 | 粗黑 |
性能参数
| 法兰形式 | 夹紧 、丝孔安装 |
| 法兰尺寸 | Ø38mm |
| 法兰材质 | 铝合金 |
| 出线方式 | 电缆侧出线1m |
| 轴材质 | 不锈钢 |
| 外壳材质 | 延性铁 |
| 启动力矩 | ≤1N·cm(无油封) |
| 轴向负荷 | ≤10 N |
| 径向负荷 | ≤20 N |
| 机械旋转速度 | ≤5000rpm |
| 振动 | 10g ，10～2KHz |
| 冲击 | 100g ，3ms |
| 重量 | 150g |
| 工作温度 | -40℃ ~+ 85℃ |
| 储存温度 | -40℃ ~+ 90℃ |
| 防护等级 | IP65 |
| 最大湿度 | 95% 无冷凝 |
-
