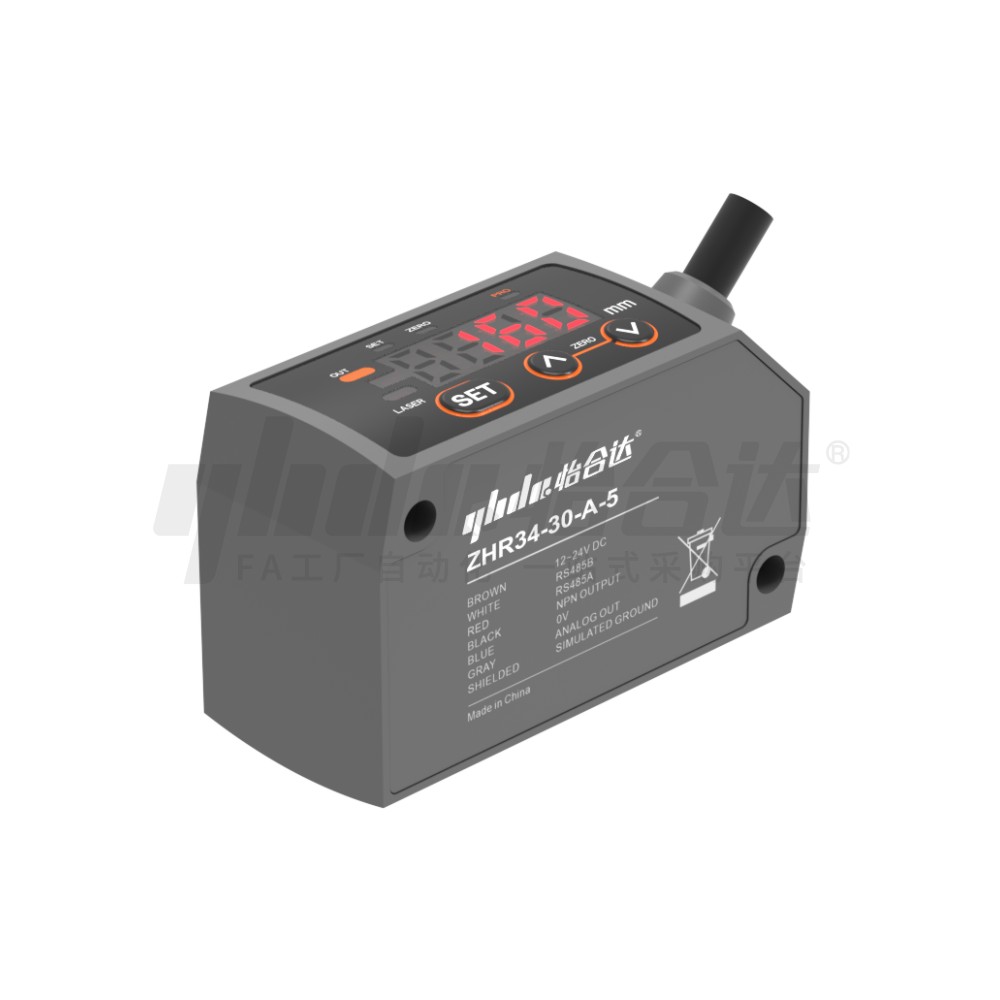

        激光传感器 激光位移型 漫反射式

        品牌名称：

        怡合达

        条件筛选：

        类型 激光位移型
        检测方式 漫反射型
        名称 激光传感器
        检测距离（mm） 25~280

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品使用说明书

            材质图

            参数图

            材质图
            代码 类型 检测方式
            ZHR34  激光位移型 漫反射型



            特点：稳定检测的重复精度200μm。

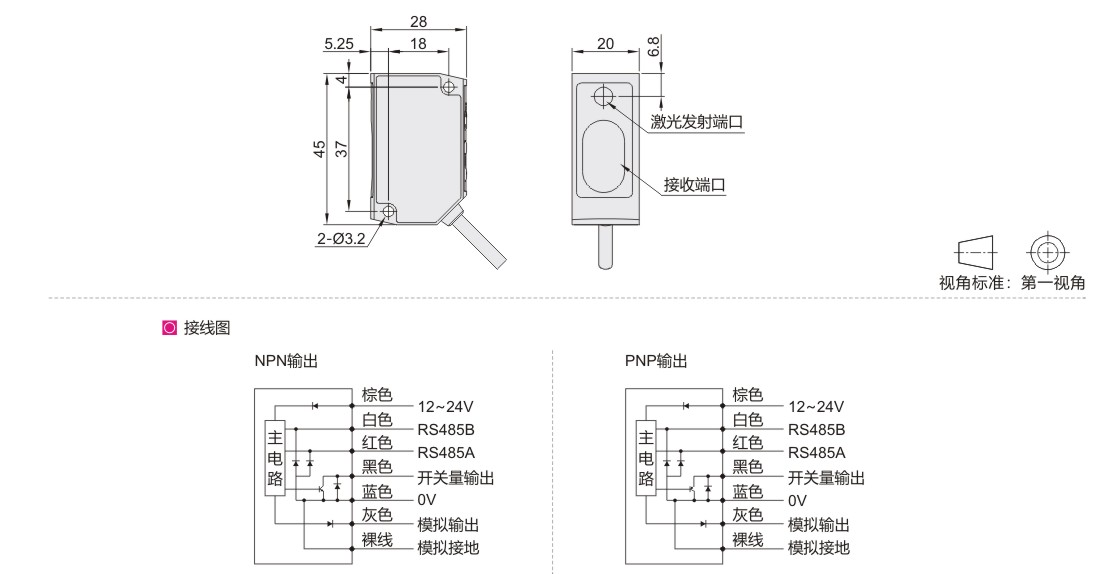

            参数图



            选型表

            型号 输出功能 线长
            (m)            		 检测范围
            (mm)            		 光源
            代码 基准距离
            ZHR34 30 A (NPN+RS485+模拟量A/V)
            B (PNP+RS485+模拟量A/V)            		 2
            5            		 25~35 655nm红色激光
            50 35~65
            100 65~135
            200 120~280



            技术参数

            工作原理 三角测量
            外壳样式 方型
            基准(中心)距离 30mm 50mm 100mm 200mm
            测量范围 25~35mm 35~65mm 65~135mm 120~280mm
            满量程(F.S.) 10mm 30mm 70mm 160mm
            光斑尺寸 Ø40μm Ø50μm Ø80μm Ø140μm
            开关模式 Light.on(入光动作)/Dark.on(遮光动作)可切换
            输出 开关量 NPN或PNP集电极开路型号可选
            模拟量 模拟量电压/模拟量电流可设置
            通讯 RS485
            响应时间 1.5ms/5ms/10ms可切换
            线性度(F.S.) ±0.1% ±0.2%
            重复精度 10μm 30μm 70μm 200μm
            温度漂移特性 ±0.03%/℃ F .S.
            工作电压 12~24VDC±10%
            消耗电流 ≤40mA/24V，≤65mA/12V ≤50mA/24V，≤80mA/12V
            负载电流 ≤100mA
            绝缘电阻 ≥50MΩ/500VDC
            耐电压 1000VAC，50/60Hz，1分钟
            保护电路 反极性保护/短路保护/浪涌保护/过载保护
            工作温度 -10℃~+45℃（无冻结）
            存储温度 -20℃~+60℃（无冻结）
            工作湿度 35%~85%RH（无凝结）
            存储湿度 35%~95%RH（无凝结）
            环境照度 白炽灯≤3000Lux；太阳光≤10000Lux
            耐振动 10～55Hz，双振幅1.5mm，X/Y/Z方向各2小时
            防护等级 IP67
            连接方式 直接出线
            材质 压铸铝
            重量 90g
