激光传感器 激光位移型 漫反射型•有效检测距离30~400mm
品牌名称：
怡合达
条件筛选：
类型 激光位移型
检测方式 漫反射型
产地 怡合达
名称 激光传感器
检测距离（mm） 30~400
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图

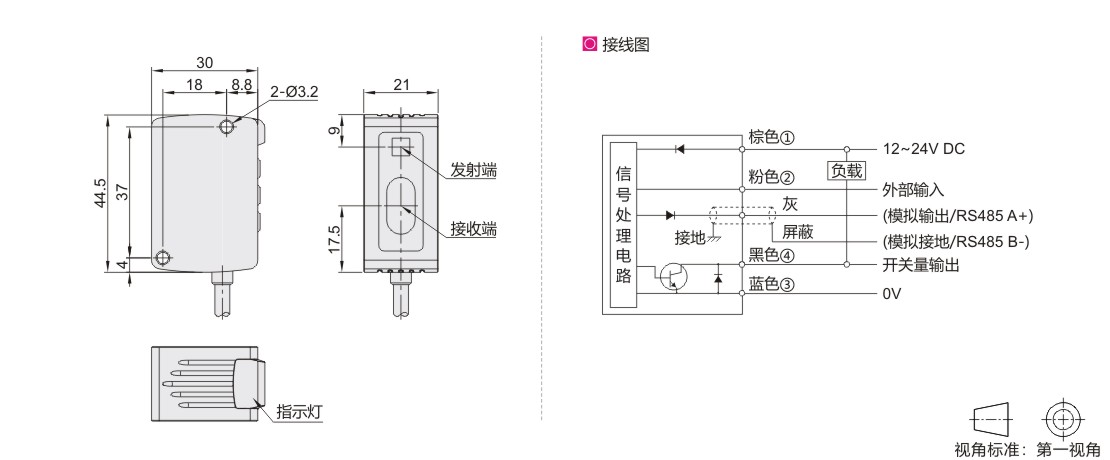

参数图
材质图
| 代码 | 类型 | 检测方式 |
| ZHR29 | 激光位移型 | 漫反射型 |
参数图
选型表
| 型号 | 输出功能 | 检测范围 (mm) |
光源 | |
| 代码 | 基准距离(mm) | |||
| ZHR29 | 30 | A (NPN+模拟量) B (NPN+RS485) |
25~35 | 红色二极管激光， 波长655nm |
| 50 | 35~65 | |||
| 100 | 65~135 | |||
| 200 | 120~280 | |||
| 400 | 200~600 | |||
技术参数
| 基准距离 | 30mm | 50mm | 100mm | 200mm | 400mm | |
| 满量程 | 10mm | 30mm | 70mm | 160mm | 400mm | |
| 重复精度 | 10µm | 30µm | 70µm | 200µm | 200~400mm：600µm 400~600mm：1500µm |
|
| 线性精度 | ±0.1%F.S. | ±0.2%F.S. | 200~400mm：±0.2%F.S. 400~600mm：±0.3%F.S. |
|||
| 温度漂移特性 | ±0.03%F.S./°C | |||||
| 输出功率 | <1mW | |||||
| 激光等级 | IECClass2 | |||||
| 光斑直径 | Ø50µm | Ø70µm | Ø120µm | Ø300µm | Ø500µm | |
| 模拟量输出 | 模拟电压：0~5V(报警时：5.2V)；模拟电流：4~20mA(报警时：0mA)，中文显示屏可切换 | |||||
| 输出动作 | Light.on(入光动作)／Dark.on(遮光动作)可选择 | |||||
| 响应时间 | 1.5ms/5ms/10ms，可切换 | |||||
| 工作电压 | 12~24VDC±10% | |||||
| 消耗(空载)电流 | <30mA(电源电压24VDC时)，＜60mA(电源电压12VDC时) | |||||
| 指示灯 | 输出指示灯：黄色；电源指示灯：绿色 | |||||
| 环境照度 | 白炽灯≤3000Lux；太阳光≤20000Lux | |||||
| 环境温度 | 工作时：-10℃~40℃；存储时：-20℃-60℃(无冻结) | |||||
| 环境湿度 | 工作时：35%~85%RH；存储时：35%~85%RH(无凝结) | |||||
| 保护电路 | 极性反接保护／浪涌保护／短路保护 | |||||
| 保护等级 | IP67(IEC) | |||||
| 耐振动 | 10~55Hz，双振幅1.0mm，X/Y/Z方向各30分钟 | |||||
| 耐冲击 | 300m/S²，X/Y/Z方向各3次 | |||||
| 材质 | 外壳 | 铝合金 | ||||
| 镜片 | PMMA | |||||
| 导线 | PVC | |||||
| 连接方式 | 2米5芯标准线(线径4mm) | |||||
| 重量 | 约85g | |||||
-
