激光传感器 高精度激光位移型 漫反射型•有效检测距离30~250mm
品牌名称：
怡合达
条件筛选：
类型 激光位移型
检测方式 漫反射型
产地 怡合达
名称 激光传感器
检测距离（mm） 30~250
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图

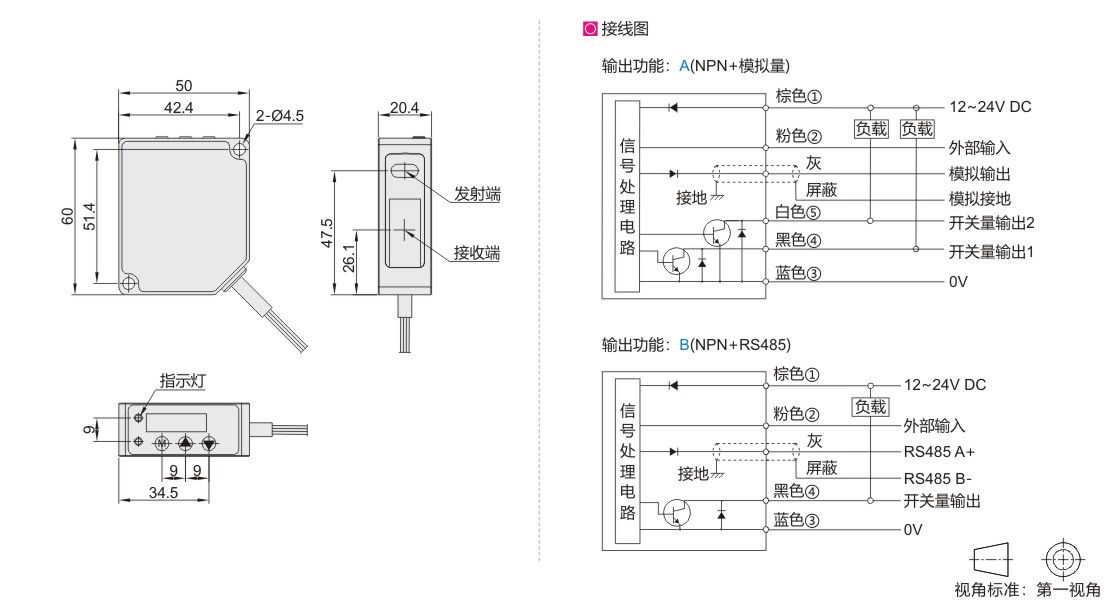

参数图
材质图
| 代码 | 类型 | 检测方式 |
| ZHR30 | 高精度激光位移型 | 漫反射型 |
参数图
选型表
| 型号 | 输出功能 | 检测范围 (mm) |
光源 | |
| 代码 | 基准距离(mm) | |||
| ZHR30 | 30 | A (NPN+模拟量) B (NPN+RS485) |
26~34 | 红色二极管激光， 波长655nm |
| 50 | 40~60 | |||
| 85 | 65~105 | |||
| 250 | 100~400 | |||
技术参数
| 基准距离 | 30mm | 50mm | 85mm | 250mm | |
| 满量程 | 8mm | 20mm | 40mm | 300mm | |
| 重复精度 | 2µm | 5µm | 10µm | 75µm | |
| 线性精度 | ±0.1%F.S. | ±0.3%F.S. | |||
| 温度漂移特性 | ±0.08%F.S./°C | ||||
| 输出功率 | <1mW | ||||
| 激光等级 | IECClass2 | ||||
| 光斑直径 | 0.1×0.1mm | 0.5×1.0mm | 0.75×1.25mm | 1.75×3.5mm | |
| 模拟量输出 | 模拟电压：0~10V；模拟电流：4~20mA，中文显示屏可切换 | ||||
| 输出动作 | Light.on(入光动作)／Dark.on(遮光动作)可选择 | ||||
| 响应时间 | ≤11.5ms | ≤15.5ms | |||
| 工作电压 | 模拟量电流：12~24VDC(-5%,+10%)；模拟量电压：18~24VDC(-5%,+10%) | ||||
| 消耗(空载)电流 | <30mA(模拟量电流输出)，＜60mA(模拟量电压输出) | ||||
| 指示灯 | 检测到目标物时：距离小于中心点：橙色；距离大于中心点：绿色；未检测到目标物：绿色 | ||||
| 环境照度 | 白炽灯≤3000Lux；太阳光≤10000Lux | ||||
| 环境温度 | 工作时：-10℃~40℃；存储时：-20℃~60℃(无冻结) | ||||
| 环境湿度 | 工作时：35%~85%RH；存储时：35%~85%RH(无凝结) | ||||
| 保护电路 | 极性反接保护／浪涌保护／短路保护 | ||||
| 保护等级 | IP67(IEC) | ||||
| 耐振动 | 10~55Hz，双振幅1.0mm，X/Y/Z方向各30分钟 | ||||
| 耐冲击 | 300m/S²,X/Y/Z方向各3次 | ||||
| 材质 | 外壳 | 铝合金 | |||
| 镜片 | PMMA | ||||
| 导线 | PVC | ||||
| 连接方式 | 2米6芯标准线 | ||||
| 重量 | 约250g | ||||
-
